型號	GZ1-MLC-1308
產地	廣東
類型	智能家居控制系統
品牌	廣州歌德
可否定制	可以

CAN的概念：
CAN(Controller Area Network)是ISO國際標準化的串行通訊協議。由于CAN技術已經非常成熟，高性能和可靠性已被業內認可，特別適用于分布式測控系統之間的數碼通訊,廣泛的應用于工業自動化、汽車、船舶、醫療等方面。
廣州歌德GZSAC-1000系統智能照明控制系統，采用國際通用的CAN總線通信技術。為分布式控制照明控制系統實現各個節點之間實時、可靠的數據通信提供了強有力的技術支持。
實現照明控制雙向串行多節點數字通信，組成真正的開放、數字化、多點通信的照明控制網絡。

系統的優越性：
1、通信總線使用的CAN總線。CAN總線是一個公認的。國際標準的現場總線，具有通信速度高，搞干擾能力強、性能可靠穩定、大量應用于工業控制現場。
2、GZSAC-1000系統是一個真正的分布式控制系統。網絡上的所有設備具備獨立的CPU，通過報文濾波實現“點到點”方式進行通信。即使存在網絡線纜故障、斷點兩邊的設備將以兩個獨立網絡的形式繼續工作。
3、CAN總線采用非破壞性總線仲裁技術。當多個節點同時向總線發送信息時，優先級較低的節點會自動地退出發送，而優先級高的節點可不受影響地繼續傳輸數據，從而大大地節省了總線沖突仲裁時間。
4、運用先進的通信及電子技術，實現閃單點、雙點、區域、群組控制、天文時鐘、亮度感應、存在感應、遙控、物聯網平臺等多種照明控制方式。
5、調試、修改程序簡單方便。通過配置軟件輸入邏輯對應關系。在系統結構中任意一個通信節點都可以通過權限調取與修改配置信息，維護與調試簡單便捷。
6、軟件平臺友好化界面，支持圖形組態，支持消息驅動。報警、歷史儲存、實時計算、自定義報表等多種功能。
7、系統開發性程度高，可以與物業管理系統(BMS)、樓宇自控系統（BA）、安防及消防系統、以及第三方智能接口兼容聯動。

系統應用范圍：
廣州歌德GZSAC-1000系列智能照明控制系統，主要用于照明的智能化集中控制管理，滿足各種環境對照明的使用要求，解決大型建筑設施對照明的監控管理。
1、行政辦公建筑：機關、企業單位的辦公樓等
2、文教體育建筑：學校、圖書館、文化宮、文化中心、體育館等
3、商業綜合建筑：商業綜合體、購物中心、商業廣場、超級市場等
4、賓館酒店建筑：星級酒店**會所、旅游度假村等
5、交通樞紐建筑：飛機場、火車站、地鐵站、港口、客運站等
6、園林景觀建筑：主題公園、游樂園、動植物園、亭臺樓榭等
7、醫療衛生建筑：醫院、診所、療養院
8、觀覽紀念建筑：影劇院、音樂廳、展會中心、展覽館、博物館、紀念館等
9**住宅建筑**小區、精裝公寓等

系統組網結構：
系統網絡由3層結構組成，即“區域”層——“線路‘層——”設備“層。整個系統**多支持14個區域、各個區域**多可支持62條線路、每條線路**多支持62個不同類型的模塊或面板。

設備層：設備層又稱CAN總線層。設備層所有的模塊（除電源外）均有全球**的物理地址與系統**CAN總線地址，可通過配置軟件所有模塊進行設置定義功能。設備層模塊可通過通信轉換模塊接入網絡交換機。

線路層：每條線路**多可支持62個設備模塊。線路之間通過網絡交換機或耦合器相互通信。

區域?qū)樱簠^(qū)域?qū)?*多可以支持62條獨立的線路，即62X62個總線設備。系統**多可支持14個區域?qū)?、故系統**大設備容量為14X62X62個總線設備。

物理鏈接：
1、總線工作電壓DC24V、采用RVVSP4X0.75雙絞線將設備連成一個網格。應將CAN總線單獨使用鍍鋅鋼管或PVC管敷設，并與電力電纜的水平距離至少大于300mm。
2、一條獨立線路(不含24V直流供電線）通信速率在高、中、低時，總線**長距離分別為500m、1000m、2500m。也可以通過增加CANHUB模塊及耦合器來延長總線距離。

組網特性：
1、系統線路需設計成總線型拓?fù)浣Y(jié)構、通過網絡交換機或耦合器組成多線路系統。
2、星型、樹型拜拜結構可使用耦合器及CANHUB模塊解決組網拓?fù)鋯栴}，但不得設計為環形結構。

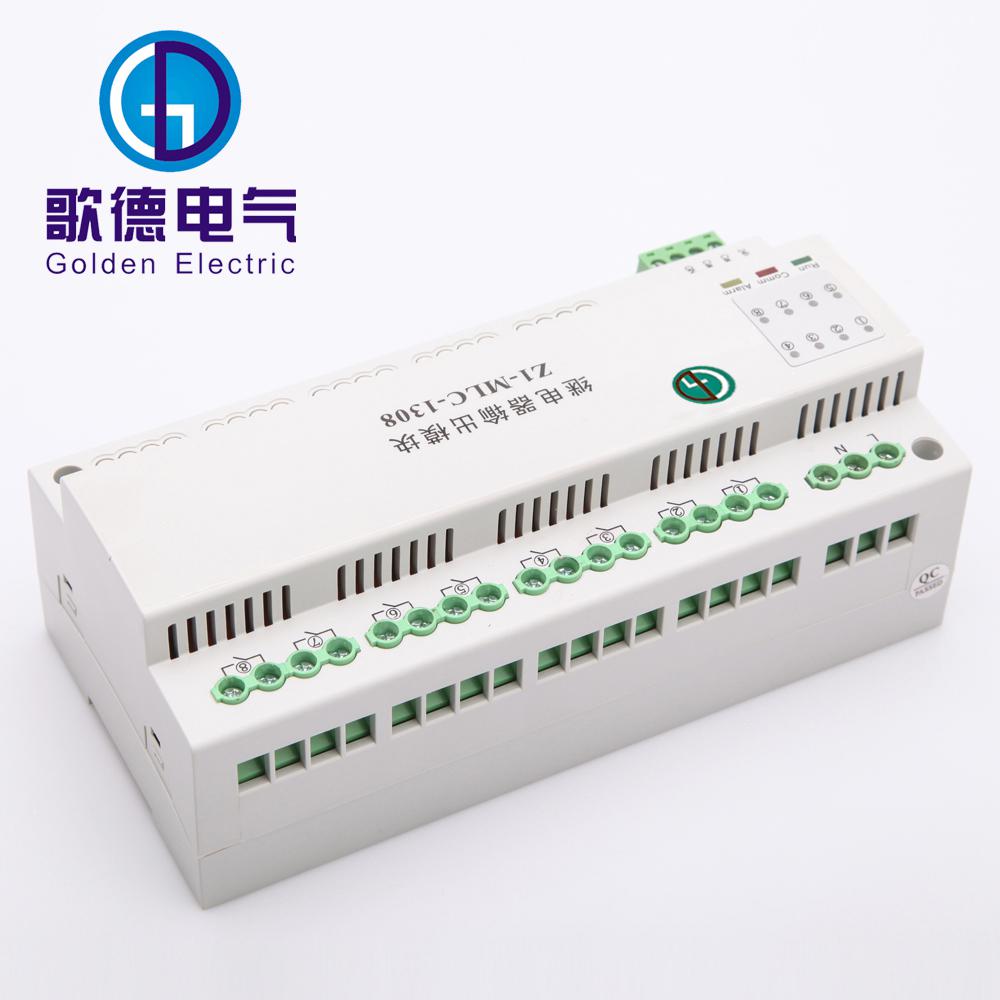

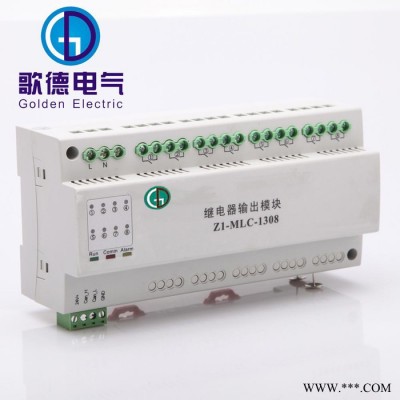

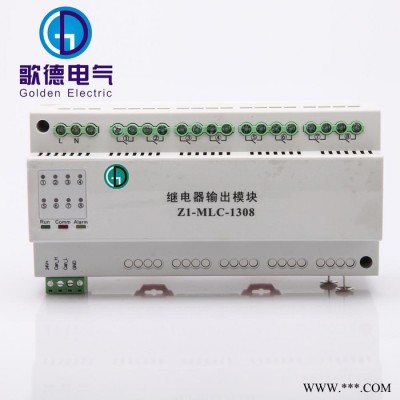

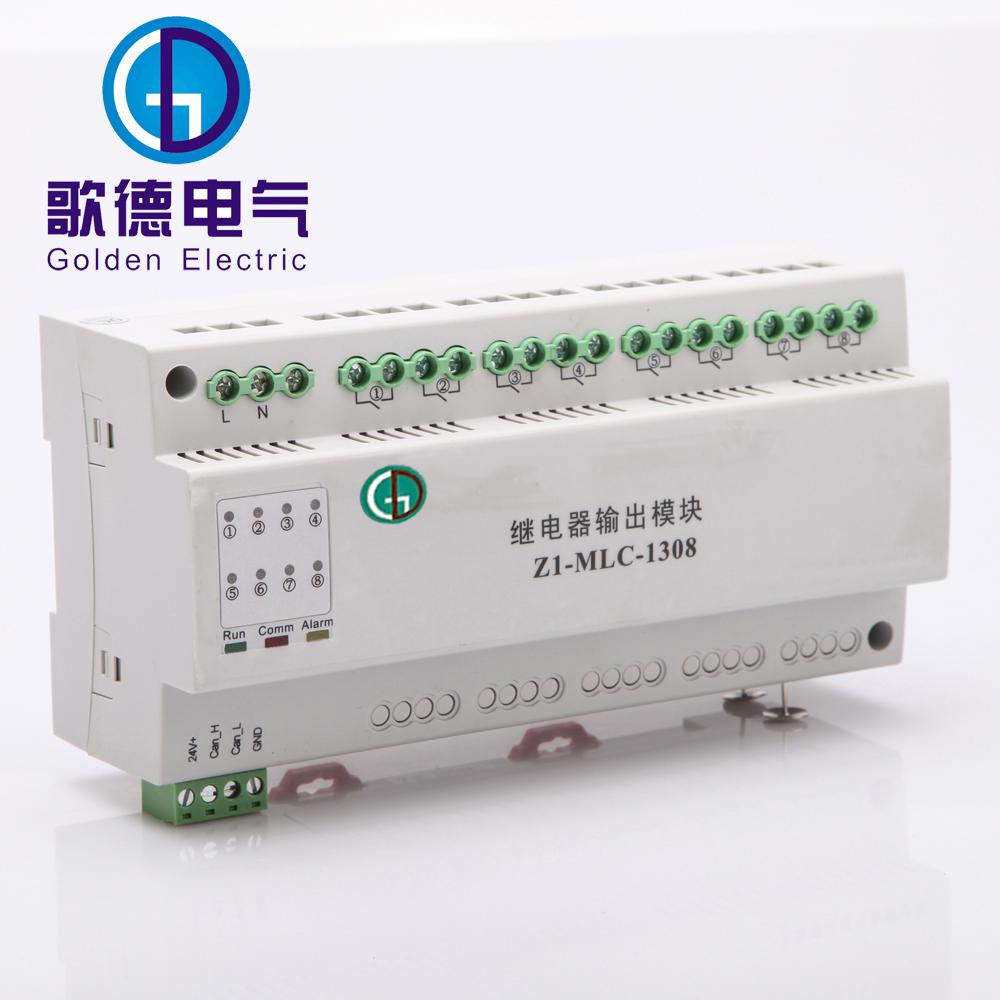

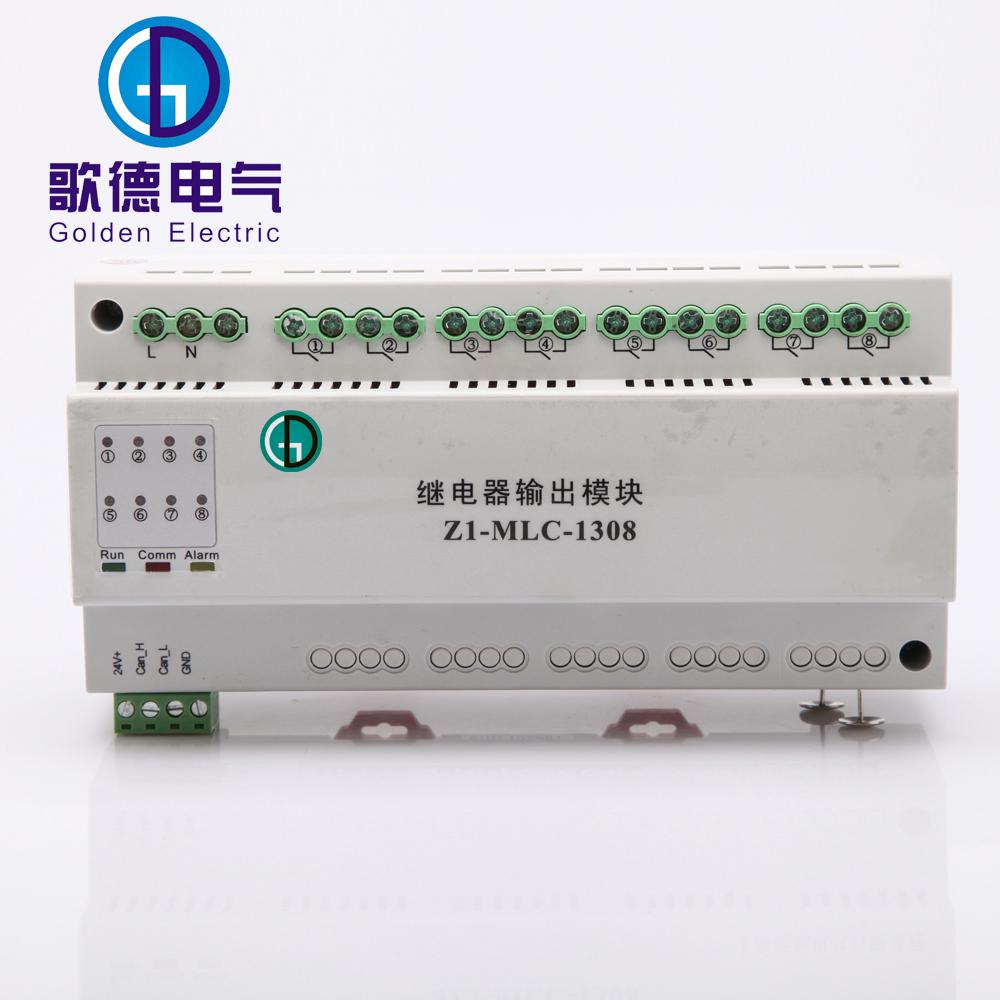

GZ1-MLC-1308（8路繼電器控制模塊）功能：
1、磁保持功能
2、繼電器過零切換
3、手動本地調試按扭
4、負載反饋功能
5、繼電器開關次數統計、閉合時間累加
6、模塊自檢及看門狗功能
7、延時啟動功能
8、八路10A/16A繼電器開關輸出單元
