この定量弁は、すべてエアーの圧力で作動しています。使用する流體を高い圧力で加圧供給する必要はありません。

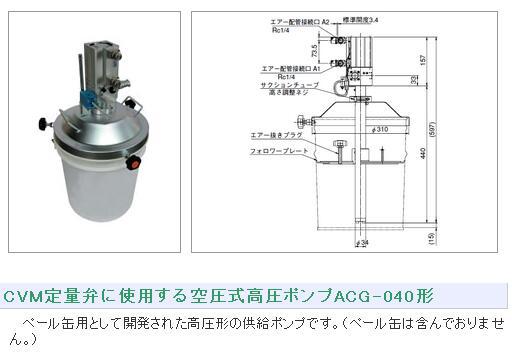

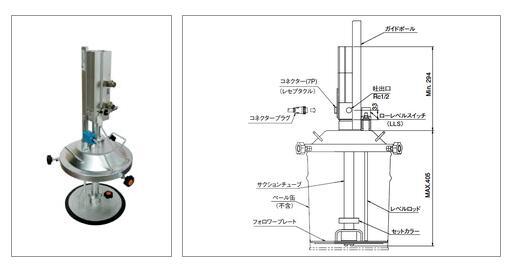

粘度の低い流體の場合は、供給ポンプは不要となります。しかし、粘度の高い流體の場合は、供給ポンプ（ACG-020orACG-011FK）または圧力タンクを使用してください。
この定量弁はｍマニホールド方式での使用も可能となっております。ブロックプレートを使用することにより、吐出口數を簡単に増減することができます。

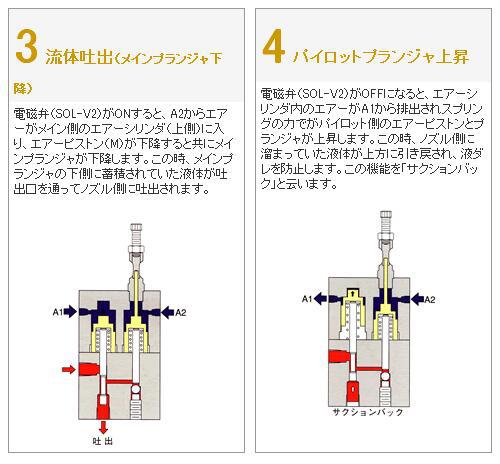

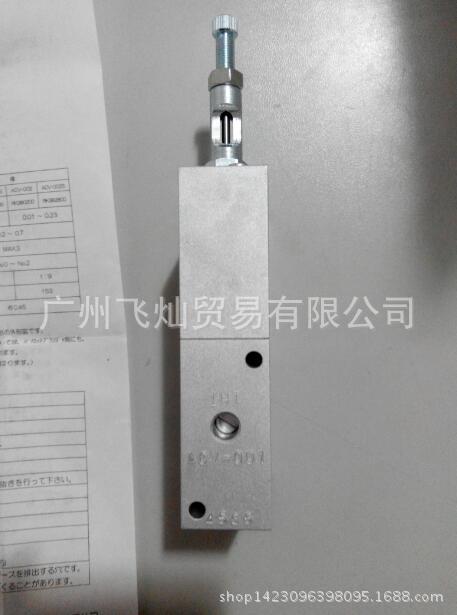

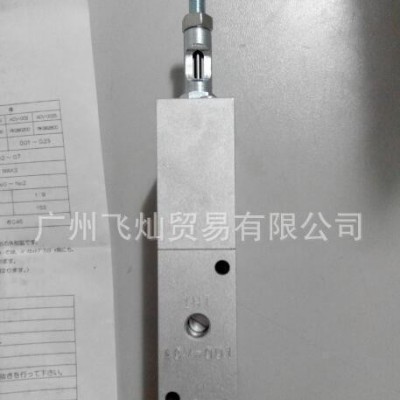

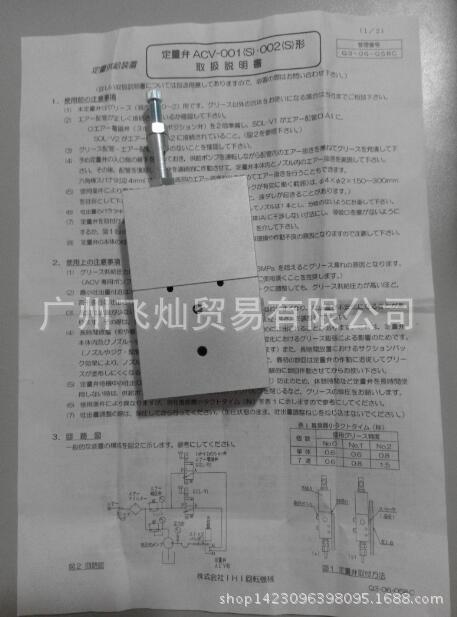

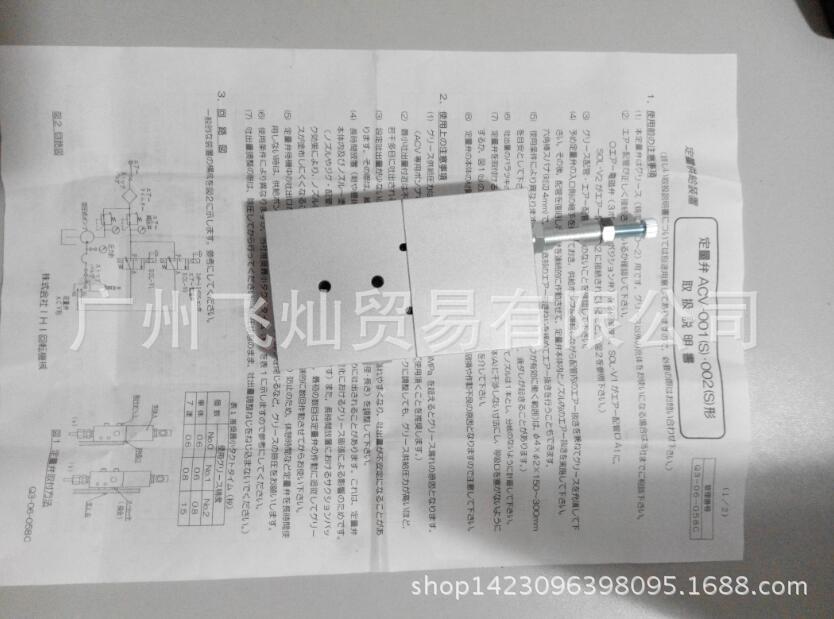

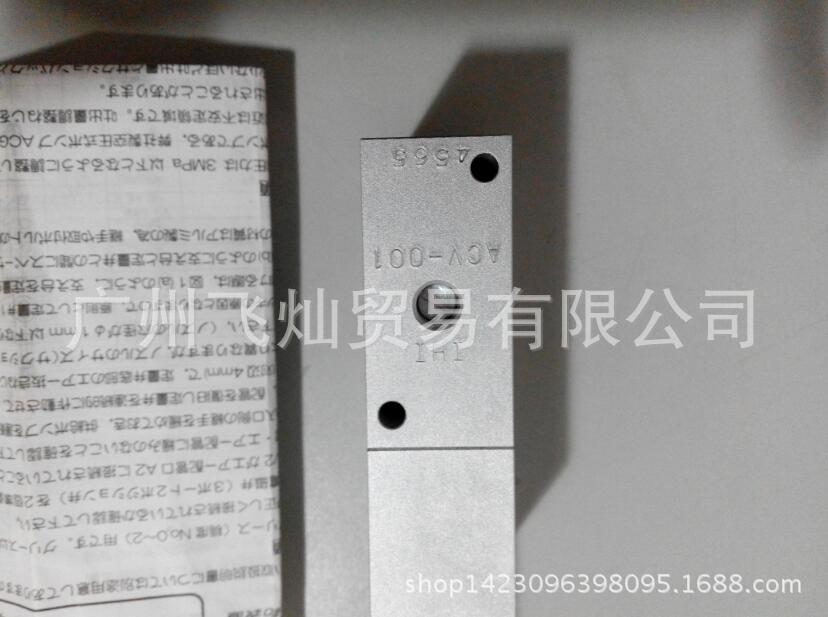

●ＡＣＶシリーズのラインナップ

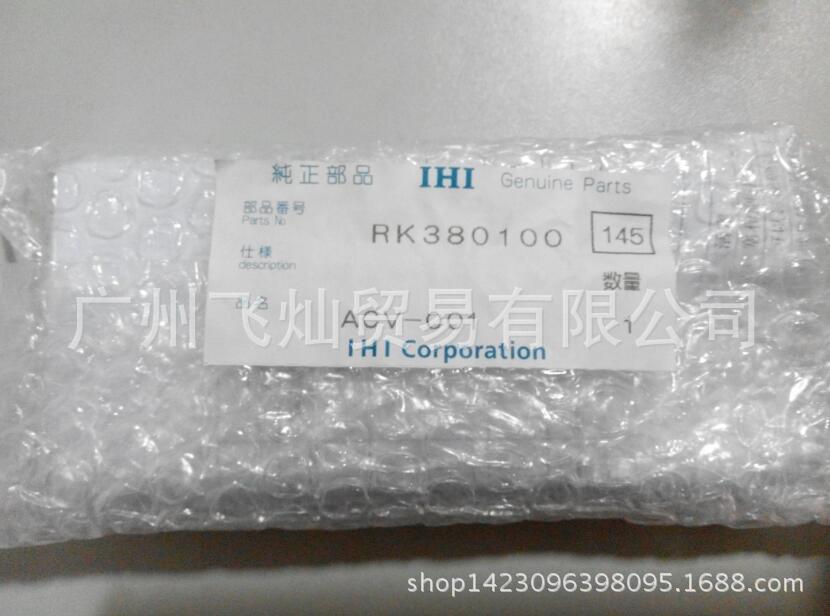

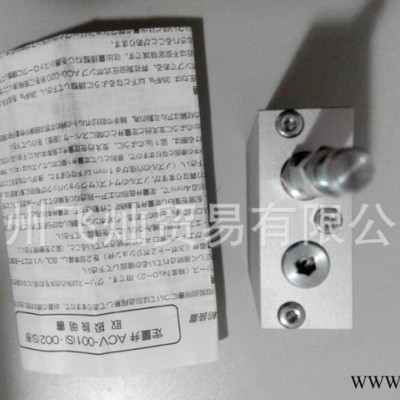

標準タイプ：ＡＣＶ-００１、ＡＣＶ-００２、ＡＣＶ-０１０
オイル用（Ｌ）：ＡＣＶ-００１Ｌ、ＡＣＶ-００２Ｌ、ＡＣＶ-０１０Ｌ

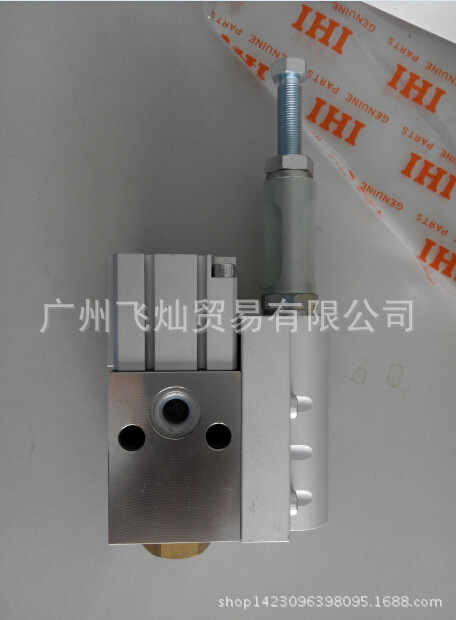

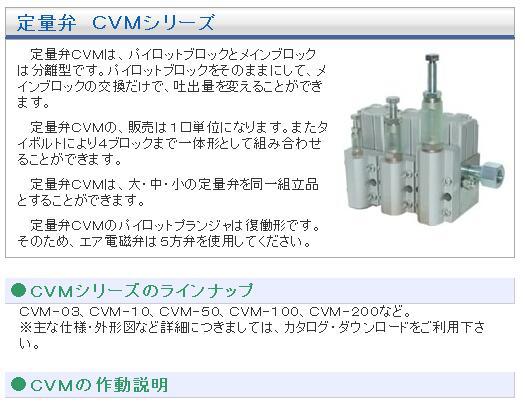

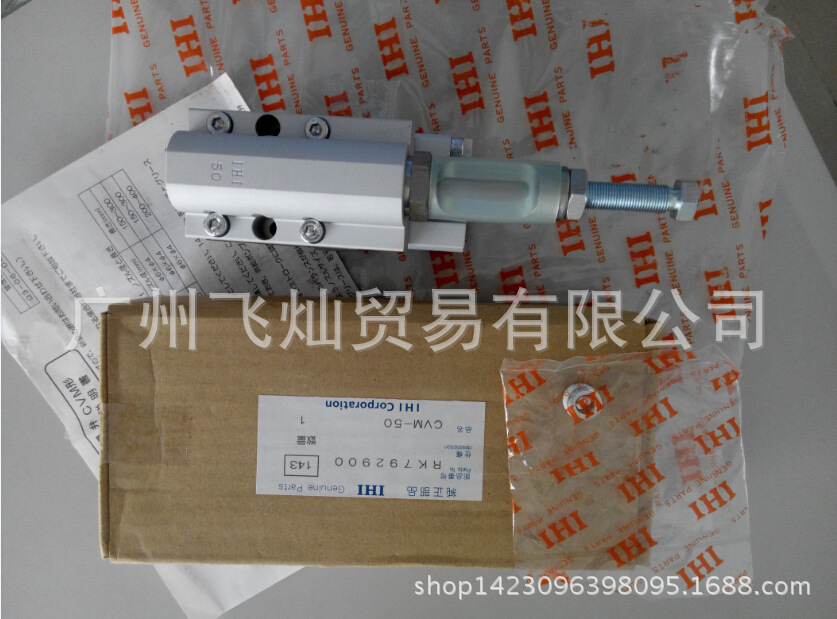

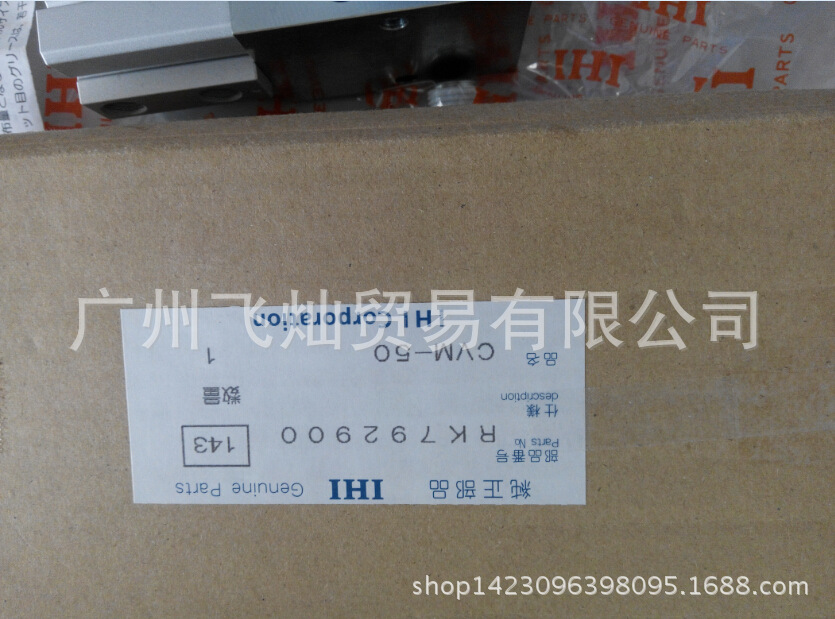

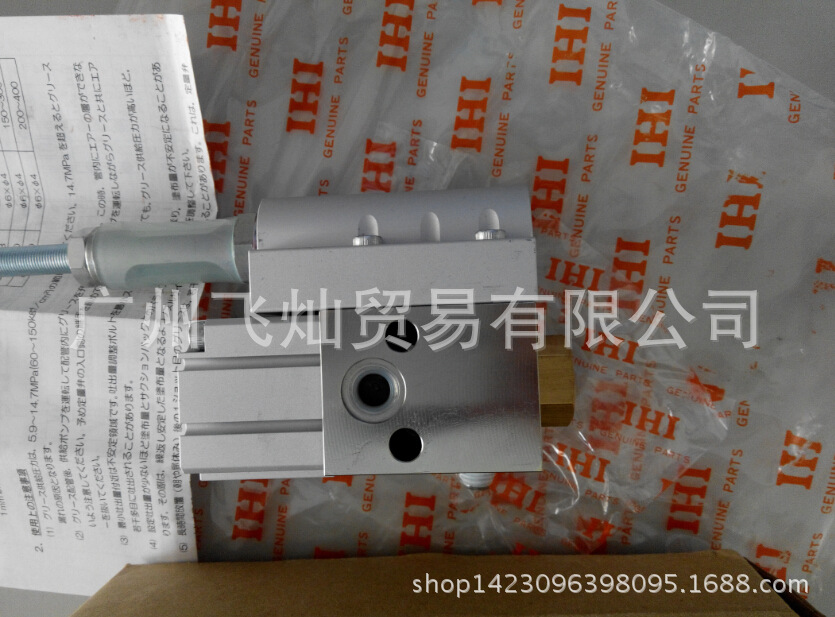

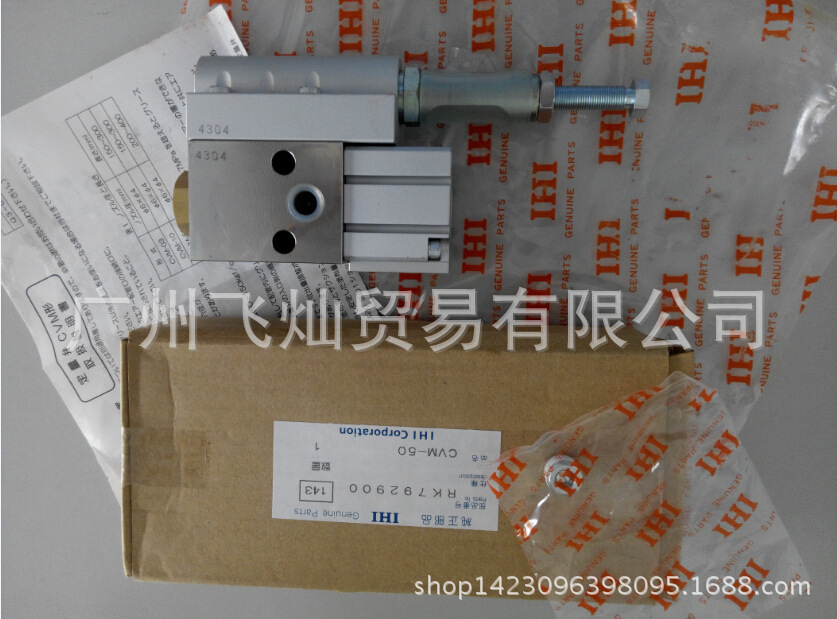

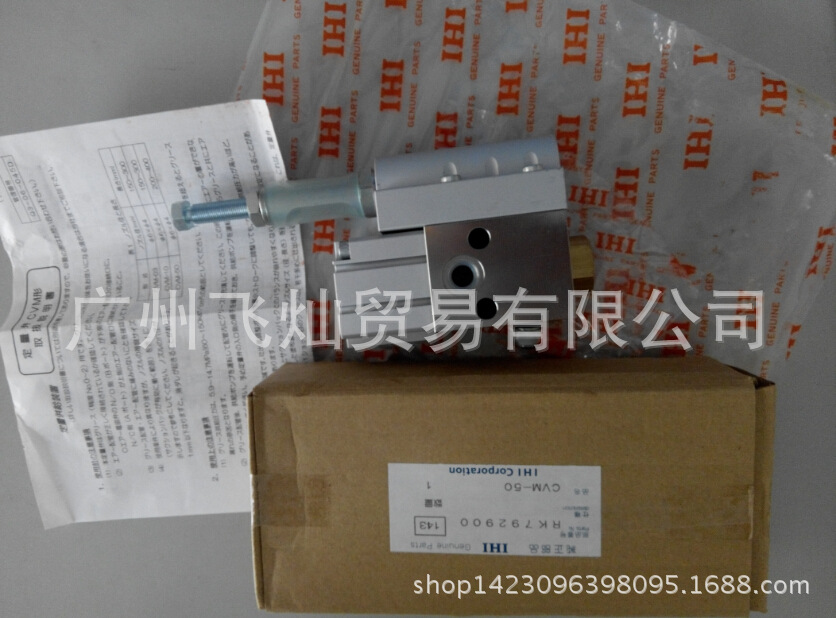

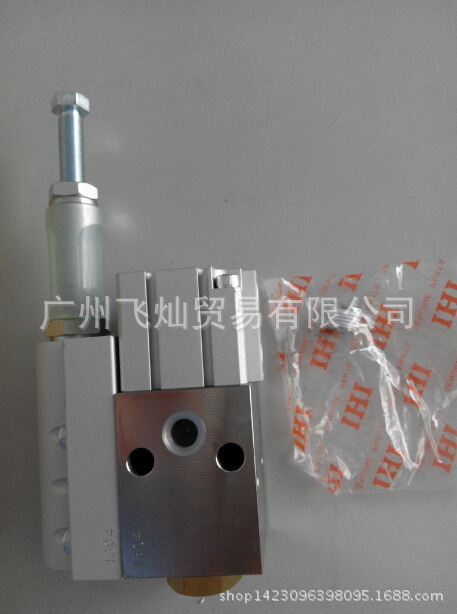

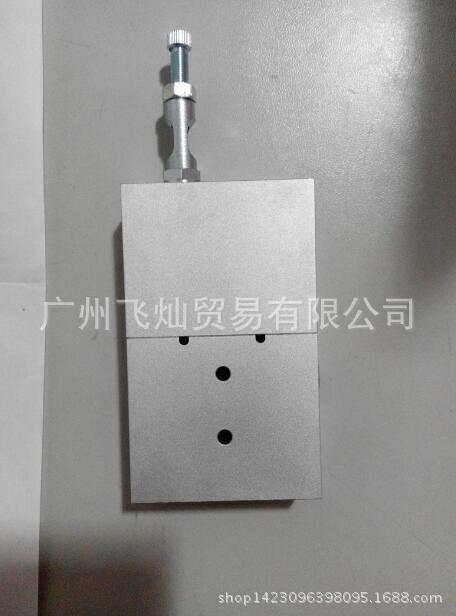

定量弁 ＣＶＭシリーズ

定量弁ＣＶＭは、パイロットブロックとメインブロックは分離型です。パイロットブロックをそのままにして、メインブロックの交換だけで、吐出量を変えることができます。
定量弁ＣＶＭの、販売は１口単位になります。またタイボルトにより４ブロックまで一體形として組み合わせることができます。
定量弁ＣＶＭは、大中小の定量弁を同一組立品とすることができます。
定量弁ＣＶＭのパイロットプランジャは復働形です。そのため、エア電磁弁は５方弁を使用してください。
●ＣＶＭシリーズのラインナップ

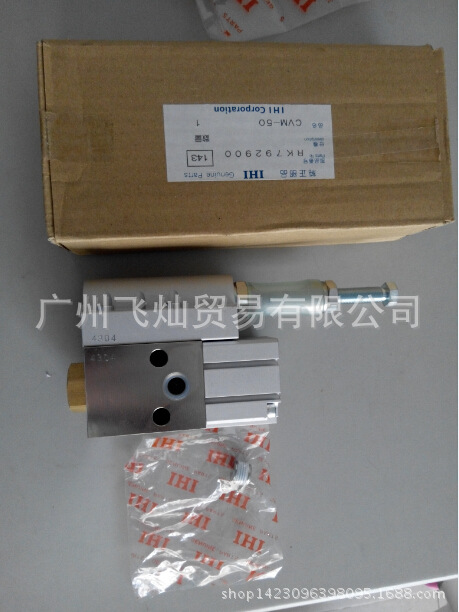

ＣＶＭ-０３、ＣＶＭ-１０、ＣＶＭ-５０、ＣＶＭ-１００、ＣＶＭ-２００など。
※主な仕様外形図など詳細につきましては、カタログダウンロードをご利用下さい。
●ＣＶＭの作動説明

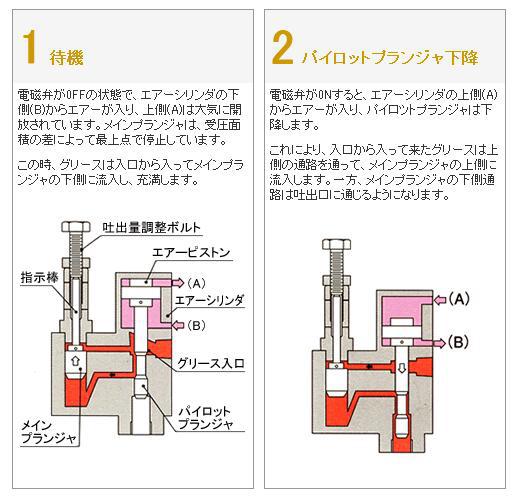

1 待機
電磁弁が0FFの狀態で、エアーシリンダの下側(B)からエアーが入り、上側(A)は大気に開放されています。メインプランジャは、受圧面積の差**上點で停止しています。
この時、グリースは入□から入ってメインプランジャの下側に流入し、充満します。

2 パイロットプランジャ下降
電磁弁が0Nすると、エアーシリンダの上側(A)からエアーが入り、パイロツトプランジャは下降します。
これにより、入□から入って來たグリースは上側の通路を通って、メインプランジャの上側に流入します。一方、メインプランジャの下側通路は吐出□に通じるようになります。

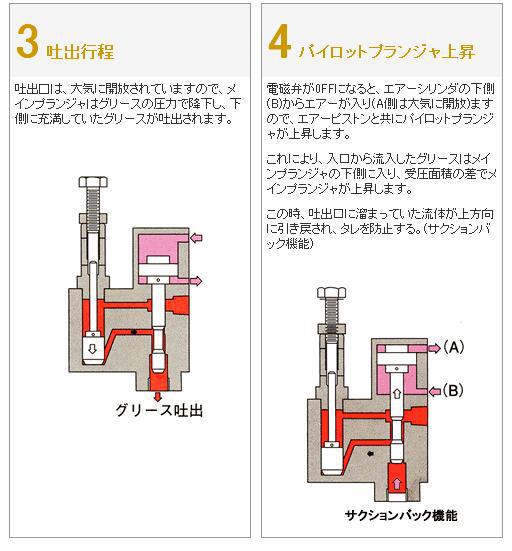

3 吐出行程
吐出口は、大気に開放されていますので、メインプランジャはグリースの圧力で降下し、下側に充満していたグリースが吐出されます。

4 パイロットプランジャ上昇
電磁弁が0FFになると、エアーシリンダの下側(B)からエアーが入り(A側は大気に開放)ますので、エアーピストンと共にパイロットプランジャが上昇します。
これにより、入□から流入したグリースはメインプランジャの下側に入り、受圧面積の差でメインプランジャが上昇します。
この時、吐出□に溜まっていた流體が上方向に引き戻され、タレを防止する。(サクションバック機能)

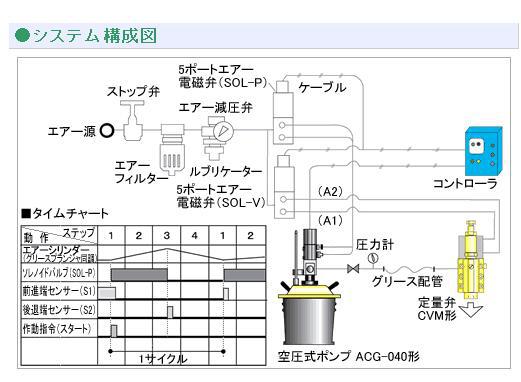

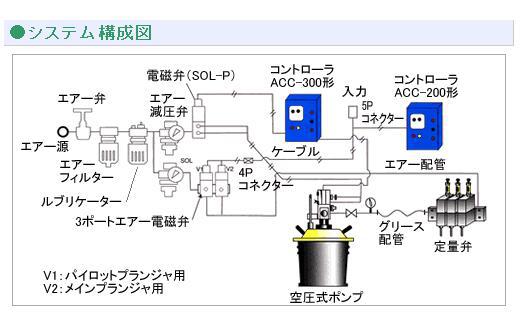

●システム構成図
