| 類型 | 壓力機 |
| 主電機功率 | 5.5（kw） |
| 重量 | 5500（kg） |
| 公稱壓力 | 1000（kn） |
| 滑塊行程 | 100（mm） |
| 行程次數 | 50（次/min） |
| 工作臺尺寸 | 470×750（mm） |
| 動力類型 | 電動 |
| 控制形式 | 人工 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 適用行業 | 冶金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 質保一年 |
| 品牌 | 其他 |
| 型號 | JH21-63 |

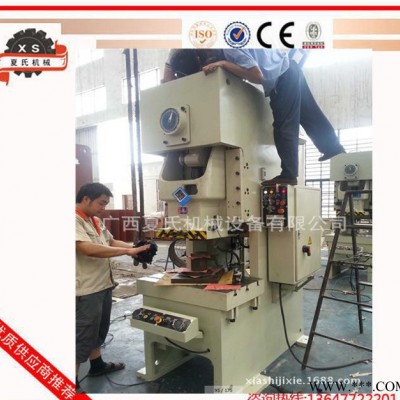

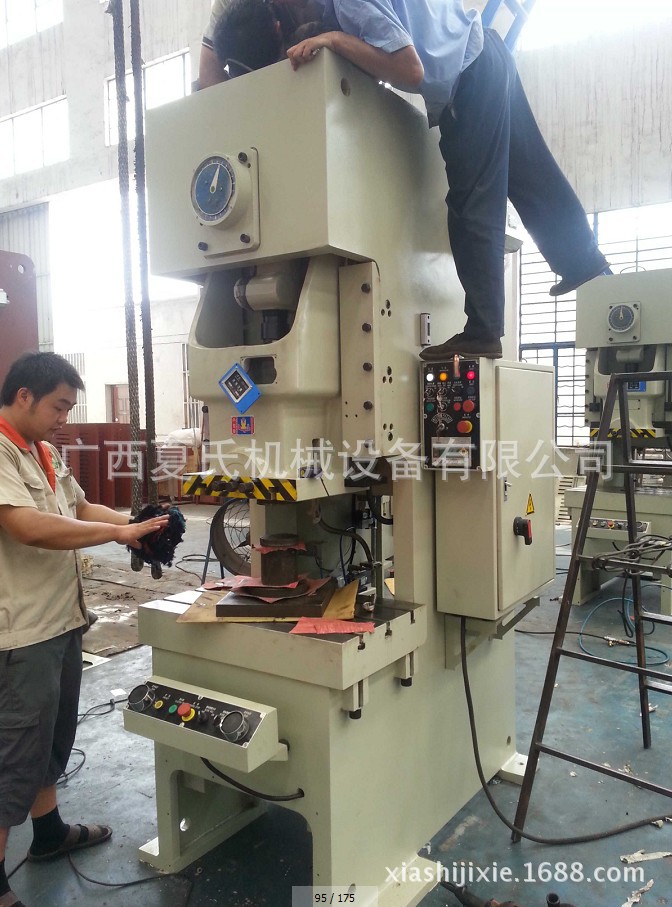

JH型系列固定臺壓力機用途
● 適合于落料、沖孔、成形、彎曲、淺拉伸等多種冷沖壓工藝的實現。
● 廣泛應用于電器、車輛、拖拉機、礦山機械、五金工具、機械制造等工業領域。
結構

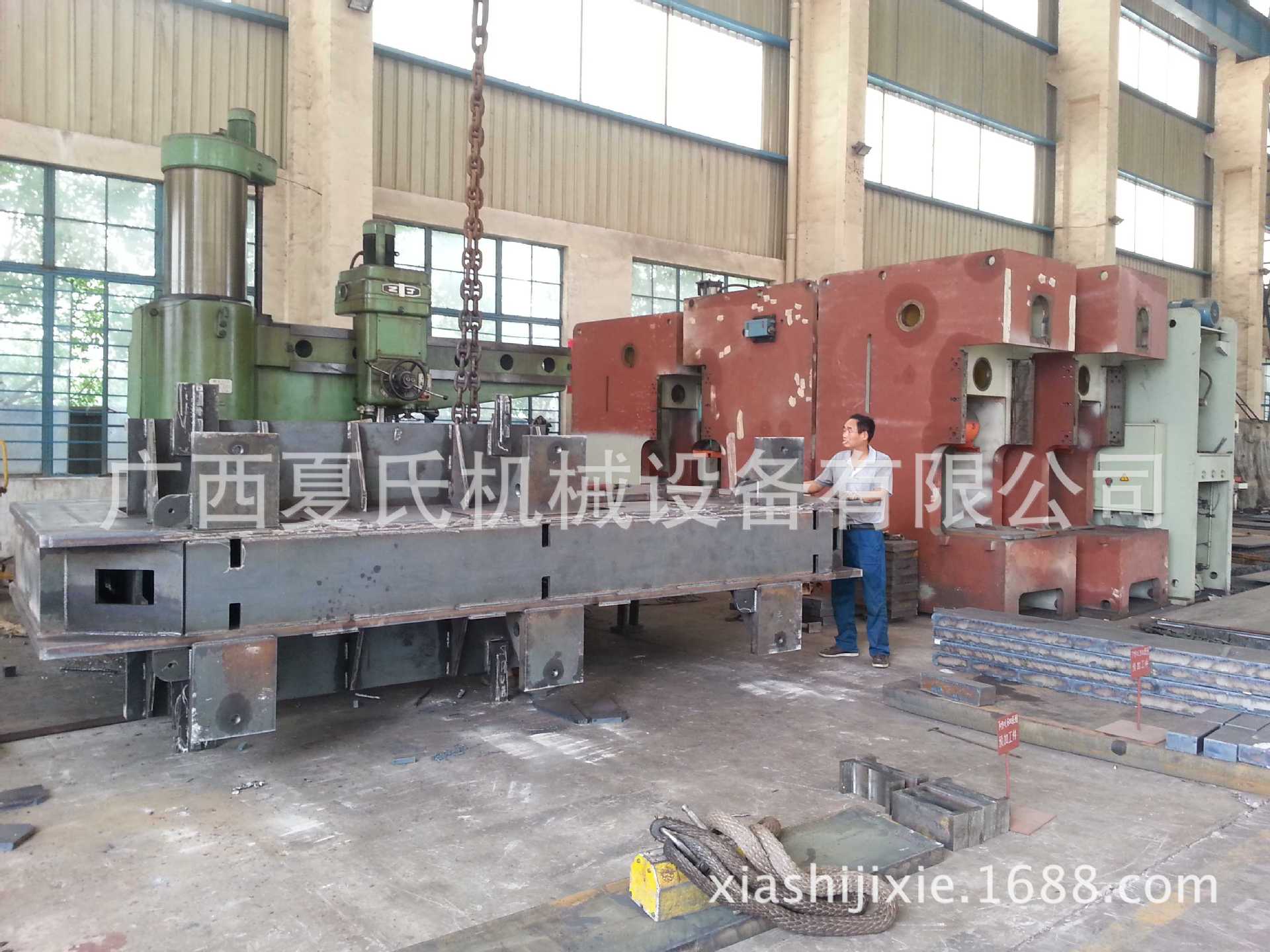

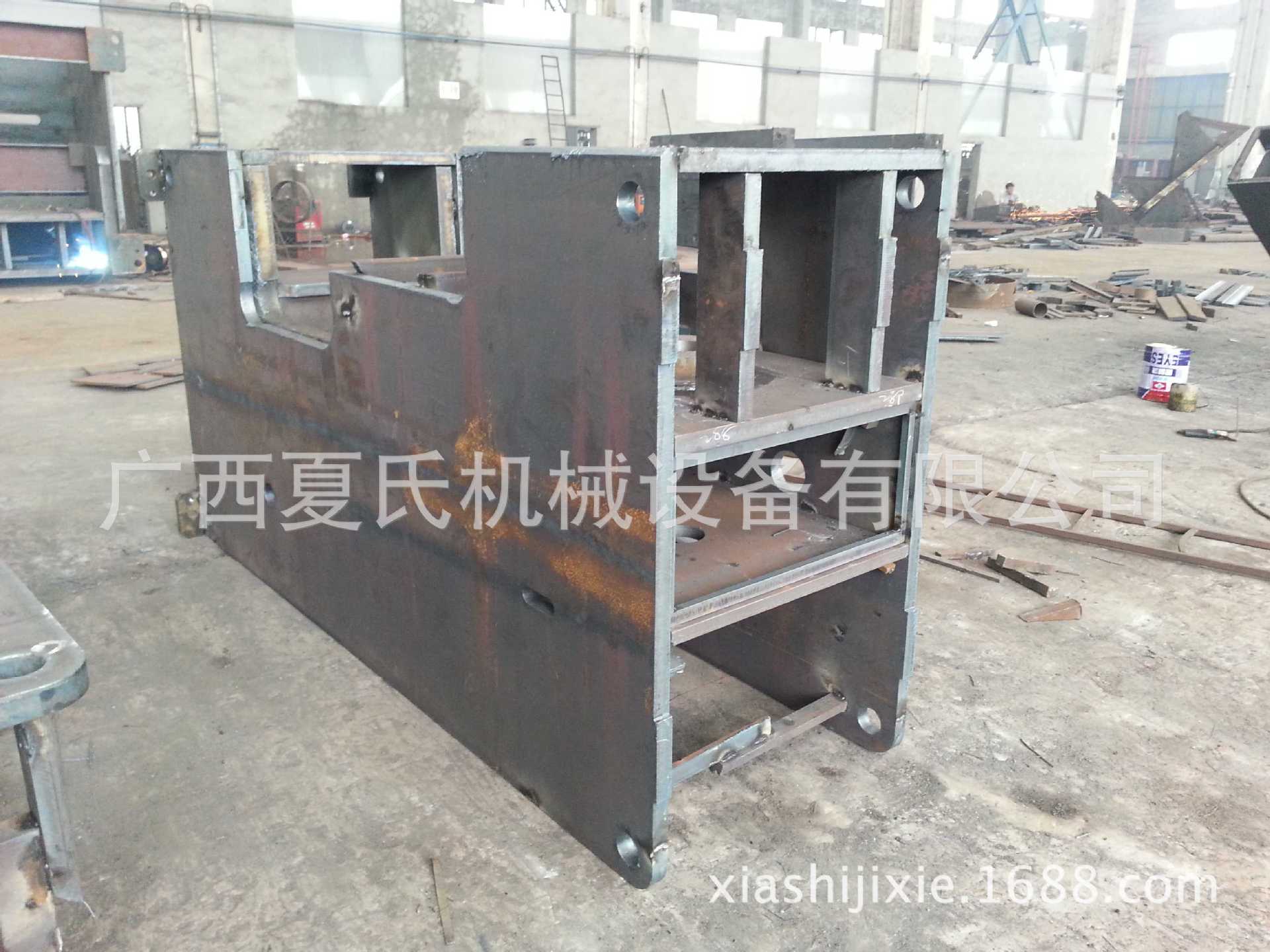

● 鋼板焊接機身，剛度好，精度更穩定。

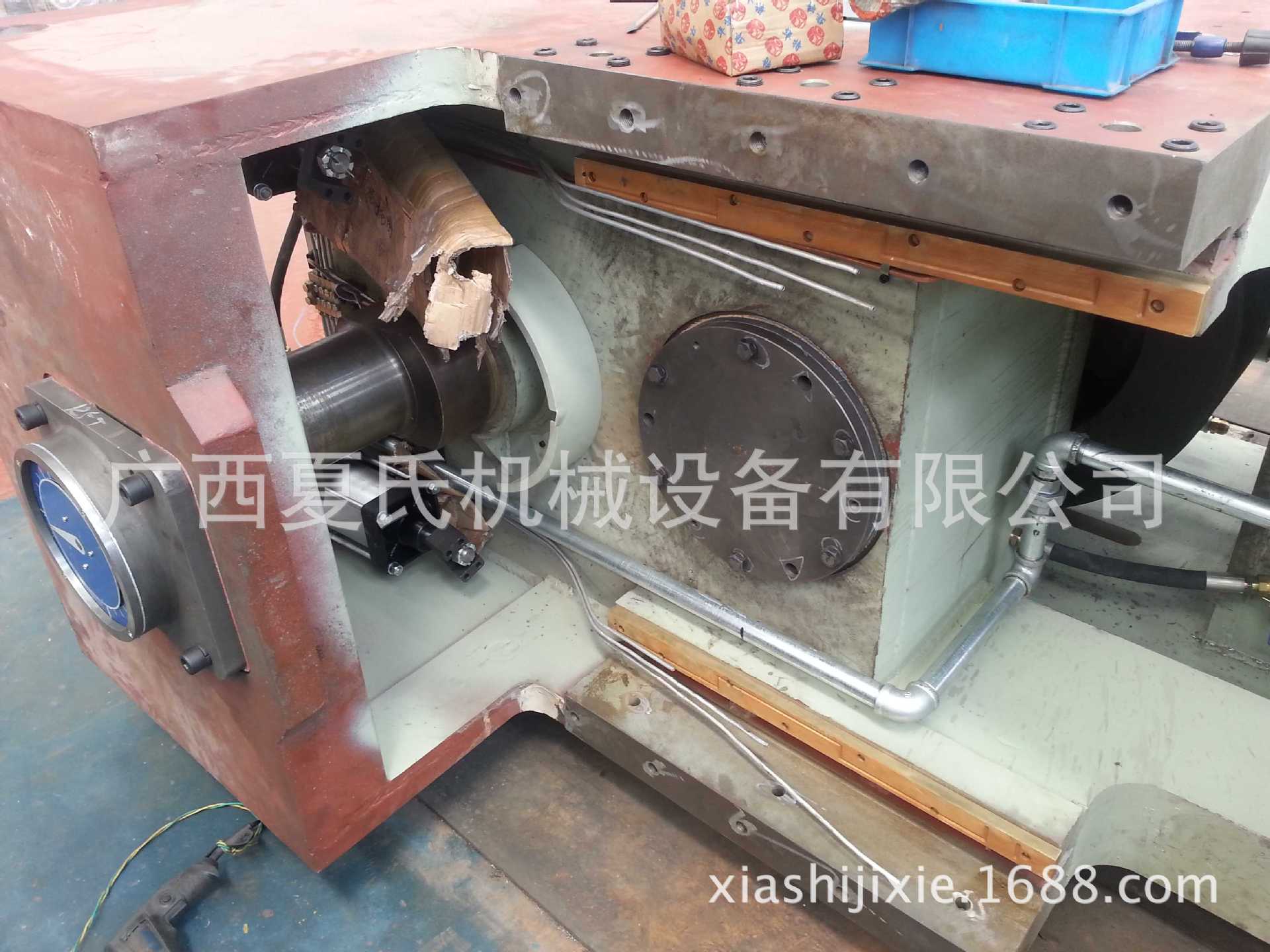

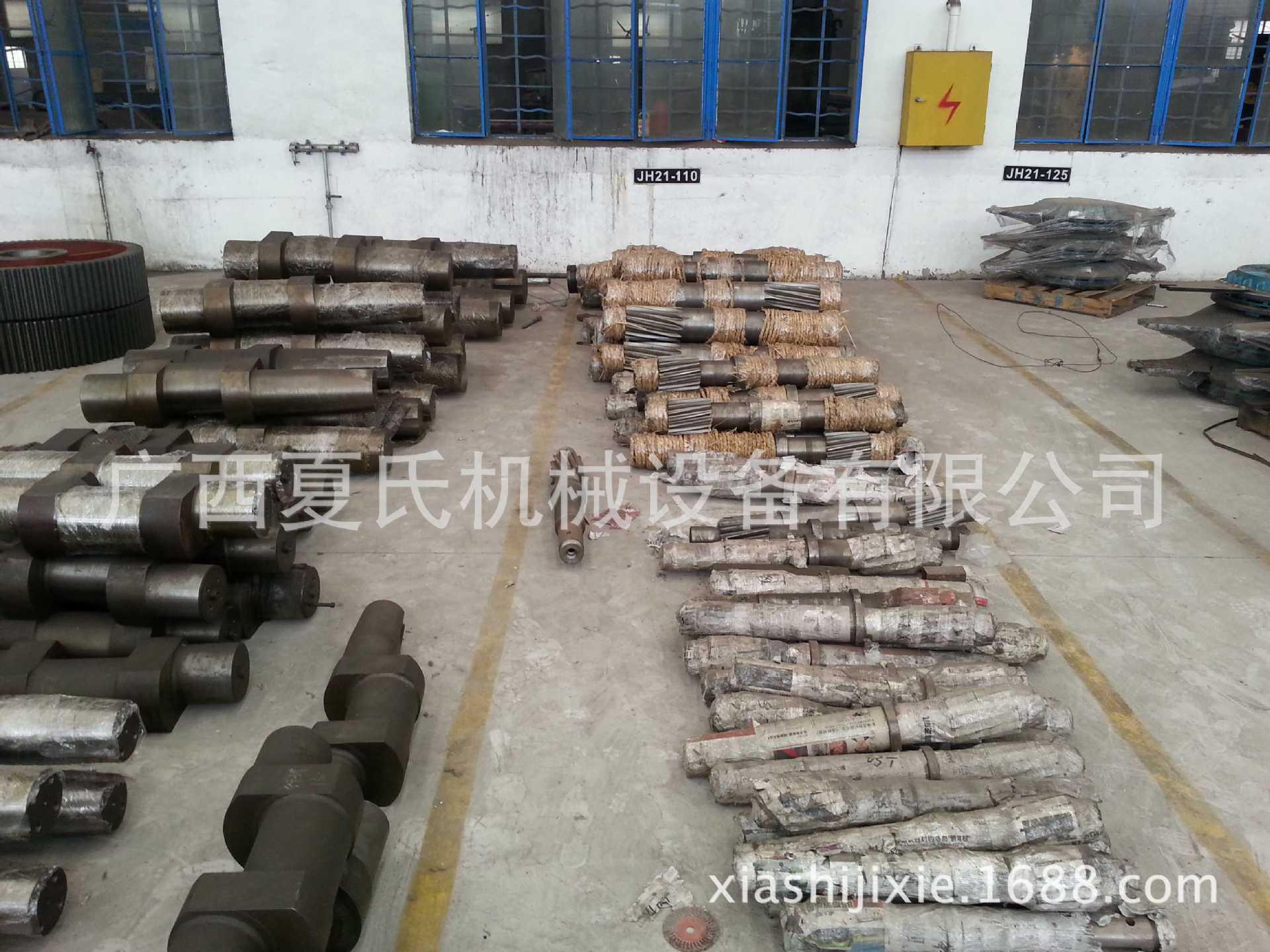

● 曲軸縱放，結構緊湊，外形美觀。
● 裝模高度實現電動調節，數字顯示調節高度。

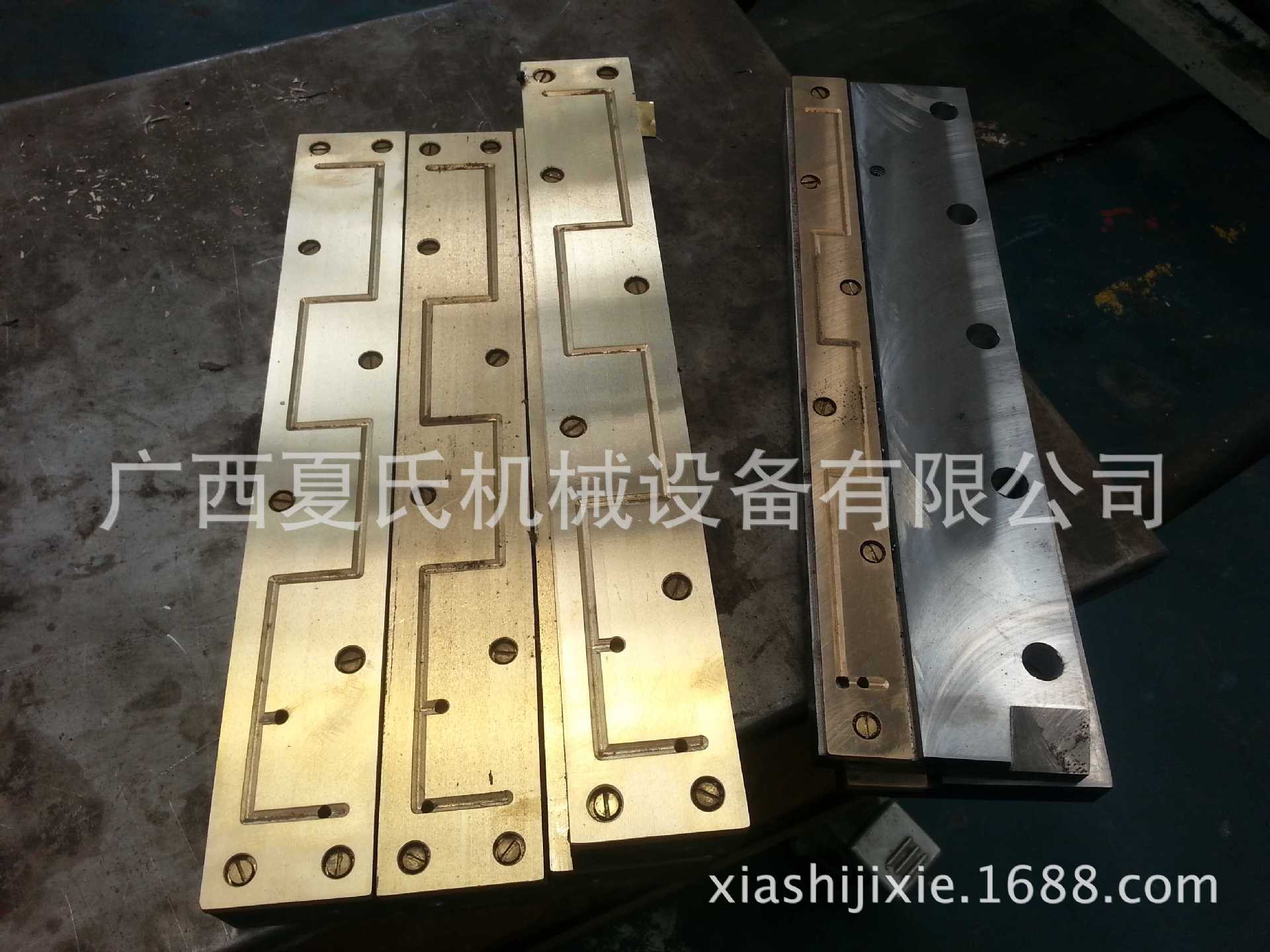

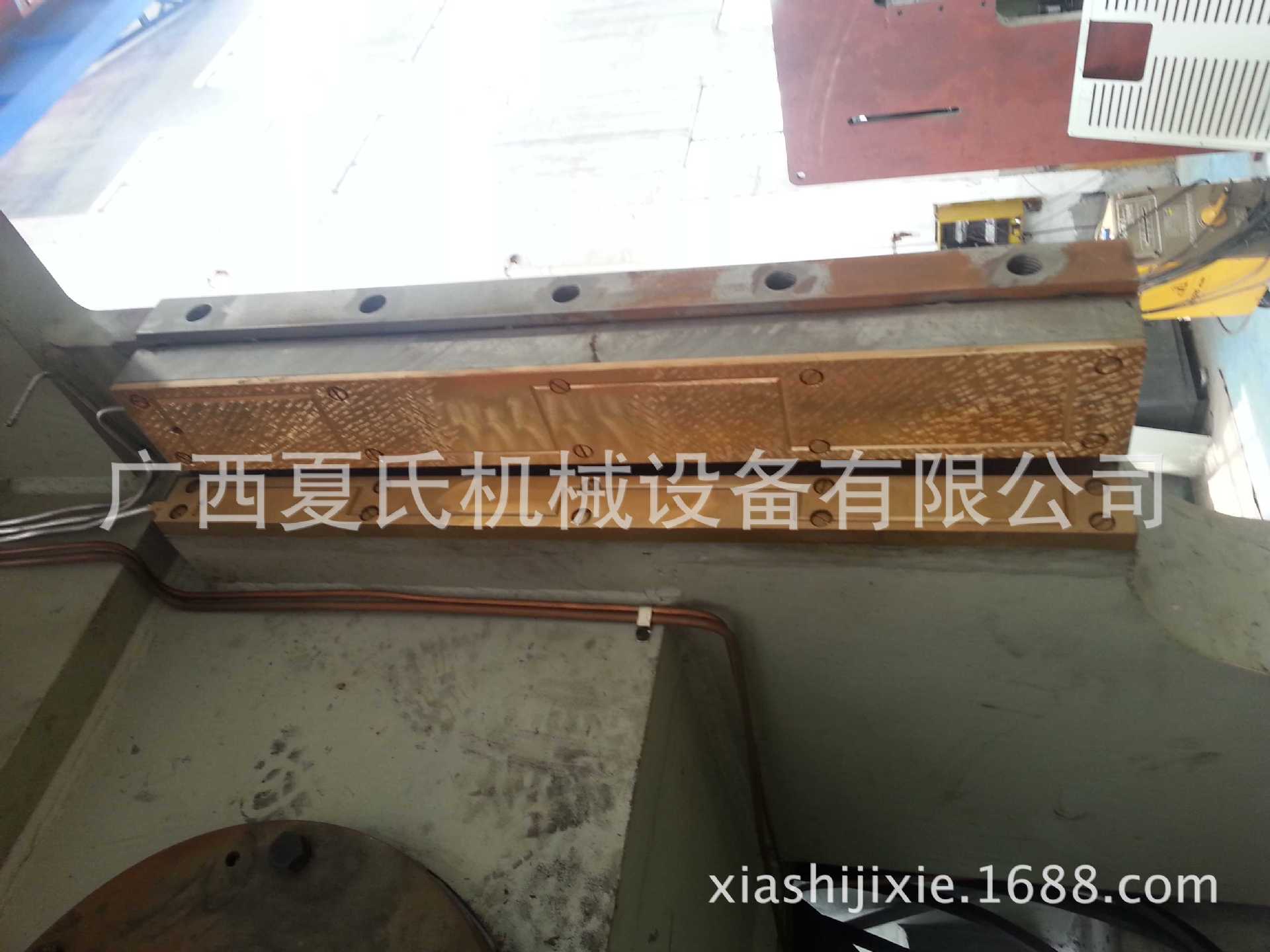

● 滑塊采用矩形六面體加長導軌、配青銅襯板，導向精度高。
● 采用組合式氣動摩擦離合器－制動器，接合平穩，動作靈敏。
● 壓塌式保險器，保證整機過載時的安全。

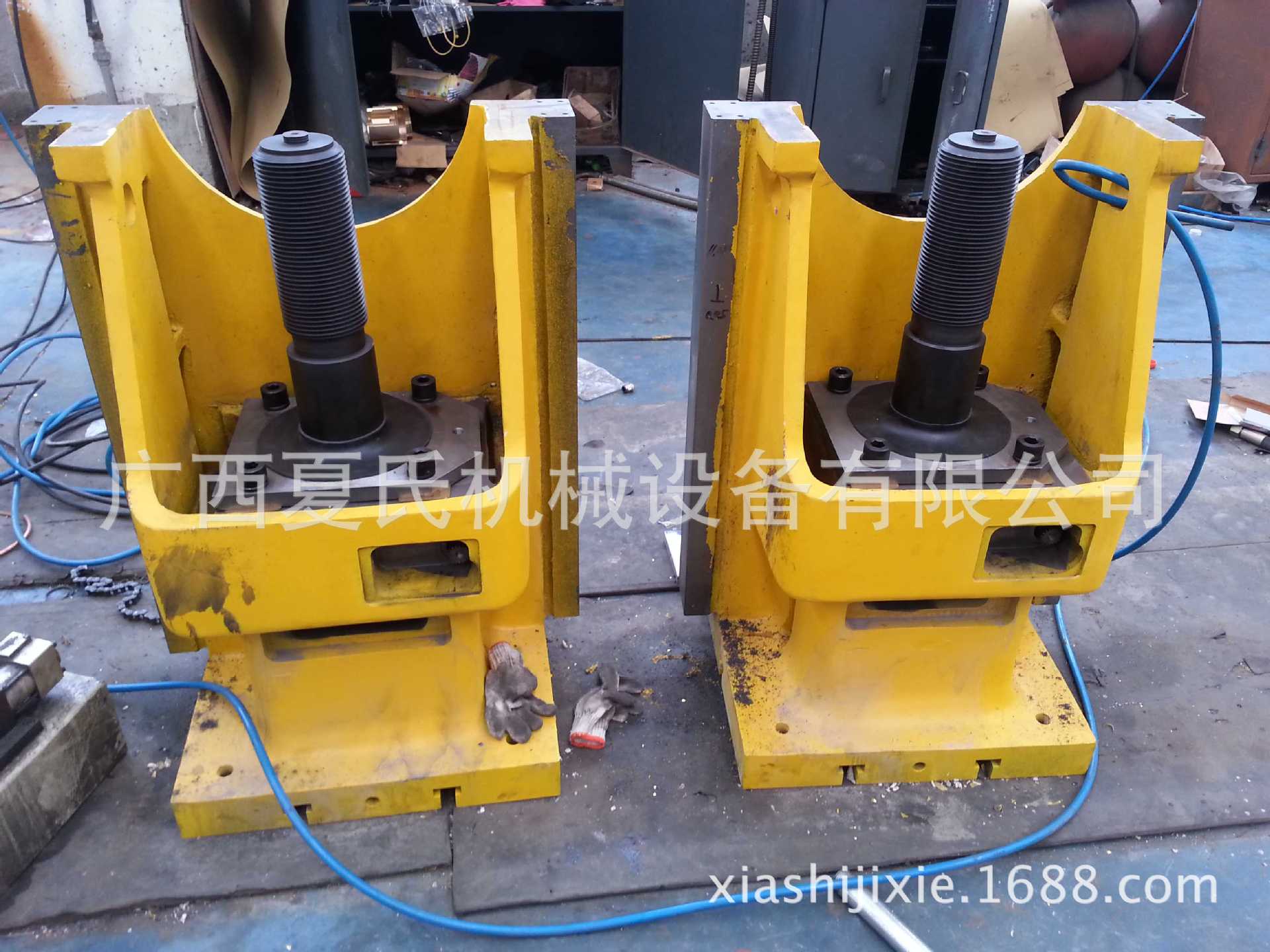

● 滑塊高有提升式平衡缸，實現滑塊連桿的平衡。
特點
● 滑塊可寸動，可緊急停止運動，操作更安全。
● 所路采用雙聯閥控制，動作靈敏，符合壓力機安全標準。.
技術參數 | JH21-63 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 | 公稱力KN | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 公稱力行程mm | 4 | 4.5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 滑塊行程mm | 100 | 120 | 140 | 160 | 180 | 200 | 200 | 220 | 220 | 滑塊行程次數
(次/min) | 50 | 50 | 50 | 50 | 45 | 40 | 40 | 38 | 38 | 最大裝模高度mm | 270 | 300 | 320 | 370 | 400 | 450 | 450 | 500 | 500 | 裝模高度調節量mm | 70 | 80 | 90 | 100 | 110 | 110 | 110 | 120 | 120 | 滑塊中心至機身距離mm | 270 | 300 | 350 | 360 | 390 | 430 | 450 | 500 | 500 | 工作臺板尺寸
(前后×左右)mm | 470×750 | 570×860 | 650×1000 | 700×1100 | 760×1200 | 840×1400 | 880×1500 | 940×1700 | 940×1850 | 工作臺板孔尺寸mm | Φ160 | Φ160 | Φ160 | Φ160 | Φ180 | Φ200 | Φ250 | Φ250 | Φ250 | 工作臺板厚度mm | 80 | 90 | 110 | 120 | 150 | 180 | 180 | 200 | 200 | 滑塊底面尺寸
(前后×左右)mm | 400×480 | 430×560 | 480×580 | 520×620 | 580×700 | 650×880 | 700×930 | 720×1000 | 720×1000 | 模柄孔尺寸
(直徑×深度)mm | Φ50×60 | Φ60×80 | Φ65×80 | Φ70×80 | Φ70×100 | Φ70×100 | Φ70×100 | Φ70×100 | Φ70×100 | 立柱間距離mm | 560 | 590 | 640 | 640 | 660 | 820 | 950 | 1050 | 1050 | 電動機
(型號/功率)KW | Y132S-4/5.5 | Y132M-4
/7.5 | Y132M-4
/7.5 | Y160L-6/11 | Y180L-6/15 | Y180L-
6/15 | Y200L-
6/22 | Y225M-
6/30 | Y250M-6/37 | 外形尺寸 (前后×
左右×高度)mm | 1615×1200
×2570 | 1915×1385
×2820 | 2100×1390
×3000 | 1900×1400
×3350 | 2040×1480
×3300 | 2370×1600
×3600 | 2690×1600
×3600 | 3400×1950
×4100 | 3800×2200
×4300 | 整機重量Kg | 5500 | 7500 | 9200 | 9800 | 13200 | 19500 | 20330 | 34700 | 4300 |
|
|
