一 概述

NDH-A型耐電弧試驗儀是根據GB/T 1411-2002《固體絕緣材料耐高壓低電流電弧放電的試驗》（等同IEC  61621-1997）及ASTM D495等標準的要求設計制造的，并符合IEC 149、UL 746A等試驗方法。本儀器由絕緣標準制定單位全國絕緣材料標準化技術委員會監制。

主要用于電機、電器及家電等行業的電工用塑料、樹脂膠、絕緣漆、以及層壓板、覆銅箔板等絕緣材料的耐電弧性能及其分級評定。

二 功能特點

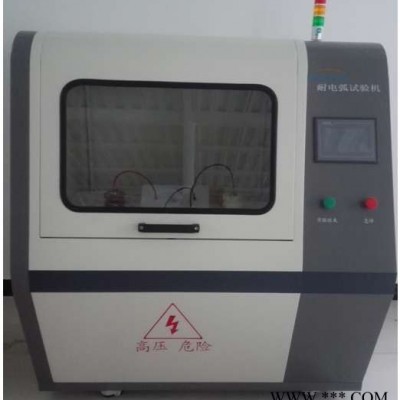

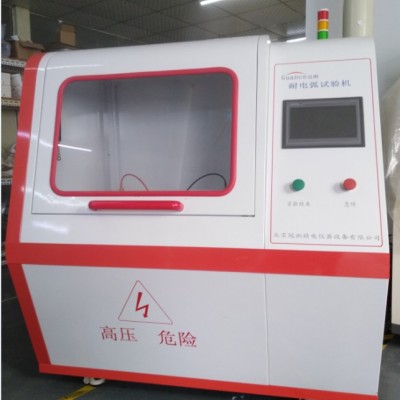

1 本機為左右一體結構，右邊為操作系統，左邊為試驗箱。

2 本產品采用新的智能控制技術，通過選擇程序（IEC或ASTM）可自動進行試驗，并在工業觸摸屏顯示試驗過程和結果。

3 控制系統采用西門子的PLC和觸摸屏通信進行控制。

4 安全性能良好，抗干擾能力強，測試精度高。

5 自動化程度高，按照設定的試驗要求，自動升壓到設定的電壓后，自動完成試驗并自動歸零。

6 在試驗過程中，有高壓燈塔實時閃動警示

7 具有電流表和軟件雙重顯示，保證測試電流的準確性

8 在試驗過程中可通惰性氣體，便于在做特殊要求試驗時，不被氧化

9 電壓和電流具有自動校驗功能，方便計量和校準

三 主要技術參數

1 電弧通斷時間誤差：小于 ±1ms

2 調壓器容量：1kVA   變壓器：1KVA，0-20KV

3 額定試驗電壓：12.5kV

4 試驗電壓精度：3%

5 電流控制精度：±3%  電流測量精度：1.5%

6 電極對試樣壓力：（0.5±0.05）N

7 電極材料：鎢棒

8 電極距離：（6.35±0.1）mm（IEC）

               （6.0±0.1）mm（ASTM）

9 使用環境溫度：（23±2）℃

10 使用環境濕度：（50±5）%

11.輸入電壓交流220V，輸出交流電壓0-17.5KV

12.實驗電流：10mA—20mA—30mA—40mA

13 電源：220V/ 50Hz 3KW
