| 額定轉速 | 2000轉 |
|---|---|
| 恒功率最高轉速 | 4000轉 |
| 恒轉矩最低轉速 | 200轉 |
| 額定轉矩 | 19牛米 |
| 產品類型 | 三相異步電動機 |
| 產品認證 | CCC |
| 額定電壓 | 380V |
| 功率 | 3kW |
| 極數 | 4極 |
| 品牌 | GT/高特 |
GTZ 系列 主軸專用伺服電動機
專為驅動車床以及其它類機床主軸開發設計的伺服電動機。
特點：
控制性能好，低速大轉矩，高速恒功率；
零速鎖定，分度控制；
高效率，達到 IEC60034-30-2008 的 IE3 效率等級，GB18613-2012的2級能效等級；
噪聲低、振動??；
外形美觀、結構精巧。
行業應用：
數控車床、車銑復合機床、立車；
數控銑床、加工中心；
數控鏜床、龍門刨床、龍門銑床；
數控磨床、立式磨床、落地鏜銑床；
鉆攻中心、雕銑機、滾齒機、插齒機、銑齒機等
高特伺服電機參數：

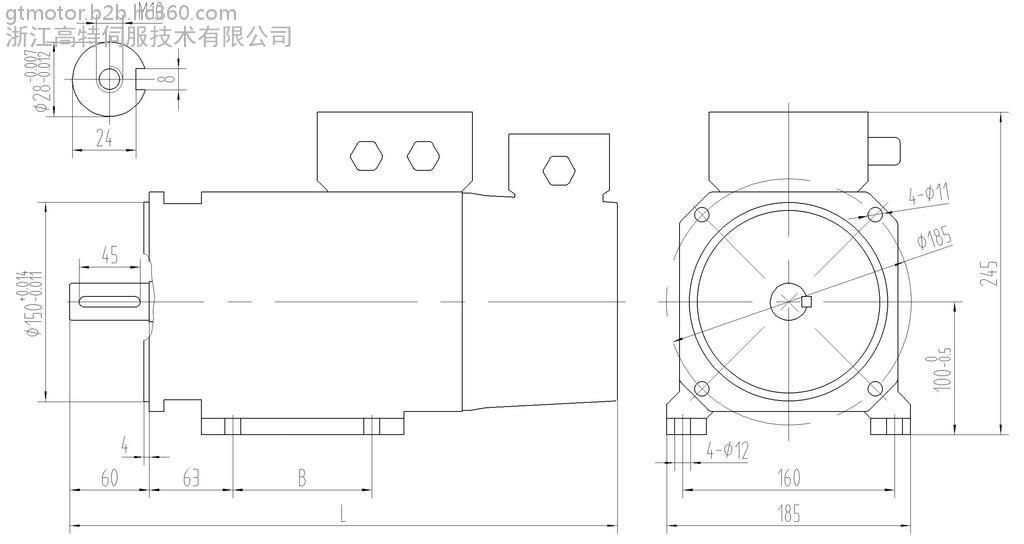

| 速度 | 電機型號 | 額定 | 恒功率 | 最高 | 恒轉矩 | 轉動 | 安裝尺寸 | |||||
| 特征 | 功率 | 轉矩 | 電壓 | 電流 | 轉速 | 最高轉速 | 轉速 | 最低轉速 | 慣量 | B | L | |
| kW | N•m | V | A | r/min | r/min | r/min | r/min | kg•m2 | mm | |||
| 中速 | GTZ-100165-100.75 | 0.75 | 7.16 | 380 | 1.7 | 1000 | 2500 | 6000 | 100 | 0.0036 | 150 | 360 |
| 中速 | GTZ-100165-151.1 | 1.1 | 7 | 380 | 2.32 | 1500 | 3000 | 8000 | 150 | 0.0036 | 150 | 360 |
| 高速 | GTZ-100165-201.5 | 1.5 | 7.16 | 380 | 3.08 | 2000 | 4000 | 10000 | 200 | 0.0036 | 150 | 360 |
| 高速 | GTZ-100165-302.2 | 2.2 | 8.4 | 380 | 2500 | 5000 | 12000 | 300 | 0.0036 | 150 | 360 | |
| 中速 | GTZ-100165-101.1 | 1.1 | 10.5 | 380 | 2.42 | 1000 | 2500 | 6000 | 100 | 0.0044 | 105 | 380 |
| 中速 | GTZ-100165-151.5 | 1.5 | 9.55 | 380 | 3.11 | 1500 | 3000 | 8000 | 150 | 0.0044 | 105 | 380 |
| 高速 | GTZ-100165-202.2 | 2.2 | 10.51 | 380 | 4.39 | 2000 | 4000 | 10000 | 200 | 0.0044 | 105 | 380 |
| 高速 | GTZ-100165-303 | 3 | 11.46 | 380 | 2500 | 5000 | 12000 | 300 | 0.0044 | 105 | 380 | |
| 高速 | GTZ-100165-303.7 | 3.7 | 14.13 | 380 | 2500 | 5000 | 12000 | 300 | 0.0044 | 105 | 380 | |
| 中速 | GTZ-100165-101.5 | 1.5 | 14.33 | 380 | 3.2 | 1000 | 2500 | 6000 | 100 | 0.0058 | 70 | 415 |
| 中速 | GTZ-100165-152.2 | 2.2 | 14.01 | 380 | 4.45 | 1500 | 3000 | 8000 | 150 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-203 | 3 | 14.33 | 380 | 5.86 | 2000 | 4000 | 10000 | 200 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-203.7 | 3.7 | 17.67 | 380 | 7.16 | 2000 | 4000 | 10000 | 200 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-304 | 4 | 12.73 | 380 | 3000 | 5000 | 15000 | 300 | 0.0058 | 70 | 415 | |
| 中速 | GTZ-100165-102.2 | 2.2 | 21.01 | 380 | 4.6 | 1000 | 2500 | 6000 | 100 | 0.0076 | 50 | 460 |
| 中速 | GTZ-100165-153 | 3 | 19.1 | 380 | 6 | 1500 | 3000 | 8000 | 150 | 0.0076 | 50 | 460 |
| 中速 | GTZ-100165-153.7 | 3.7 | 23.56 | 380 | 7.28 | 1500 | 3000 | 8000 | 150 | 0.0076 | 50 | 460 |
| 高速 | GTZ-100165-204 | 4 | 19.1 | 380 | 7.67 | 2000 | 4000 | 10000 | 200 | 0.0076 | 50 | 460 |
| 高速 | GTZ-100165-305.5 | 5.5 | 17.51 | 380 | 3000 | 5000 | 15000 | 300 | 0.0076 | 50 | 460 | |
