| 恒功率最高轉速 | 4000rpm |
|---|---|
| 恒轉矩最低轉速 | 200rpm |
| 額定轉速 | 2000rpm |
| 額定轉矩 | 7.16Nm |
| 最高轉速 | 10000rpm |
| 產品類型 | 三相異步電動機 |
| 產品認證 | CE |
| 額定電壓 | 380V |
| 功率 | 1.5kW |
| 極數 | 4極 |
| 品牌 | GT/高特 |
GTZ165系列主軸專用異步伺服電機
專為驅動車床以及其它類機床主軸開發設計的伺服電動機。
?集成接線盒，電機尺寸小 （H100到H250） ?最高轉速可達15000rpm ?內置有編碼器，可以按照標準來測量機床 C 軸的運行情況，不需要額外的 C 軸編碼器。 ?電機背部軸向安裝有風扇，用以強制風冷。 ?旋轉精度高，可達 10 μm ?振動強度優越 ?高動態性能 ( 斜坡上升耗時短 ) ?高效節能，效率達到IEC60034-30的 IE3 效率等級，GB18613-2012的2級能效；
詳細參數

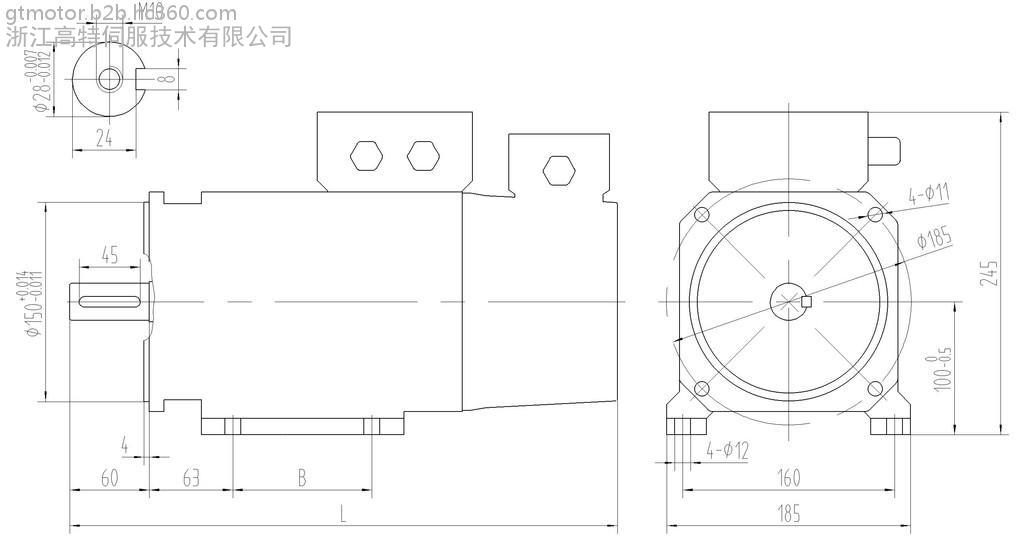

| 速度 | 電機型號 | 額定 | 恒功率 | 最高 | 恒轉矩 | 轉動 | 安裝尺寸 | |||||
| 特征 | 功率 | 轉矩 | 電壓 | 電流 | 轉速 | 最高轉速 | 轉速 | 最低轉速 | 慣量 | B | L | |
| kW | N?m | V | A | r/min | r/min | r/min | r/min | kg?m2 | mm | |||
| 中速 | GTZ-100165-100.75 | 0.75 | 7.16 | 380 | 1.7 | 1000 | 2500 | 6000 | 100 | 0.0036 | 150 | 360 |
| 中速 | GTZ-100165-151.1 | 1.1 | 7 | 380 | 2.32 | 1500 | 3000 | 8000 | 150 | 0.0036 | 150 | 360 |
| 高速 | GTZ-100165-201.5 | 1.5 | 7.16 | 380 | 3.08 | 2000 | 4000 | 10000 | 200 | 0.0036 | 150 | 360 |
| 高速 | GTZ-100165-302.2 | 2.2 | 8.4 | 380 | 2500 | 5000 | 12000 | 300 | 0.0036 | 150 | 360 | |
| 中速 | GTZ-100165-101.1 | 1.1 | 10.5 | 380 | 2.42 | 1000 | 2500 | 6000 | 100 | 0.0044 | 105 | 380 |
| 中速 | GTZ-100165-151.5 | 1.5 | 9.55 | 380 | 3.11 | 1500 | 3000 | 8000 | 150 | 0.0044 | 105 | 380 |
| 高速 | GTZ-100165-202.2 | 2.2 | 10.51 | 380 | 4.39 | 2000 | 4000 | 10000 | 200 | 0.0044 | 105 | 380 |
| 高速 | GTZ-100165-303 | 3 | 11.46 | 380 | 2500 | 5000 | 12000 | 300 | 0.0044 | 105 | 380 | |
| 高速 | GTZ-100165-303.7 | 3.7 | 14.13 | 380 | 2500 | 5000 | 12000 | 300 | 0.0044 | 105 | 380 | |
| 中速 | GTZ-100165-101.5 | 1.5 | 14.33 | 380 | 3.2 | 1000 | 2500 | 6000 | 100 | 0.0058 | 70 | 415 |
| 中速 | GTZ-100165-152.2 | 2.2 | 14.01 | 380 | 4.45 | 1500 | 3000 | 8000 | 150 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-203 | 3 | 14.33 | 380 | 5.86 | 2000 | 4000 | 10000 | 200 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-203.7 | 3.7 | 17.67 | 380 | 7.16 | 2000 | 4000 | 10000 | 200 | 0.0058 | 70 | 415 |
| 高速 | GTZ-100165-304 | 4 | 12.73 | 380 | 3000 | 5000 | 15000 | 300 | 0.0058 | 70 | 415 | |
| 中速 | GTZ-100165-102.2 | 2.2 | 21.01 | 380 | 4.6 | 1000 | 2500 | 6000 | 100 | 0.0076 | 50 | 460 |
| 中速 | GTZ-100165-153 | 3 | 19.1 | 380 | 6 | 1500 | 3000 | 8000 | 150 | 0.0076 | 50 | 460 |
| 中速 | GTZ-100165-153.7 | 3.7 | 23.56 | 380 | 7.28 | 1500 | 3000 | 8000 | 150 | 0.0076 | 50 | 460 |
| 高速 | GTZ-100165-204 | 4 | 19.1 | 380 | 7.67 | 2000 | 4000 | 10000 | 200 | 0.0076 | 50 | 460 |
| 高速 | GTZ-100165-305.5 | 5.5 | 17.51 | 380 | 3000 | 5000 | 15000 | 300 | 0.0076 | 50 | 460 | |
