| 產品認證 | CE |
|---|---|

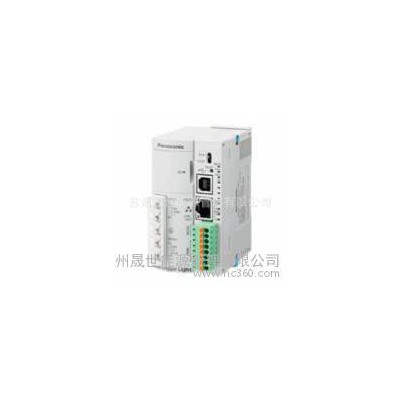

| 產品名稱 | Data Logger Light(DLL) |
| 適用范圍 | 智能電表數據采集 |
| 特色服務 | 售后服務 |
| 最小包裝數 | 1 |
| 加工定制 | 否 |
| 品牌 | Panasonic/松下 |
| 型號 | AKL1000/2000 |

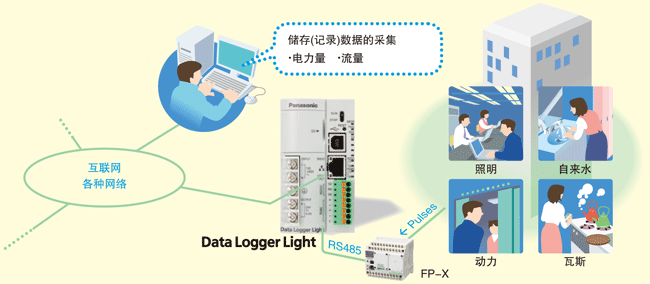

任何人都可以更加簡單地進行數據儲存、遠程監控等操作。
無DLL主機也可設定的專用軟件。
即使DLL的主機在現場，也可通過電腦單獨地完成DLL的機器登錄、條件設定等。

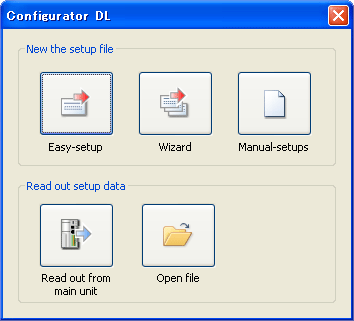

主菜單畫面 | 當前值監視畫面
|

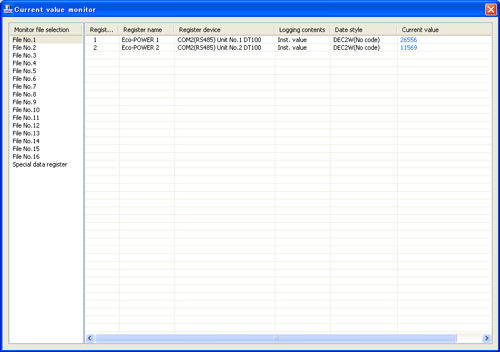

當前值監視畫面
|

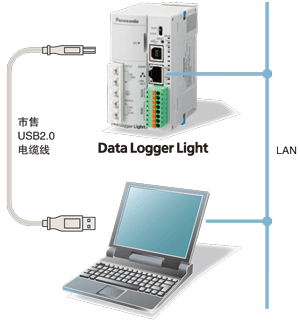

設定變更同時對應USB和LAN環境兩者。

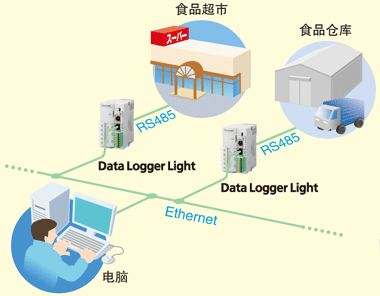

通過電腦制定的設定數據，可以使用USB傳輸?shù)街鳈C(jī)。另外，對于連接到LAN環境的、位于遠處的DLL，可以通過LAN來進行傳輸。因此，無論是單機型，還是系統升級時的設定變更，都可以高效、順暢地對應。

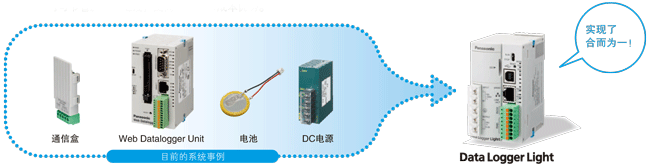

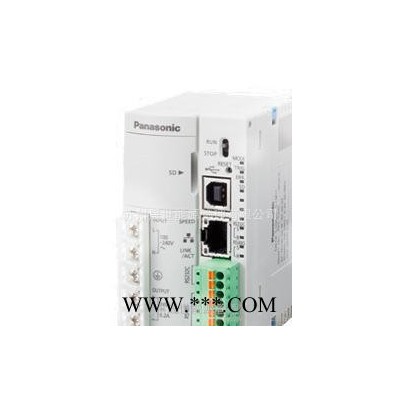

合而為一，因此可以輕松導入、安裝。
采用USB端口、SD/SDHC存儲卡槽、AC自由電源等，因此使用時可節省施工和配線，提高便利性和成本優勢。
|

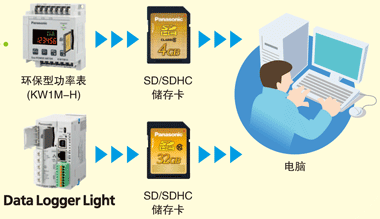

配備了近年來的主流媒體SD/SDHC存儲卡槽。
另外，還對應CLASS10的高速，可以記錄**大32GB。
內置RS232C、RS485通信。
操作電源對應AC100～240V。
配備DC24V 0.2A的外部服務電源，便于與其它機器設備連接。
|
|
|
|
| 可登錄設備數∶**大300個(無論1個文件還是16個文件合計均為**大300個)、 內部存儲器∶1MB、 SD/SDHC存儲卡∶**大32GB | AKL1000 | |
| AKL2000 | ||
| 垂直安裝Data Logger Light時的安裝板(10張裝) | AFP0811 | |
| 水平安裝Data Logger Light到機柜時的安裝板(10張裝) | AFP0804 | |
| 內部存儲器保存數據、時鐘功能備份用 | AFPG804 | |
| PHOENICS端子臺接線用 | AFP0806 | |
主機規格
項目規格額定操作電壓容許操作電壓范圍頻率容許瞬時停電時間額定輸出電壓(服務電源)輸出電壓變動范圍額定輸出電流使用環境溫度保存環境溫度消耗電流主機重量
| 100～240V AC |
| 85～264V AC (額定操作電壓的85％～110％) |
| 50 / 60Hz |
| 10 ms以下 |
| 24V DC |
| 21.6V～26.4V DC |
| 0.2A※ |
| -10 ～ +55 ℃ |
| -25 ～ +70 ℃ |
| 230mA以下(at 100V AC) |
| 約200g(不含電池) |
※
| 連接規格外的電流負載，并且連續處于過載狀態時，將可能發生故障性。 另外，檢測到短路后，Data Logger Light電源整體將停機。 |
功能規格
項目規格數據存儲存儲數據內容數據格式(寄存器類有效)可登錄文件數可登錄設備※1數據保存保存目標※2文件系統保存格式文件保存數觸發器觸發器類別可登錄數郵件發送功能發送網絡郵件內容可登錄數網絡功能通信規約應用程序規約
| 瞬時值、差分值、平均值**小值**大值 |
| 16位整數(帶符號 / 無符號)、 32位整數(帶符號 / 無符號)、 64位整數(帶符號 / 無符號)※AKL2000除外、 HEX (4位 / 8位)、實數 |
| 16 |
| 300點 / 1個文件 |
| ??內部存儲器(SRAM)：1MB ??SD / SDHC存儲卡：2GB～32GB |
| VFAT / FAT12 / FAT16 / FAT32 |
| CSV文件格式 |
| 100 |
| ??一定周期(1秒～24小時，任意設定) ??接點狀態(上升沿、下降沿、兩邊、 累積ON時間、累積開閉次數、ON狀態、OFF狀態) ??指定時刻(每分、每時、每日、每周、每月、每年、指定時刻) ??寄存器(＝、＞、＜、≠) ??觸發器的組合(AND、OR) |
| 128 |
| LAN |
| 標題：半角16字符(全角8文字)以內 正文：半角256個字符(全角128文字)以內 |
| 64 (無文件添附) |
| TCP / IP、UDP / IP |
| SMTP(對應POP / APOP認證)、 FTP(客戶／服務器)、SNTP、DHCP、DNS、iopeNet(客戶/**AKL2000) |
※1※2
| 可登錄設備數無論是1個文件還是16個文件，合計均為**大300個。 |
| 內部存儲器可通過備份電池來保存。 但是，若電池電量用盡，則數據可能丟失，因此使用時請加以注意。 |
通信規格
接口：Ethernet規格
項目規格接口連接器形狀傳輸規格傳輸速度傳輸方法**大段長通信電纜功能
| IEEE802.3u、10base-T / 100base-TX |
| RJ45 |
| 10Mbps / 100Mbps |
| 基帶 |
| 100m |
| UTP(類別5) |
| 自適應功能 MDI / MDI-X自動交換功能 |
※
| Ethernet是美國Xerox公司的注冊商標。 |
接口：RS232C、RS485
項目規格接口通信形態連接局?jǐn)?shù)通信方式同步方式傳輸距離通信速度傳輸格式停止位奇偶位數據長度規約
| RS232C(與內部電路不絕緣) | RS485(與內部電路絕緣) |
| 1：1通信 | 1：N通信 |
| 1局 | 99局※1 ※2 |
| 半二重方式 | |
| 調步同步方式 | |
| 15m | **大1200m※3 |
| 4800, 9600, 19200, 38400, 57600, 115200bps | |
| 1bit / 2bit | |
| 奇數 / 偶數 / 無 | |
| 7bit / 8bit | |
| MEWTOCOL / MODBUS(RTU) | |
※1※2※3
| 以電腦側為從設備時，RS485設備建議使用LINEEYE公司生產的SI-35、SI-35USB。 |
| 使用SI-35、SI-35USB、本公司生產的環保型功率表、PLC(可連接99臺的機型)時，使用時的**大可連接臺數為99臺。 有其它機器同時存在時**大連接臺數限定為31臺。 |
| 根據傳輸速度及連接臺數的不同，傳輸速度受到限制。若速度為38400bps以下，則**大為1200m、99臺。 |
外部存儲器規格
SD存儲卡槽建議使用Panasonic生產的SD存儲卡。
項目規格支持媒體支持格式標準※1容量速度級
| SD存儲卡 |
| 符合SD及SDHC標準 |
| 2GB～32GB |
| Class2～Class10 |
※
| 格式化SD存儲卡時，請從Panasonic主頁下載格式化軟件來進行格式化。 |
尺寸圖 單位mmAKL1000/AKL2000
