| 材質 | 鐵鈷鎳 |
|---|---|
| 產地 | 北京 |
| 規格 | 1 |
| 用途 | 電器產品 |
| 適用行業 | 電器 |
| 品牌 | AD/亞德諾 |
| 型號 | TBMS-6013A |
| 加工定制 | 否 |
| 屬性 | 1 |

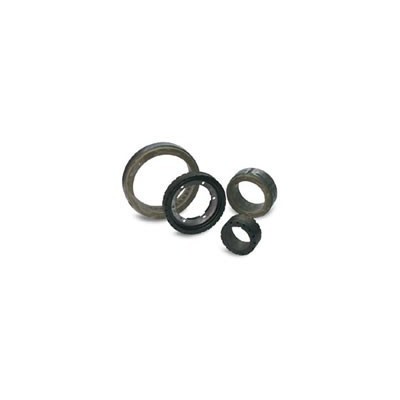

Kollmorgen TBM（S）無框力矩電機
更多產品信息請聯系銷售部王經理18518556188（微信）
是新型直驅力矩電機，專為需求體積小巧緊湊、輕重
典型應用包括：機器人關節、傳感器平衡架、無人機推進和導航系
統，以及其他許多的應用。
TBM(S) 產品特點

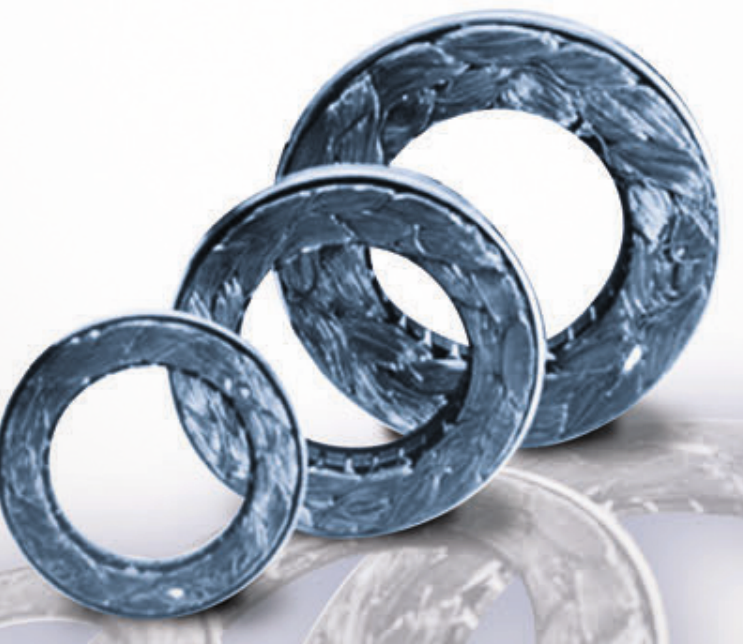

? 3 種框架尺寸，范圍從 60 毫米(2.36 英寸)到 129 毫米(5.08 英寸)
? 每個框架為有3 個疊片段長度可選
? 每個框架有 2 個標準繞組選件
? 鎖存型霍爾效應（預校準/出廠預裝）
? 低齒槽設計
? 高防腐蝕不銹鋼轉子
? 符合 RoHS規范
? 綁線式轉子
? 激光打標電樞
對于非標需求，科爾摩根提供多樣的標準選件和配置。
更多產品信息請聯系銷售部王經理18518556188（微信）
TBM系列：
TBM(S)? 60 系列電機
電機引線：
#18 AWG，TEFLON 涂層，符合 MIL-W-22759/11
3條引線 - 每條**小長度 152.4mm (6 inch)
1-紅色、1-白色、 1-黑色
傳感器引線：
#26 AWG，類型“ET”，TEFLON 涂層，符合 MIL-W-16878
5條引線 - 每條**小長度 152.4mm (6 inch)
1-藍色、1-棕色、1-綠色、1-橙色、 1-黃色
型號 "A" mm [inch] "B" mm [inch]
TBM(S)-6013 12.70 [0.500] 16.76 [0.660]
TBM(S)-6025 25.40 [1.000] 29.46 [1.160]
TBM(S)-6051 50.80 [2.000] 54.86 [2.160]
更多產品信息請聯系銷售部王經理 18518556188（微信）
TBM(S)? 76 系列電機
電機引線：
#18 AWG，TEFLON 涂層，符合 MIL-W-22759/11
3條引線 - 每條**小長度 152.4mm (6 inch)
1-紅色、1-白色和 1-黑色
傳感器引線：
#26 AWG，類型“ET”，TEFLON 涂層，符合 MIL-W-16878
5條引線 - 每條**小長度 152.4mm (6 inch)
1-藍色、1-棕色、1-綠色、1-橙色和 1-黃色
型號 "A" mm [inch] "B" mm [inch]
TBM(S)-7615 15.24 [0.600] 19.30 [0.760]
TBM(S)-7631 30.73 [1.210] 38.40 [1.370]
TBM(S)-7646 46.23 [1.820] 50.29 [1.980]
更多產品信息請聯系銷售部王經理 18518556188（微信）
TBM(S)? 129 系列電機
電機引線：
#18 AWG，TEFLON 涂層，符合 MIL-W-22759/11
3條引線 - 每條**小長度 152.4mm (6 inch)
1-紅色、1-白色和 1-黑色
傳感器引線：
#26 AWG，類型“ET”，TEFLON 涂層，符合 MIL-W-16878
5條引線 - 每條**小長度 152.4mm (6 inch)
1-藍色、1-棕色、1-綠色、1-橙色和 1-黃色
型號"A" mm [inch] "B" mm [inch]
TBM(S)-12913 13.33 [0.525] 17.40 [0.685]
TBM(S)-12941 41.28 [1.625] 45.35 [1.785]
TBM(S)-12955 54.61 [2.150] 58.67 [2.310
更多產品信息請聯系銷售部王經理 18518556188（微信）
可用的 TBM(S) 定制選項
速度/轉矩變化 通常提供的功能
? 繞組規格 #00 – #48 AWG (包括引線變化)
? 疊片段長度 取決于框尺寸
安裝功能
? 轉子輪轂幾何形狀 圓型、空心、帶法蘭、鍵槽、平臺
通孔從 5 毫米 (0.20 英寸) 到公布的**大值 (參見外 形圖)
? 安裝 螺栓孔直徑和圓周樣式 (客戶指定)
? 引線長度 152 mm (6.00 in) **小 (基本型號)
150 mm (5.90 in) 至 1200 mm (47.0 in) (客戶指定)
? 引線顏色 紅色/白色/黑色 (基本型號)
其他顏色由客戶指定
? 熱傳感器 KTY 或 PTC 型設備 (僅內置到電機插槽中)
TBMS-6013-A00 TBMS-6013-B00
TBMS-6025-A00 TBMS-6025-B00
TBMS-6051-A00 TBMS-6051-B00
TBMS-7615-A00 TBMS-7615-B00
TBMS-7631-A00 TBMS-7631-B00
TBMS-7646-A00 TBMS-7646-B00
TBMS-12913-A00 TBMS-12913-B00
TBMS-12941-A00 TBMS-12941-B00
TBMS-12955-A00 TBMS-12955-B00
TBM-6013-A00 TBM-6013-B00
TBM-6025-A00 TBM-6025-B00
TBM-6051-A00 TBM-6051-B00
TBM-7615-A00 TBM-7615-B00
TBM-7631-A00 TBM-7631-B00
TBM-7646-A00 TBM-7646-B00
TBM-12913-A00 TBM-12913-B00
TBM-12941-A00 TBM-12941-B00
TBM-12955-A00 TBM-12955-B00
產品經理：王先生 聯系電話：18518556188
TBMS-6013, TBM-6013, TBMS-6025, TBM-6025,TBMS-6051, TBM-6051,TBMS-7615,
TBM-7615, TBMS-7631, TBM-7631, TBMS-7646, TBM-7646, TBMS-9519,TBM-9519,
TBMS-12913, TBM-12913, TBMS-12941, TBM-12941, TBMS-12955, TBM-12955
供應型號：
TBM-6013-A00 TBM-6013-B00
TBM-6025-A00 TBM-6025-B00
TBM-6051-A00 TBM-6051-B00
TBM-7615-A00 TBM-7615-B00
TBM-7631-A00 TBM-7631-B00
TBM-7646-A00 TBM-7646-B00
TBM-12913-A00 TBM-12913-B00
TBM-12941-A00 TBM-12941-B00
TBM-12955-A00 TBM-12955-B00
TBMS-6013-A00 TBMS-6013-B00
TBMS-6025-A00 TBMS-6025-B00
TBMS-6051-A00 TBMS-6051-B00
TBMS-7615-A00 TBMS-7615-B00
TBMS-7631-A00 TBMS-7631-B00
TBMS-7646-A00 TBMS-7646-B00
TBMS-12913-A00 TBMS-12913-B00
TBMS-12941-A00 TBMS-12941-B00
TBMS-12955-A00 TBMS-12955-B00
