FRM04多功能繼電器模塊/18種功能可設置

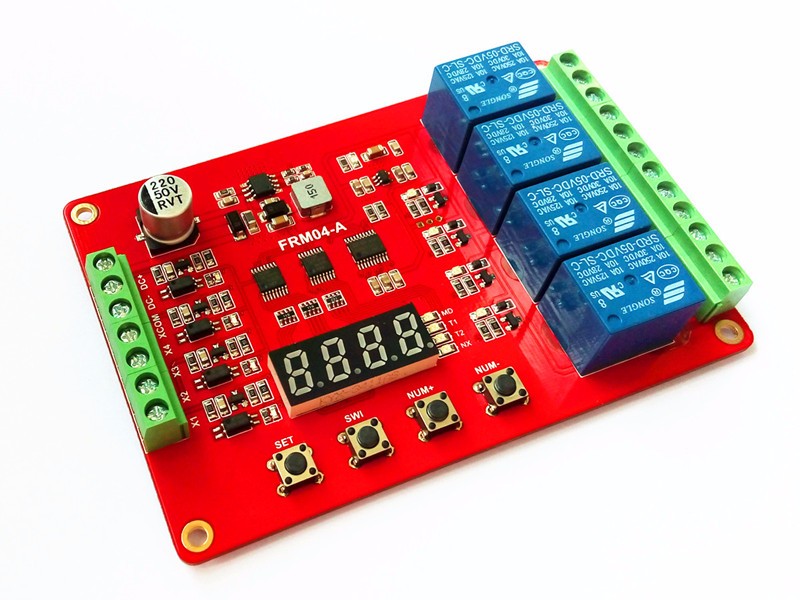

FRM04型4通道多功能繼電器控制模塊，專為有多種不同需求的用戶設計，采用微控制器作為主控單元，預置多達18種功能，并可以根據用戶需求，定制和添加其他特定功能。

模塊選用****元器件，軍工級PCB板材，布板考慮全面，性能穩定，可廣泛使用在各種功率控制類場合。

功能特點：

1.具備4通道輸入輸出控制，每通道可分別設置18種功能，滿足更多應用需求；

2.具有電源防反接功能，不會因為接錯電源損壞模塊；

3.支持直流6V-40V寬電壓輸入；

4.**少可設置0.1秒定時功能，定時精度優于0.01秒；

       5.增加自動省電功能，用戶可以自行設置

       6.所有設置選項，可自動保存，設置內容掉電不丟失；

        7.信號輸入端X1-X4支持用戶選擇高電平或低電平脈沖觸發；

一 模塊功能

用戶可以通過按鍵和顯示，設置和選擇以下18種功能中的一種，可以設置和保存功能參數，時間參數設置**小0.1秒可調，精度優于0.01秒，關于具體的設置操作說明，可以向銷售商索取。

溫馨提示：

1.功能1-8上電即自行啟動，功能9-18需要高(低)電平脈沖信號觸發啟動（高(低)電平持續時間不短于20ms，以下相同），功能9是自鎖模式，功能10是電平控制模式。

2.以下文字提到的X接口，可以是X1-X4接口中的任意一個。

功能1：

上電延時吸合：從上電開始延時T1時間后，繼電器吸合，T1在0.1秒-270小時之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能2：

上電延時斷開：上電時繼電器吸合，吸合T1時間后，繼電器斷開，T1在0.1秒-270小時之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能3：

定時吸合再斷開：上電時繼電器斷開，斷開時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，T1和T2在0.1秒-270小時之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能4：

定時斷開再吸合：上電時繼電器吸合，吸合時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，T1和T2在0.1秒-270小時之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能5：

無限循環模式1：上電時繼電器斷開，斷開時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復以上狀態；T1和T2在0.1秒-270小時之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能6：

無限循環模式2：上電時繼電器立即吸合，吸合時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復以上狀態, T1和T2在0.1秒-270小時之間可調，任意時間給X接口一個高/(低)電平脈沖信號，此功能復位并重新開始運行；

功能7：

有限循環模式1：上電時繼電器斷開，斷開時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復NX次以上動作，T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能8：

有限循環定時模式2：上電時繼電器吸合，吸合時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復NX次以上動作，T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，任意時間給X接口一個高(低)電平脈沖信號，此功能復位并重新開始運行；

功能9：

自鎖繼電器模式：給繼電器X接口一個高(低)電平脈沖信號，繼電器吸合，再給一個高(低)電平脈沖信號繼電器斷開。

功能10：

電平觸發繼電器模式（含延時斷開功能）：上電時繼電器斷開，給X接口一個高(低)電平信號，繼電器立即吸合，X端口信號消失后，繼電器仍然吸合，當吸合時間T1到達后繼電器斷開，此時T1在0秒-270小時之間可調。

注意：本功能中，如果T1設置為0秒**變?yōu)椋篨端口有高(低)電平信號繼電器吸合，無信號則立即斷開。

功能11：

觸發定時吸合：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，延時T1時間繼電器吸合，T1在0.1秒-270小時之間可調，重復給X接口一個高(低)電平脈沖信號，重復一次以上功能；

功能12：

觸發定時斷開：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，繼電器吸合，吸合T1時間繼電器斷開，T1在0.1秒-270小時之間可調，重復給X接口一個高(低)電平脈沖信號，重復一次以上功能；

功能13：

觸發定時吸合再斷開：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，斷開時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，T1和T2在0.1秒-270小時之間可調，重復給X接口一個高(低)電平脈沖信號，重復一次以上功能；

功能14：

觸發定時斷開再吸合：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，繼電器吸合，吸合時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，T1和T2在0.1秒-270小時之間可調，重復給X接口一個高(低)電平脈沖信號，重復一次以上功能；

功能15：

無限循環模式1：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復以上動作,T1和T2在0.1秒-270小時之間可調，重復給X接口一個高(低)電平脈沖信號，可以重新開始以上功能；

功能16：

無限循環模式2：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，繼電器吸合，吸合時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復以上動作, 延T1和T2在0.1秒-270小時之間可調，重復給X接口一個高(低)電平脈沖信號，可以重新開始以上功能；

功能17：

有限循環定時模式1：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，斷開時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復NX次以上動作，T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，重復給X接口一個高(低)電平脈沖信號，可以重新開始以上功能；

功能18：

有限循環定時模式2：上電時繼電器斷開，給X接口一個高(低)電平脈沖信號，繼電器立即吸合，吸合時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復NX次以上動作，此時T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，重復給X接口一個高(低)電平脈沖信號，可以重新開始以上功能；

二 電氣參數

工作電壓：推薦直流8V-32V（極限工作電壓直流6V-40V）

額定功率：靜態功率（繼電器未吸合時）小于0.2W

     **大功率（繼電器全部吸合時）小于1.8W

工作溫度：推薦-20℃—60℃（極限工作溫度范圍-30℃—70℃）

負載能力：繼電器常開端口**大負載能力：直流0-30V/10A，交流0-250V/10A

     繼電器常閉端口**大負載能力：直流0-28V/10A，交流0-125V/10A

使用限制：

1.繼電器使用壽命是滿載動作10萬次，因此比較適合使用在，較低通斷頻率的大電流控制場合，不  適合使用在快速反復動作的場合；

2.注意考慮繼電器端口負載余量，純阻性負載要留有1倍以上余量，普通感性或容性負載至少要有3  倍以上余量。

三 模塊接口

模塊電壓/信號輸入端：有7線接口，所有接口均有接線端子，方便用戶使用

1、DC+：直流電源正極

2、DC-：直流電源負極

3、XCOM：光電隔離信號輸入端的公共端

4、X1：輸入信號檢測接口1

5、X2：輸入信號檢測接口2

6、X3：輸入信號檢測接口3

7、X4：輸入信號檢測接口4

注意：輸入信號檢測接口，既可以是高電平有效，也可以是低電平有效，用戶可以通過XCOM口選擇，如果XCOM接電源負極，X1-X4**是高電平有效，如果XCOM接電源正極，X1-X4**是低電平有效！

繼電器負載輸出端：有12線接口，所有接口均有接線端子

1、NO1 **路繼電器常開接口，繼電器吸合前懸空，吸合后與COM1短接

2、COM1**路繼電器公用接口

3、NC1 **路繼電器常閉接口，繼電器吸合前與COM1短接，吸合后懸空

4、NO2 ：第二路繼電器常開接口，繼電器吸合前懸空，吸合后與COM2短接

5、COM2：第二路繼電器公用接口

6、NC2 ：第二路繼電器常閉接口，繼電器吸合前與COM2短接，吸合后懸空

7、NO3 **路繼電器常開接口，繼電器吸合前懸空，吸合后與COM1短接

8、COM3**路繼電器公用接口

9、NC3 **路繼電器常閉接口，繼電器吸合前與COM1短接，吸合后懸空

10、NO4 ：第二路繼電器常開接口，繼電器吸合前懸空，吸合后與COM2短接

11、COM4：第二路繼電器公用接口

12、NC4 ：第二路繼電器常閉接口，繼電器吸合前與COM2短接，吸合后懸空
