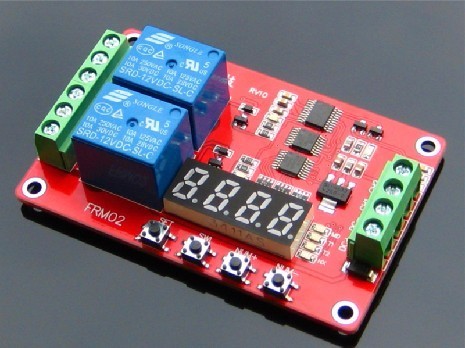

FRM02/2路多功能繼電器模塊

    （5V,12V,24V三種可選擇，購買時請備注）

    FRM02型2通道多功能繼電器控制模塊，專為有多種不同需求的用戶設計，采用微控制器作為主控單元，預置多達18種功能。

模塊采用****功率繼電器，大功率高耐壓三極管，紅、藍信號指示燈，工級雙面PCB板材，布板考慮全面，性能穩定，可廣泛使用在各種功率控制類場合.

功能特點：

1.具備2通道輸入輸出控制，每通道可分別設置18種功能，滿足更多應用需求；

2.具有電源防反接功能，不會因?yàn)榻渝e(cuò)電源損壞模塊；

3.采用高品質的高耐壓電源模塊，系統更加穩定可靠；

4.**少可設置0.1秒定時功能，定時精度優于0.01秒；

   5.增加自動省電功能，用戶可以自行設置；

6.所有設置選項，可自動保存，設置內容掉電不丟失.

    一 模塊功能

用戶可以通過按鍵和顯示，選擇以下18種功能中的一種，可以設置和保存功能參數，也可以查看當前功能的參數，時間參數設置**小0.1秒可調，精度優于0.01秒，關于具體的設置操作說明，購買后可以向銷售商索取電子版《FRM02用戶使用手冊》。

   溫馨提示：功能1-8上電即自行啟動，功能9-18需要高電平脈沖信號觸發啟動（高電平持續時間不短于20ms，以下相同），功能9是自鎖模式，功能10是電平控制模式。

功能1：

定時吸合：上電后，延時T1時間繼電器吸合，T1在0.1秒-270小時之間可調，給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能2：

定時斷開：上電時繼電器吸合，延時T1時間繼電器斷開，T1在0.1秒-270小時之間可調，給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能3：

定時吸合再斷開：上電后，繼電器先不吸合，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，延時時間T1和T2在0.1秒-270小時之間可調，給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能4：

定時斷開再吸合：上電后，繼電器立即吸合，延時時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，延時時間T1和T2在0.1秒-270小時之間可調，給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能5：

無限循環定時模式1：上電后，繼電器先不吸合，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復以上狀態,延時時間T1和T2在0.1秒-270小時之間可調，給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能6：

無限循環定時模式2：上電后，繼電器立即吸合，延時時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復以上狀態, 延時時間T1和T2在0.1秒-270小時之間可調，給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能7：

有限循環定時模式1：上電后，繼電器先不吸合，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復NX次以上狀態，此時T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能8：

有限循環定時模式2：上電后，繼電器立即吸合，延時時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復NX次以上狀態，此時T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調,給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能9：

自鎖繼電器模式：給繼電器CH1接口一個高電平脈沖信號，繼電器吸合，再給一個高電平脈沖信號繼電器斷開。

功能10：

觸發繼電器模式：含延時斷開功能，上電后繼電器不動作，給CH1接口一個高電平信號，繼電器立即吸合，CH1信號消失后，繼電器仍然吸合，當吸合時間T1到達后繼電器斷開，此時T1在0秒-270小時之間可調。

注意：本功能中，如果T1設置為0秒**變?yōu)椋篊H1有高電平信號繼電器吸合，無信號則立即斷開。

功能11：

觸發定時吸合：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，延時T1時間繼電器吸合，T1在0.1秒-270小時之間可調，重復給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能12：

觸發定時斷開：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，繼電器吸合，延時T1時間繼電器斷開，T1在0.1秒-270小時之間可調，重復給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能13：

觸發定時吸合再斷開：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，延時時間T1和T2在0.1秒-270小時之間可調，重復給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能14：

觸發定時斷開再吸合：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，繼電器立即吸合，延時時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，延時時間T1和T2在0.1秒-270小時之間可調，重復給CH1接口一個高電平脈沖信號，重復一次以上功能；

功能15：

無限循環定時模式1：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復以上狀態,延時時間T1和T2在0.1秒-270小時之間可調，重復給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能16：

無限循環定時模式2：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，繼電器立即吸合，延時時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復以上狀態, 延時時間T1和T2在0.1秒-270小時之間可調，重復給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能17：

有限循環定時模式1：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，延時時間T1到達后繼電器吸合；吸合時間T2到達后繼電器斷開，然后又重復NX次以上狀態，此時T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，重復給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

功能18：

有限循環定時模式2：上電后繼電器不動作，給CH1接口一個高電平脈沖信號，繼電器立即吸合，延時時間T1到達后繼電器斷開；斷開時間T2到達后繼電器吸合，然后又重復NX次以上狀態，此時T1和T2在0.1秒-9999秒之間可調，循環次數NX在1-9999次之間可調，重復給CH1接口一個高電平脈沖信號，可以重新開始以上功能；

二 電氣參數

工作電壓：直流5V、12V、24V三種可選（不應超出標稱電壓的+/-10%）

工作電流：5V時小于180mA（繼電器未動作時小于15mA，關閉顯示小于3mA）

  12V時小于90mA（繼電器未動作時小于15mA，關閉顯示小于3mA）

  24V時小于60mA（繼電器未動作時小于15mA，關閉顯示小于3mA）

工作溫度：推薦-20℃—60℃（極限工作溫度范圍-30℃—70℃）

負載能力：繼電器常開端口**大負載能力：直流0-30V/10A，交流0-250V/10A

      繼電器常閉端口**大負載能力：直流0-28V/10A，交流0-125V/10A

三 模塊接口

模塊電壓/信號輸入端：有3線接口，所有接口均有接線端子，方便用戶使用

1、DC+：直流電源正極

2、DC-：直流電源負極

3、CH1：輸入信號檢測接口1

4、CH2：輸入信號檢測接口2

繼電器負載輸出端：有3線接口，所有接口均有接線端子

1、NO1 **路繼電器常開接口，繼電器吸合前懸空，吸合后與COM1短接

2、COM1**路繼電器公用接口

3、NC1 **路繼電器常閉接口，繼電器吸合前與COM1短接，吸合后懸空

4、NO2 ：第二路繼電器常開接口，繼電器吸合前懸空，吸合后與COM2短接

5、COM2：第二路繼電器公用接口

6、NC2 ：第二路繼電器常閉接口，繼電器吸合前與COM2短接，吸合后懸空

四 模塊尺寸

1.外形尺寸：77mm*50mm*20mm（長*寬*高）

2.螺孔尺寸：4*ф3.0mm
