| 材質 | 鋁合金 |
|---|---|
| 產地 | 山東 |
| 規格 | 01 |
| 售后服務 | 保修一年 |
| 銷售方式 | 直銷 |
| 制造商 | 山東固聯電力科技有限公司 |
| 執行質量標準 | 國標 |
| 貿易屬性 | 內貿 |
| 發貨期限 | 10天 |
| 品牌 | 山東固聯 |
| 型號 | JTH |
| 加工定制 | 是 |
| 系列 | 光纜金具 |
| 質量認證 | ISO9001-2000 |
| 制造商零件編號 | 01 |
| 其它名稱 | 接頭盒 |

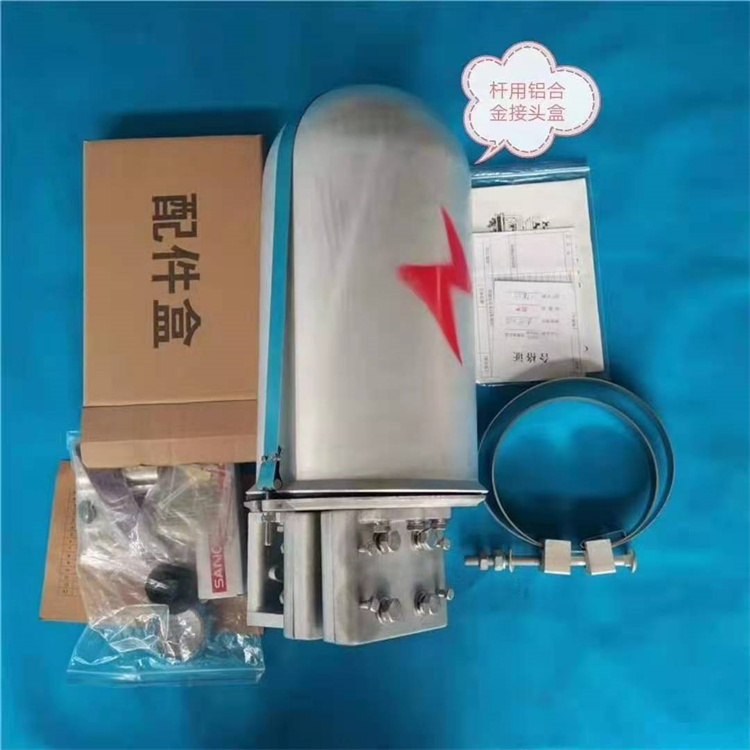

名稱：鋁合金光纜接頭盒 ADSS光纜接續盒光纜金具配件
又名：光纜中間接頭盒、光纜接續盒、帽式接頭盒
品牌：山東固聯
重量：6.0KG
外形尺寸：500*200*180mm
材質：鋁合金
光纜接頭盒分類：
ADSS光纜接頭盒：
一進一出 2孔 ，一進二出 3孔，二進二出 4孔，二進三出 5孔 ，三進三出 6孔；
OPGW光纜接頭盒：
一進一出 2孔 ，一進二出 3孔，二進二出 4孔，二進三出 5孔 ，三進三出 6孔；
產品特點：1.光纜接頭及余長采用送片式存纖，接頭保護形式為熱縮套管補強
2.接頭盒采用密封圈及硅膠密封，操作簡單可重復開啟，使用維修方便。
3.可根據要求將光纜接頭盒接頭，并配備的塔用或桿用固定安裝架。
4.存纖盤采用鋁支架，使用更輕便，避免了塑料支架斷裂的事故發生。
5.進線嘴采用車床加工，密封性能得到了更大的，避免了對光纖的損傷。
6.合金外殼采用電化處理，耐腐蝕，性能優良。
技術指標：1.全長500mm，外徑200mm，內徑180mm。
2.溫度性能：－40℃+60℃。
3.抗電強度：15KV直流，2分鐘不擊穿。
4.抗振性能：10級6次。
5.密封性能：100kpa,72小時，壓力不變。
6.大光纜外徑22mm，大接頭芯數144芯。
7.使用壽命50年。
ADSS/OPGW光纜鋁合金接頭盒規格
| 名稱 | 規格 | 芯數 | 重量(Kg) | 分類 | 材質和規格 |
|
一進一出ADSS/OPGW光纜接頭盒 | GJS 02 012 -H | 12 | 6.0 | 產品分桿用和塔用兩種，如為桿用，則需要提供桿經。 | 1材質：鋁合金 2規格：全長：500mm，外徑：200mm，內徑：180mm 3大光纜外徑：22mm，大接頭芯數192芯。
|
| GJS 02 024-H | 24 | 6.0 | |||
| GJS 02 036-H | 36 | 6.0 | |||
| GJS 02 048 -H | 48 | 6.0 | |||
| GJS 02 072-H | 72 | 6.0 | |||
|
二進二出ADSS/OPGW光纜接頭盒 | GJS 02 012 -H | 12 | 6.1 | 也適用于二進一出 產品分桿用和塔用兩種，如為桿用，則需要提供桿經。 | |
| GJS 02 024 -H | 24 | 6.1 | |||
| GJS 02 036 -H | 36 | 6.1 | |||
| GJS 02 048 -H | 48 | 6.1 | |||
| GJS 02 072-H | 72 | 6.2 |
1. 產品質量三包，對所有電力金具設備我公司均嚴格按照客戶所提供圖紙及技術要求（技術協議）并嚴格按照GB標準設計、生產和檢驗。
2. 原件采購、設備設計、產品生產制造等過程中，嚴格按下列質量標準進行控制，確保每個工序均處在質量受控狀態，從而保證產品質量。
中華人民共和國電力行業標準（DL/T763-2001）“架空線路用預絞絲金具技術條件”。
中華人民共和國電力行業標準（DL/758-2001）“接續金具”
中華人民共和國電力行業標準（DL/759-2001）”連接金具”
3. 所有出廠產品均嚴格按檢驗程序進行檢驗，保證產品一次交檢合格率99%，成品抽
查合格率。
4. 所有產品質保期為合同產品通過一個月試運行并通過終驗收之日起12個月。質保期內如果發現質量問題，供方在接到需方通知2個小時內（以傳真日期為準）給予答復，如屬于我方的責任，我方負責及時處理。
5. 對所有客戶均提供：技術更新、質量、服務更佳的產品。
金具的訂貨除按設計部門提供的金具型號、數量外，由于光纜金具與光纜技術參數配合要求嚴格，也就是說兩者要有很好的相容性，否則可能導致工程失敗。通常金具與纜應作配合性試驗后，才會有較高的可靠性。
一般金具訂貨時應提供如下技術參數：
1）光纜外徑（±0.2-0.3） mm
2）光纜破斷強度（UTS） KN
3）光纜大允許張力 KN
4）光纜每日運行張力 KN
5）光纜抗側壓強度 N/10cm
6) 運行檔距 M
7) 光纜外層絞絲的絞向 左/右
8）短路電流容量 i2t/ka2s
9) 計算橫截面積 mm2
2.光纜接頭盒需要提供以下參數：
1）光纜芯數。
2）幾進幾出及對應纜經。
3）分桿用和塔用兩種，如為桿用，則需提供桿經。
