| 類型 | 轉子泵 |
|---|---|
| 材質 | 不銹鋼 |
| 驅動方式 | 電動 |
| 性能 | 衛生 |
| 用途 | 管道泵 |
| 輸送介質 | 清水泵 |
| 泵軸位置 | 臥式 |
| 葉輪數目 | 單級 |
| 流量 | 600-2160（m3/h） |
| 重量 | 50（kg） |
| 電壓 | 220（V） |
| 功率 | 0.75（kw） |
| 規格 | 97-7.5,100-11,110-11,115-15,135-18.5,135-22,164-30,164-37 |
| 品牌 | GETE |
| 型號 | ZZ-Z-316-CN |
01.技術參數
經典款 國產電機 316L 齒輪減速 變頻電機轉子泵過液材質：SUS-316L其他材質：SUS-304最大流量：1-150 m?/H最大揚程：10-70 H(m)電機功率：0.75kw-37kw最高轉速：2800 min/1入口直徑：25mm出口直徑：25mm噪音水平：＜0.1MPa最高溫度：-10℃至120℃/248℉密封水壓：0.1MPa密封水量：0.25-0.5l/min最大壓力：0.5MPa衛生認證：3A-02-10/NO.1579機械密封材料：EPDM乙丙橡膠機械密封標準：FDA.177.2600機械密封類別：單端面內置機械密封、水沖洗雙端面機械密封葉輪類別：開式葉輪、半開式葉輪、閉式葉輪連接方式：快裝、焊接、活接、法蘭、DIN、SMS、3A、RJT電機類別：國產電機、防爆電機、ABB電機、西門子電機等電機符合標準：GB755-2008，GB10069-2008，Q/JBQS28-200002.產品概況
此設備整體設計符合GMP規范要求。
采用SUS304、SUS316及SUS316L不銹鋼制造，適用各種衛生級生產標準。
廣泛適用于各類液體物料的輸送，食品飲料、酒類、醫藥、乳品、精細化工、生物工程等領域。
不銹鋼凸輪轉子泵又稱膠體泵、凸輪泵、三葉泵、萬用輸送泵等，轉子泵屬于容積泵，輸送流量可以較精確的控制也可方便地制成變量泵。
此泵的轉速很低，一般在200rpm至600rpm之間，被輸送的物料被平穩地輸出而其成份不會受到破壞?？捎糜谳斔驼扯群芨叩奈镔|(zhì)也可以方便地制成輸出壓力較高的品種。
根據客戶管道連接方式的需要，可做成上進下出型轉子泵，根據客戶安裝方式及生產的需要，可做成移動型轉子泵，根據客戶調節轉速及流量的需要，可做成變頻調速型轉子泵。
03.產品特點

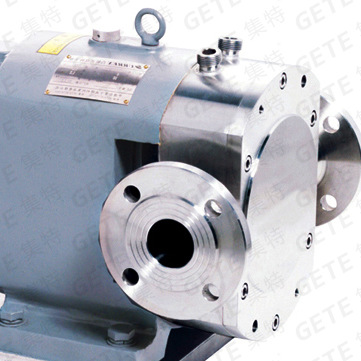

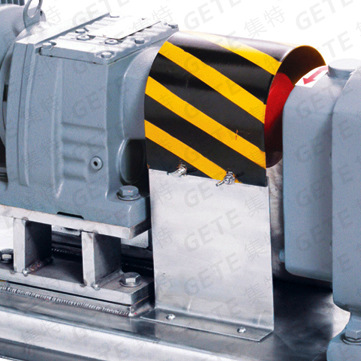

不銹鋼轉子泵采用聯軸整體組裝，使體積變?。ㄩL度可以減短100-250mm），減少占地面積，結構緊湊，外包不銹鋼，鏡面拋光，外形美觀，檔次高，避免原來涂膏刷漆的脫落。
減少彈性聯軸器功率消耗、噪音及磨損更換而提高工作效率。
最小的內部滑動和更長的使用壽命。
轉速一般在200rpm至600rpm之間，物料成份不會受到破壞。
可用于輸送粘度很高的物質，又稱膠體泵。
輸出高壓力物料，如1.5MPa。適用長距離或高阻力定量輸送。
性能優化：采用聯軸整體組裝，減少彈性聯軸器功率消耗，噪音及磨損更換而提高工作效率，得到了最高的效率，最小的內部滑動和更長的使用壽命。
此設備配置缺省配備國產品牌的電機，
50Hz，220v-240v，380v-420v，660v-690v, △ /y。
按照國際電工委：IEC60034-30、IEC60072
英國標準：BS4999-5000
澳洲標準：AS1359-2
德國標準：DIN42673
符合歐共體“CE”標記要求設計生產。
50Hz：1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw,
11kw,15kw,18.5kw,22kw,30kw,37kw
（可供組配防爆電機、ABB電機，滿足不同場合的需要）
05.型號類別
| 機 座 號 | 型 號 | 電機功率 | 排量（L）/轉 | 對應流量（L/H） | 調速范圍 | 建議范圍 |
| ZZ-Z | 97 | 7.5 | 0.65 | 3900-19500 | 100-500 | 100-400 |
| ZZ-Z | 100 | 11 | 0.8 | 5100-25500 | 100-500 | 100-400 |
| ZZ-Z | 110 | 11 | 1.05 | 6300-31500 | 100-500 | 100-400 |
| ZZ-Z | 115 | 15 | 1.4 | 8400-42000 | 100-500 | 100-400 |
| ZZ-Z | 135 | 18.5 | 1.74 | 10440-52200 | 100-500 | 100-400 |
| ZZ-Z | 135 | 22 | 1.74 | 10440-52200 | 100-500 | 100-400 |
| ZZ-Z | 164 | 30 | 2.6 | 15600-78000 | 100-500 | 100-400 |
| ZZ-Z | 164 | 37 | 2.6 | 15600-78000 | 100-500 | 100-400 |

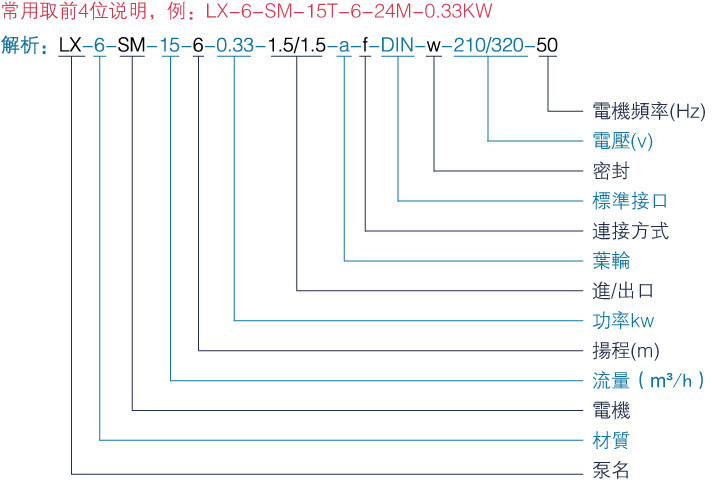

LX：離心泵 ZX：自吸泵 HC：回程泵 RH：乳化泵 RU：乳化泵 ZJ：均質機 SF：水粉混合器 LG：螺桿泵 ZZ：轉子泵 CG：儲罐
07.故障排除
常見故障 | 解決方法 | |
| 電機不能正常運行 | 保險絲燒壞 電機或電容燒壞 葉輪卡死 電源電壓過低 機械密封吸住 | 更換保險絲 修理電機或更換電容器 清除雜物 調整電壓為標準值 清晰機械密封或更換 |
| 漏水或電流不足 | 密封件破壞或磨損 電機轉速過低 | 更換密封件 檢查電壓是否正常 |
| 閥底漏水 | 閥體與水平面不垂直活塞卡死 閥體內部加重塊螺栓松動不密封 閥口與管接頭未旋緊 | 矯正垂直度 旋緊加重塊螺栓 旋緊底閥接口 |
| 泵正常運行但抽不上水 | 進水管漏氣 吸程太高 葉輪損壞 電機轉速過低，吸收管過長 | 清除漏氣現象 調整吸程，縮短吸水管長度 更換葉輪 檢查電壓是否正常 |
| 電機發熱 | 電壓過低 電機風葉損壞 暑天爆曬 電線過長 | 提高電壓 更換電機風葉 采取遮擋措施 縮短線路、增大線徑 |
| 流量/揚程下降 | 葉輪與泵體之間磨損過多 機械密封件損壞 引水管彎路太多 底閥被渣物堵塞 | 更換葉輪泵體 更換機械密封件 檢查管路，查明原因 拆卸底閥清洗 |
GETE集特
01.“集特風范”
自GETE成立以來，就代表著突破成規的天性、永無止境地追求不凡以及樂于創造的東亞匠人精神。
關注GETE，了解它是如何影響整個機械行業，并為之不斷續寫著風范的傳奇。
Since the founding of GETE, it represents a breakthrough in the nature of the rules,
the endless pursuit of extraordinary and willing to create the spirit of the artisans.Pay attention to GETE,
to understand how it is affecting the entire industry, and for the continuous writing style of the legend.

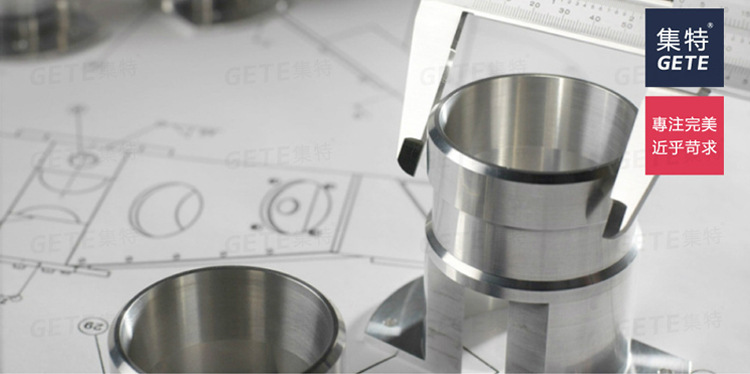

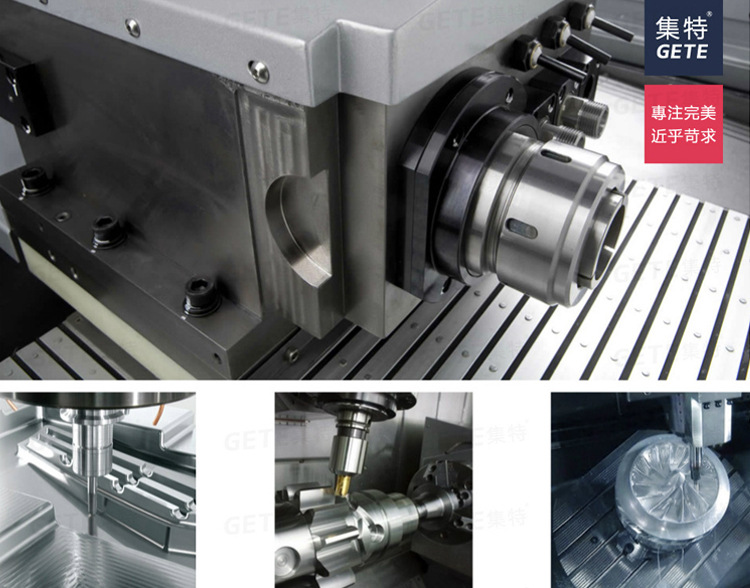

02.“制造工藝”
“專注完美，近乎苛求”——展現了GETE品牌難能可貴的工藝精神，確保每臺產品的從研發、制造、組裝、調校及每道工藝，
致力于卓越不凡的品質，捍衛用戶認可這片真正的價值凈土。
"Attention to perfect, demanding" ——to show the spirit of the GETE brand praiseworthy for one's
excellent conduct process,To ensure that each product is made from R & D, manufacturing,
assembling, adjusting and every process,To defend the true value of the land of the pure land of the.
03.“檢驗規范”
所有產品均根據精確的內部程序經過嚴格檢測。一切瑕疵都逃不過工坊專家們的慧眼。
完美演繹精工理念：對每一個部件都精心甄選、每一個步驟都以激情引領卓越。
All products are strictly tested in accordance with the precise internal procedures. All the defects can not escape the eye of
experts workshop.Perfect interpretation of the concept of the work of the idea: each
component is carefully selected, each step is to lead with passion.
04.“適用領域”
食品、制藥、日化、水、乳制品、飲料、調味劑、精細化工、蛋白、酵母、生物……
Food, pharmacy, daily chemical, water, dairy products, beverage, flavoring agent, fine chemicals, protein, yeast, biological
|
