包裝 | 簡易包裝 |
---|---|
產品用途 | 除梗破碎 |
電壓 | 380 |
功率 | 0.75 |
凈重 | 400 |
適用范圍 | 果蔬加工廠設備,冷凍食品廠設備,休閑食品廠設備,酒廠設備 |
外形尺寸 | 1600*500*1400 |
種類 | 破碎機 |
營銷 | 新品 |
品牌 | 天眾 |
型號 | JCP |
加工定制 | 是 |
一、 設備概況:

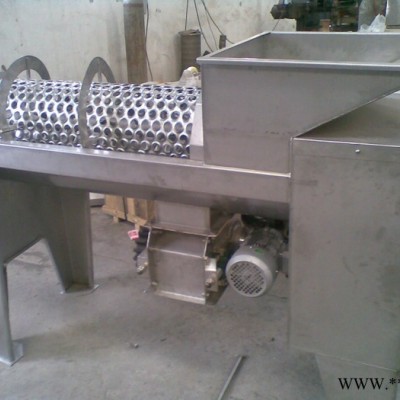

本設備是葡萄酒廠處理新鮮葡萄的專用設備??蓪?duì)葡萄進行果、梗分離、清除梗枝、破碎、輸送果漿等工藝過程。是中小型葡萄酒廠理想的葡萄前期加工設備。主要技術特點是先除梗后破碎,還具有不除梗直接破碎之功能。破碎輥為無毒高彈性橡膠制造,對葡萄果核有保護作用。由無級調速機驅動的進料螺旋可得理想的進料速度。除梗裝置可根據葡萄品種不同而調整轉速,破碎后的葡萄由下部的螺桿向外輸送,水平距離可達80米。整機與葡萄接觸部分及外露部分全部用**不銹鋼材料制造。
轉篩孔徑28毫米,如葡萄果粒過大或過小,訂貨時需注明。
二、 主要技術參數:
產品型號:JCP——5 JCP——10 JCP——10
1、 生產能力:5——6t/h 7——10t/h 15——20t/h
2、 除梗轉篩:
直 徑:330mm 420mm 500mm
篩網孔徑:28mm 28mm 28mm
3、 除梗軸:
回轉直徑:290mm 370mm 440mm
4、 破碎裝置:
輥?zhàn)訑?shù)量:2組 2組 2組
輥?zhàn)娱g隙:4——15mm 4——15mm 4——15mm
5、 電機功率:
進料除梗:1.5Kw 2.2Kw 3Kw
破 碎:0.75Kw 1.1Kw 1.1Kw
輸 漿泵:
電機功率:3Kw 5.5Kw 7.5Kw
出口管外徑:75mm 100mm 100mm
6、 設備重量:578Kg 635Kg 875Kg
(不含輸漿泵)
7、外形尺寸:(mm)長*寬*高 1836*630*1352 2286*834*1574 2632*910*1802
8、 設備占地:3.8m*3.2m 4m*3.4m 4.5m*4.5m
三、主要結構:
本設備主要由進料、除梗、破碎、輸漿、機架等部分組成。
1. 進料裝置:
進料裝置位于除梗裝置的前端,主要部件為一輸送螺旋,機械式無級調速,與除梗裝置同一動力??筛鶕?jù)不同的葡萄品種調節進料速度,以達到滿意的除梗效果。(JCP——5型不帶無級調速器)
2. 除梗裝置:
由除梗軸、除梗轉篩和偉動系統組成。除梗軸上安裝有呈螺旋狀分布的除梗葉片。除梗轉篩由不銹鋼板沖孔成形,前段孔徑28mm,后段孔徑20mm,它的作用是將果、梗分離,并將梗枝排出機外。
除梗裝置傳動系統位于機架前端,由蝸輪無級調速減速機通過鏈輪鏈條驅動。
3. 破碎裝置位于除梗轉篩下部,由兩組破碎輥組成。兩輥間隙可在4——15mm之間任意調節,破碎裝置與機架由鉸鏈聯接,快開把手鎖緊,將鎖緊螺母松開,即可拉開清洗。
4. 輸漿泵:
輸漿泵為單螺桿泵,它裝在破碎裝置下面,與主機不相聯,既便于清洗又減小了主機工作時的振動。
5. 機架:
機架是聯接設備各部分的支承件,全部由**不銹鋼制造。
