電氣性能
1.基本電氣參數
1.1額定電壓：380V
1.2額定電流：400-3200A
1.3分?jǐn)嗄芰Γ?br /> 　　有效值(KA)：15-50
　　峰值(KA)：30-105
2. 主電路方案
　　GGD柜的主電路方案原來設計了129個方案，共298個規格，根據多年的工作經驗，我們選用了45個
　　常用方案(見附表)，其中包括進線、母聯、饋電、補償?shù)确桨福缬脩粲刑厥庖?，我們可為用戶另外設計。
3. 主母線及母線夾
　　主母線均采用搪錫銅母線，外套進口絕緣熱塑管，這樣增加了主母線的導電能力和絕緣強度。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，機械強度和絕緣強度高，自熄性能好。
4. 電器元件選擇
　　柜內均采用質量高，性能好的電器元件，如主開關以DW17(ME)開關為主，塑殼開關以CM1系列為主，刀開關為HD 13 BX、HS 13 BX等系列，如用戶要求，也可選用用戶指定的其它產品

主要用途

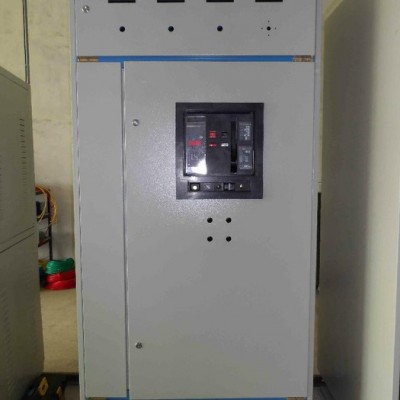

　　GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
　　GGD型交流低壓配電柜是根據能源部主管上級、廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性能好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。
　　GGD型交流低壓配電柜符合IEC439<<低壓成套開關設備和控制設備>>，GB7251<<低壓成套開關設備>>等標準。

正常使用條件
1.周圍空氣溫度不高于+40℃，不低于-5℃；24H內的平均溫度不得高于+35℃。
2.戶內安裝使用，使用地點的海拔高度不超過2000m。
3.周圍空氣相對濕度在**高溫度為+40℃時不超過50％，較低溫度時允許有較大的相對濕度(例如+20℃時為90％)，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.設備安裝時與垂直面的傾斜度不超過5°。
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
6.用戶有特殊要求時可與制造廠協商解決
