| 容量 | 5KVA |
|---|---|
| 高壓電壓 | 50kV |
| 高壓電流 | 100mA |
| 電源相數 | 單相 |
| 額定功率 | 5KW |
| 類型 | 油浸式 |
| 冷卻方式 | 油浸自冷式 |
| 頻率特性 | 中頻 |
| 外形結構 | 立式 |
| 應用范圍 | 高壓試驗 |
| 鐵心形狀 | CD型 |
| 冷卻形式 | 液/油浸式 |
| 品牌 | 國電華美 |
| 型號 | HM-YD |
| 繞組形式 | 雙繞組 |
| 鐵心形式 | 芯式 |
產品價格、參數規格僅供參考，具體請聯系客服
一、產品概述

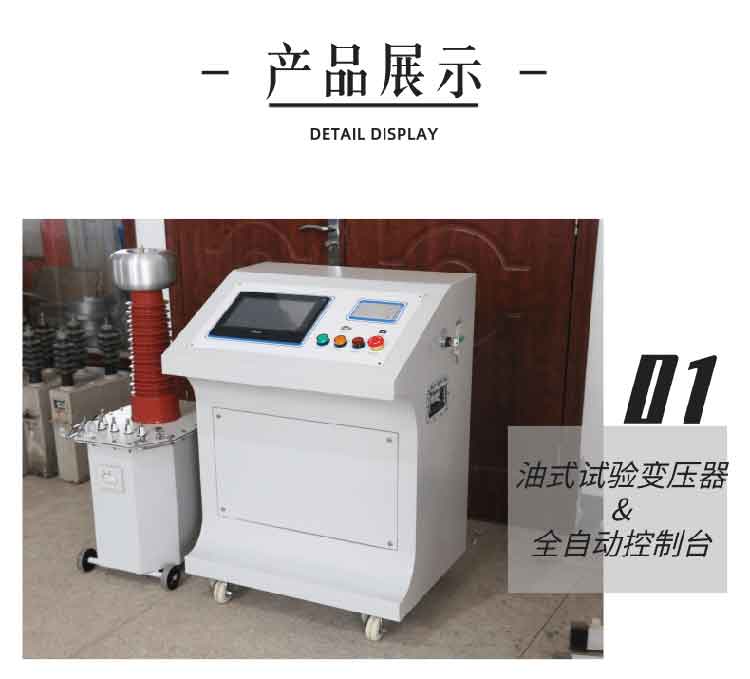

交流耐壓試驗裝置由HM-YD(JZ)系列高壓試驗變壓器和 HMTC系列智能操作臺組成,產品規格、參數可根據客戶試驗要求定制，展示規格為 10kVA/100kV 智能控制交流耐壓試驗裝置 ！
HM-YD(JZ)系列輕型高壓試驗變壓器是在TDM(G)系列試驗變壓器的基礎上經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、使用壽命長，結構緊湊、功能齊全、通用性強和使用方便等特點。
HMTC 系列智能操作臺，配套試驗變壓器使用，是根據行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單。
二、產品參數：

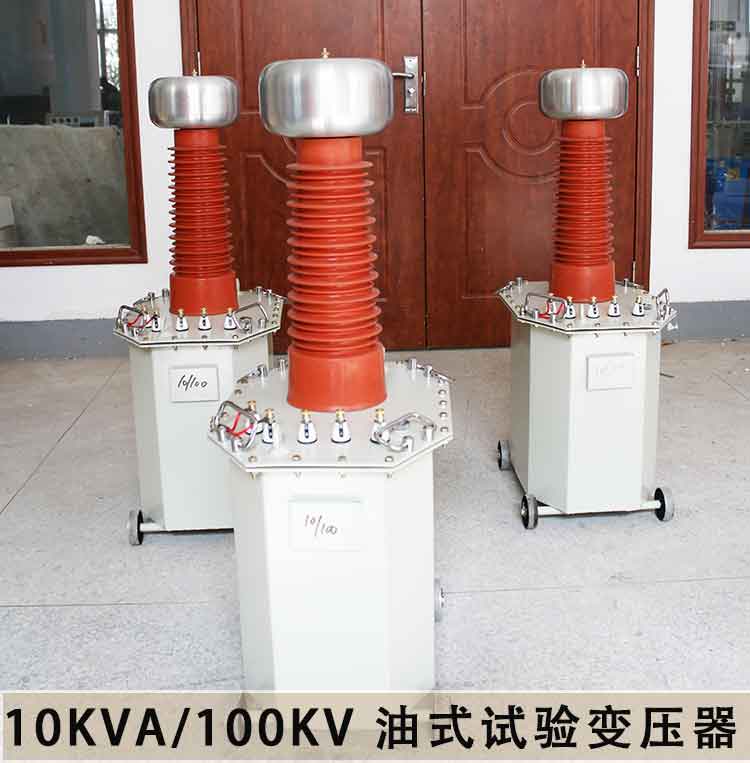

HMYDJ-10kVA/100kV 油浸式高壓試驗變壓器參數：
容量：10kVA
電壓：AC 100kV,DC 140kV低壓電壓：200V
測量電壓：100V
高壓電流：100mA
低壓電流：50A
HMYDJ-10kVA 智能操作臺參數：
額定容量：10kVA
低壓電流：0～50A
低壓電壓：0～200V
高壓電壓：0～100kV
高壓電流：0～0.1A
儀表電壓：0～100V
電壓測量精度： 1.0 ％FS ±3 字
電流測量精度： 1.0 ％FS ±3 字
計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)
電源電壓： AC220V ±10%；50Hz±2 Hz
使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85%RH
三、結構特性：
油浸式高壓試驗變壓器特點：
● 產品規格齊全，配套性強，可單臺或串級使用。
● 一機多用，靈活輕巧。

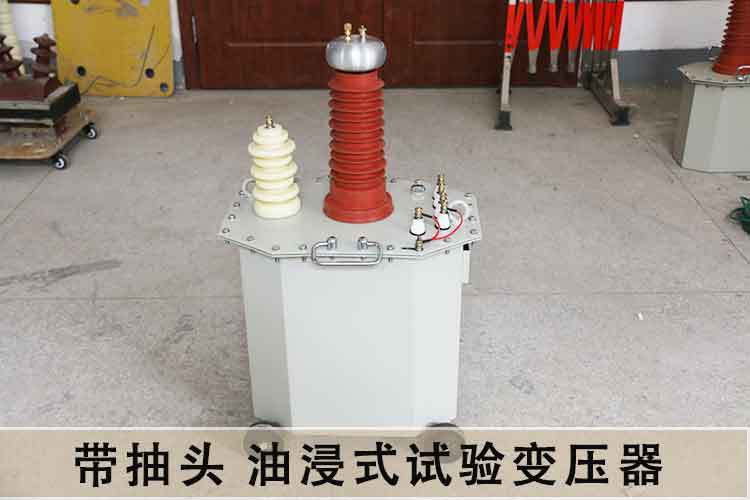

● 根據用戶需要可加裝高壓抽頭，便于高壓試驗所用。
● 可根據用戶特殊試驗要求（如長期運行）及規格進行定制。
智能操作臺特點：
● 電壓、電流、時間、狀態信息及提示信息等數據10寸大屏液晶顯示，讀數清晰、直觀；
● 全中文界面，操作簡單明了，可適應多種應用場合；
● 觸摸式操作，所有功能均可通過提前預設，提高了產品的安全性、可靠性；
● 狀態提醒功能，全中文引導式操作；
● 報警功能，合閘報警，5秒鐘蜂鳴報警提示；電壓信號采集異常，蜂鳴報警；
● 急停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的急停；
● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，設備自動降壓，自動回到零位；
● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由觸摸鍵控制，設備自動判斷上/下限位，有過電壓、過電流保護；
● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
