一、產品簡介：

該裝置主要針對10kV交聯電纜及其系統、10kV水力發電機、主變、母線、GIS、互感器等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

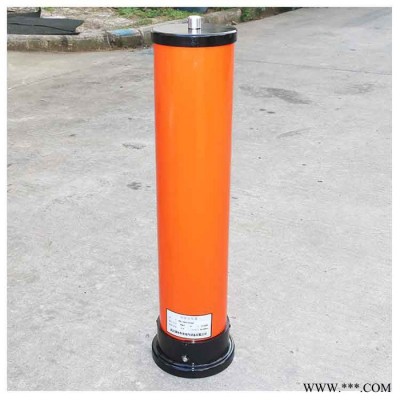

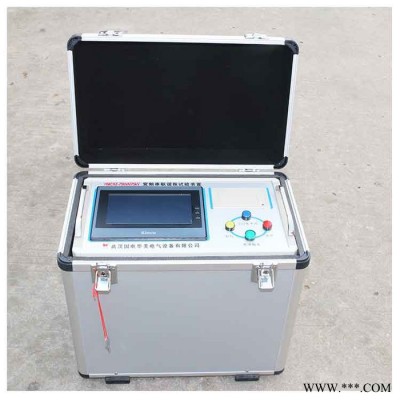

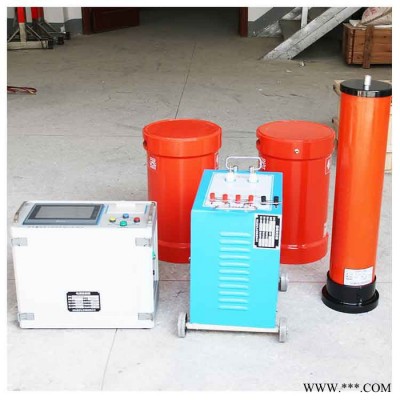

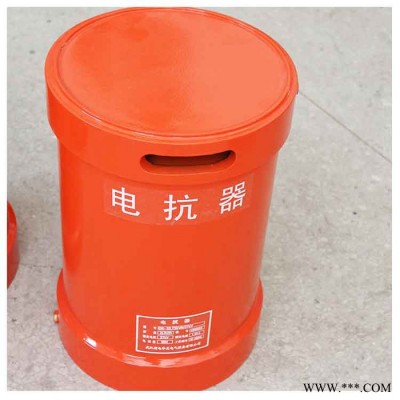

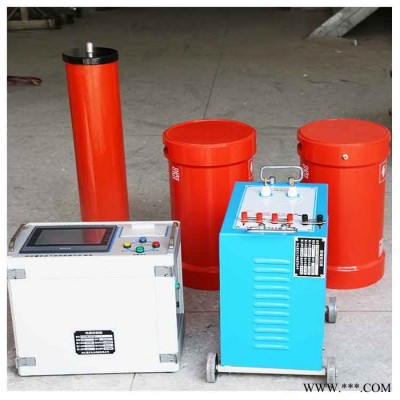

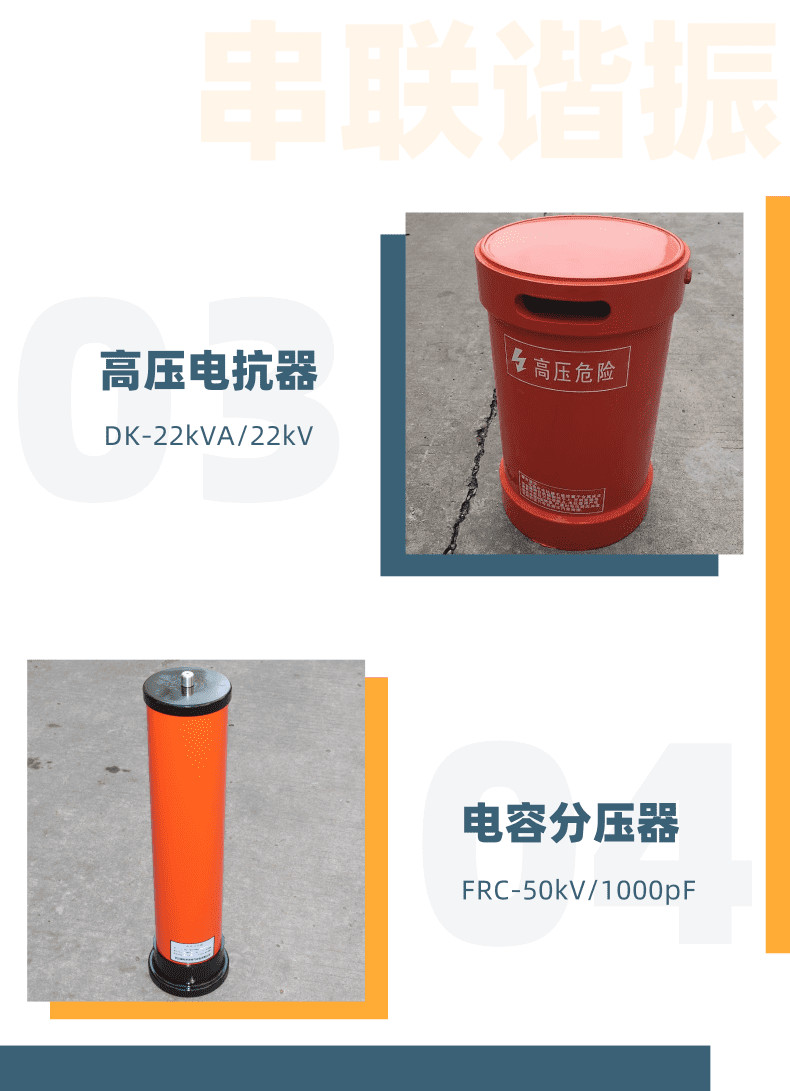

該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

產品別稱：串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置

二、產品可適用的被試品

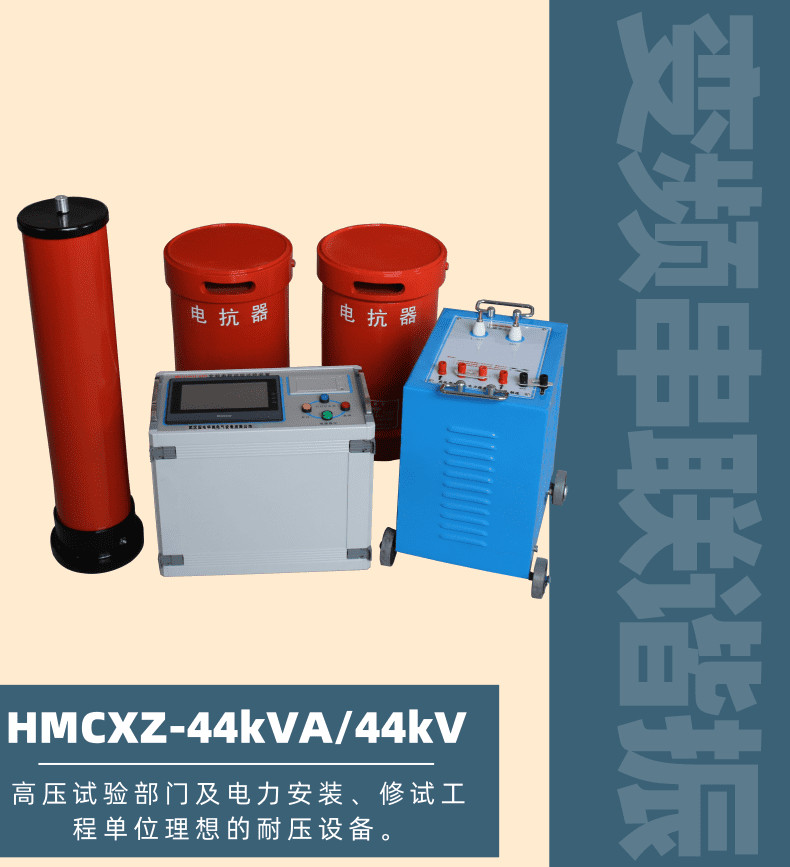

 （以HMCXZ-44kVA/44kV串聯諧振裝置為例）：

1、10kV，300mm2及以下，1000m電纜交流耐壓試驗，電容量≤0.3755μF，試驗頻率為30-300Hz，試驗電壓22kV。

2、滿足10kV/2500kW電機的交流耐壓試驗，試驗頻率45~65Hz，試驗電壓不超過22kV。

3、10kV/6300kVA電力變壓器交流耐壓試驗，試驗頻率為45-65Hz，試驗電壓不超過44kV。

4、10kV多組合開關柜、互感器、絕緣子、穿墻母排交流耐壓試驗試驗頻率為45-65Hz，試驗電壓不超過44kV。

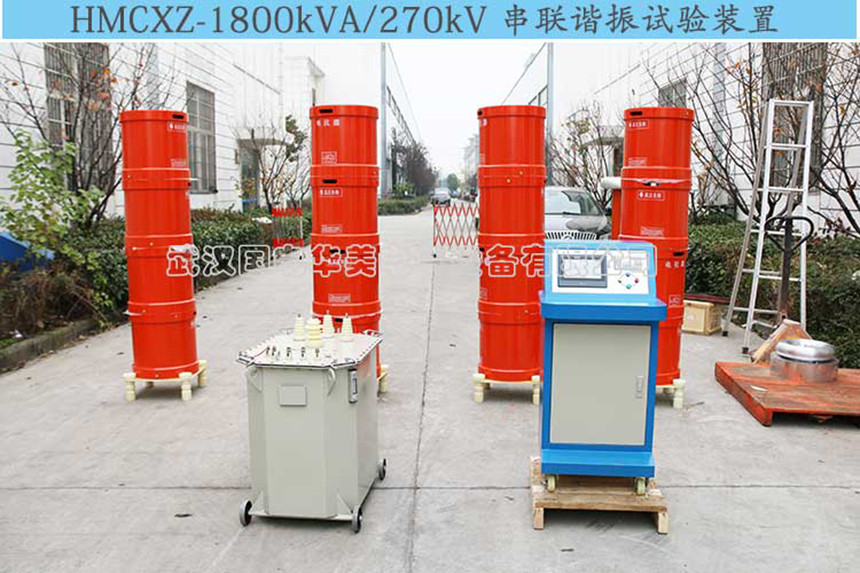

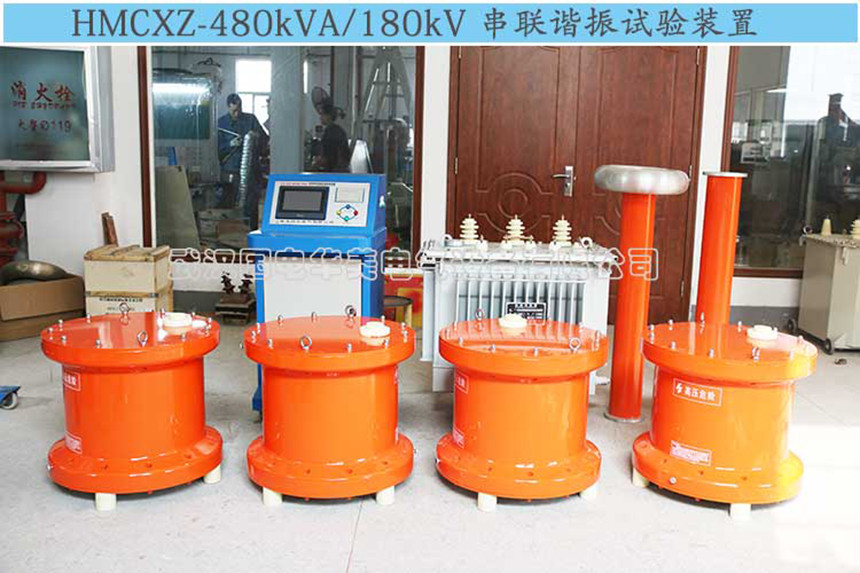

 三、其他規格產品展示（支持定制）

四、產品技術特點

·所需電源容量大大減小。在整個系統中，電源只需要提供系統中有功消耗的部分，試驗所需的電源功率只有試驗容量的1/Q。

·設備重量和體積大大減少。諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

·改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

·防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

·不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，不會出現任何恢復過電壓。
