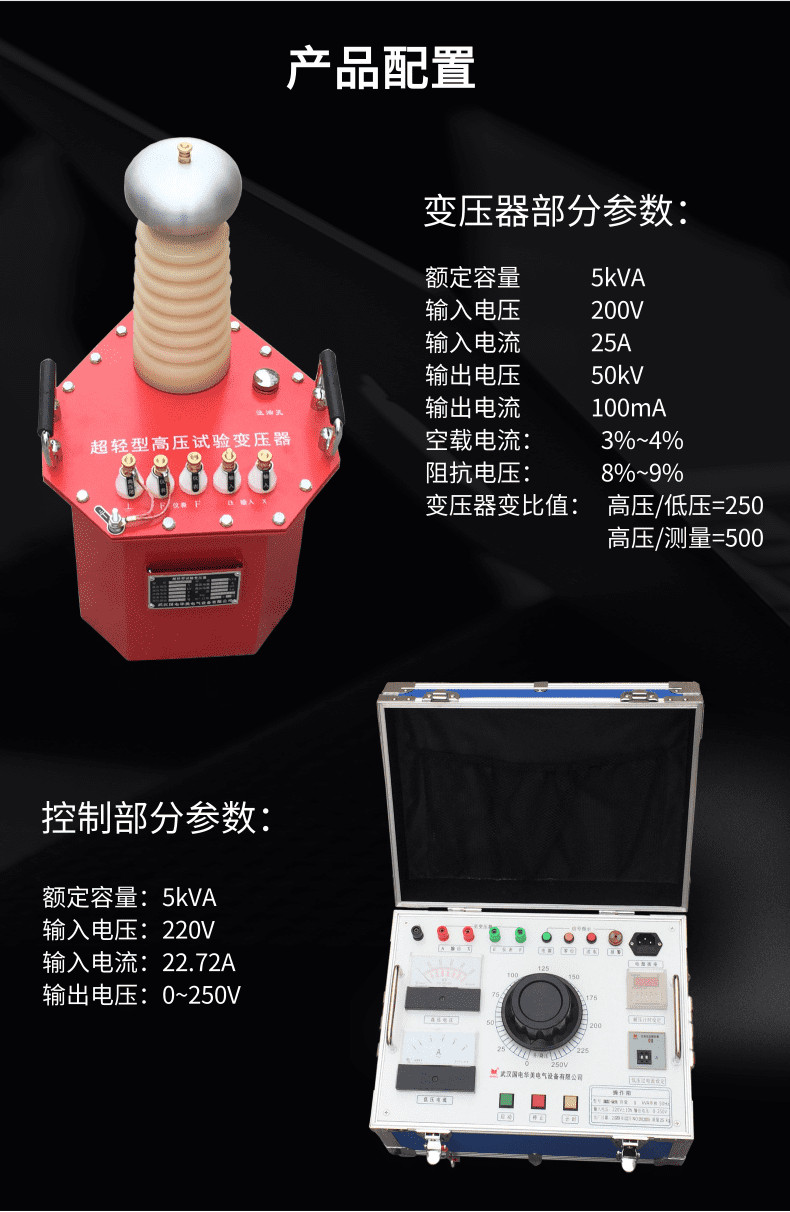

容量	5KVA
高壓電壓	50kV
高壓電流	100mA
電源相數	單相
額定功率	5KW
類型	油浸式
冷卻方式	油浸自冷式
頻率特性	中頻
外形結構	立式
應用范圍	高壓試驗
鐵心形狀	CD型
冷卻形式	液/油浸式
品牌	國電華美
型號	HMYD
繞組形式	雙繞組
鐵心形式	芯式

產品價格、參數規格僅供參考，具體請聯系客服

一、產品概述

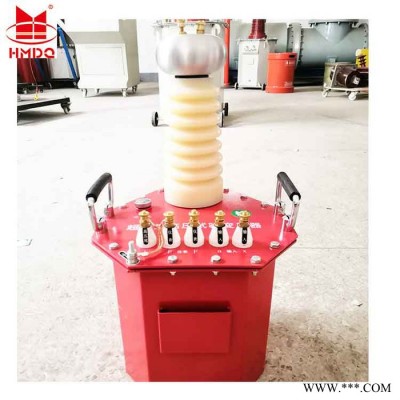

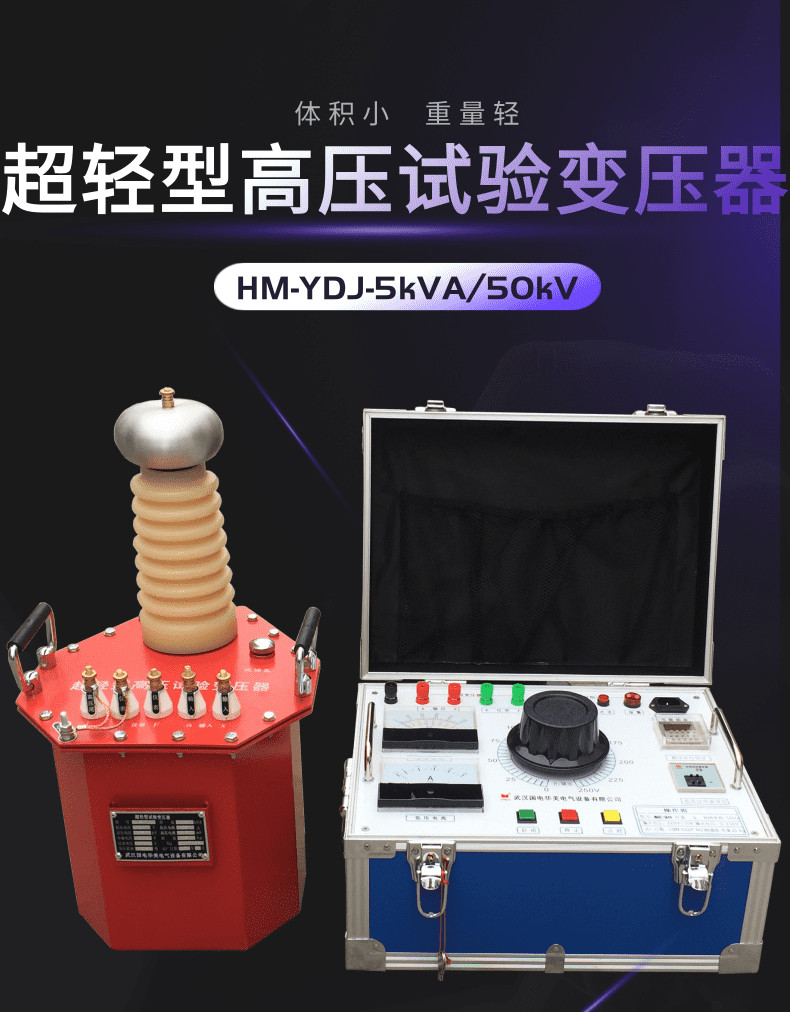

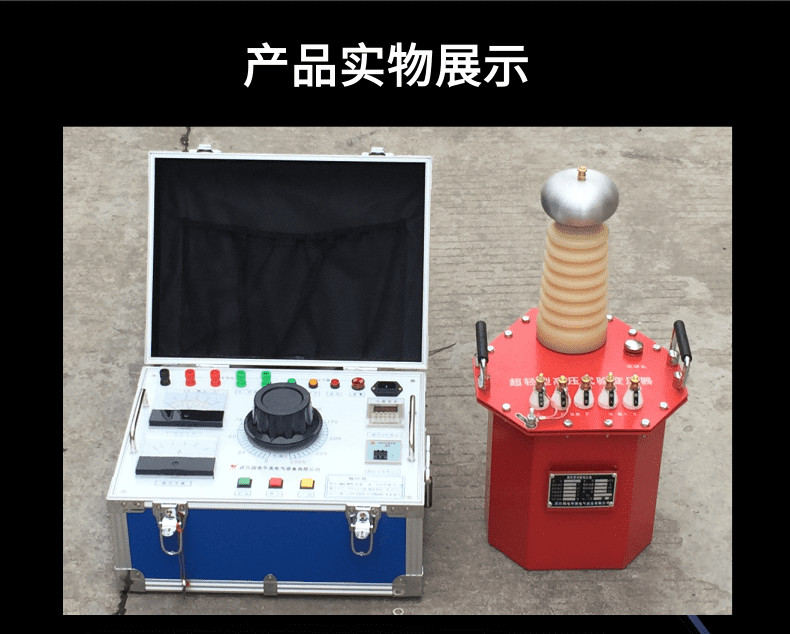

HM-YD(JZ)系列輕型高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。HM-YD(JZ)系列輕型高壓試驗變壓器是在TDM(G)系列試驗變壓器的基礎上經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、使用壽命長，結構緊湊、功能齊全、通用性強和使用方便等特點。
特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻耐壓試驗或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品別稱：油浸式試驗變壓器、工頻耐壓試驗裝置、高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀

二、結構特性：

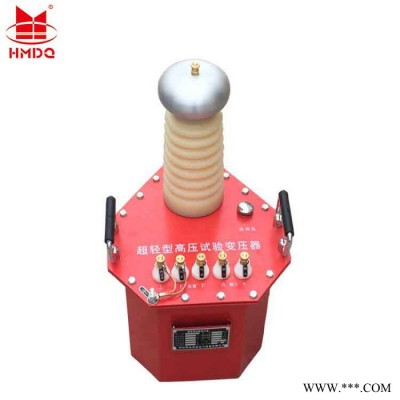

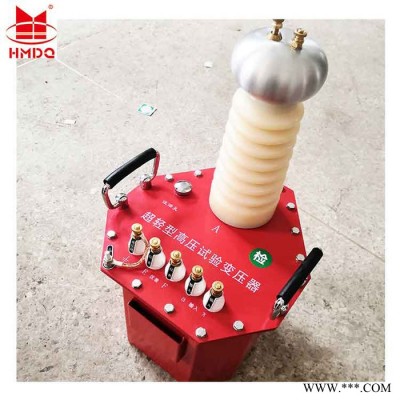

HM-YD(JZ)系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方

三、產品特點：
1、產品規格齊全，配套性強，可單臺或串級使用。
2、一機多用，靈活輕巧。
3、根據用戶需要可加裝高壓抽頭，便于高壓試驗所用。

4、可根據用戶特殊試驗要求（如長期運行）及規格進行定制。
