| 容量 | 3kVA-100kVA(可定制) |
|---|---|
| 輸入電壓 | 200V |
| 輸出電壓 | 50kV-200kV(可定制) |
| 電源相數 | 單相 |
| 類型 | 油浸式 |
| 冷卻方式 | 油浸自冷式 |
| 頻率特性 | 中頻 |
| 外形結構 | 立式 |
| 應用范圍 | 電氣耐壓試驗 |
| 鐵心形狀 | CD型 |
| 冷卻形式 | 液/油浸式 |
| 品牌 | 國電華美 |
| 型號 | HM-YD(JZ) |
| 繞組形式 | 雙繞組 |
| 鐵心形式 | 芯式 |
產品價格、參數規格僅供參考，具體請聯系客服
一、產品概述
HM-YD(JZ)系列輕型高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。本系列產品具有體積小、重量輕、使用壽命長，結構緊湊、功能齊全、通用性強和使用方便等特點。
特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻耐壓試驗或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品別稱：油浸式試驗變壓器、工頻耐壓試驗裝置、高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀
二、產品參數
（以HMYDJ-5kVA/50kV規格為例，其他規格參數請咨詢客服）

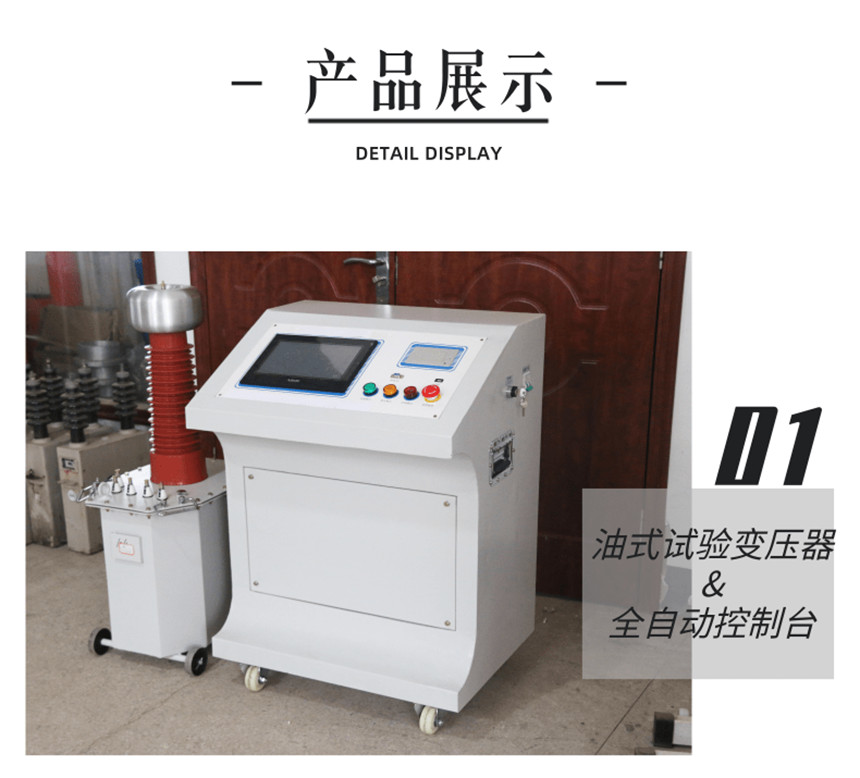

油浸式試驗變壓器：
容量：5kVA
輸出電壓：AC 50kV DC 70kV
輸出電流：100mA
輸入電壓：200V
輸入電流：25A
變壓器油：25#
運行時間：1min（長期運行可定制）
配套控制部分
容量：5kVA
輸入電壓：220V
輸出電壓：0-250V
輸出電流：22.7
頻率：50HZ
三、產品特點：
1、產品規格齊全，配套性強，可單臺或串級使用。
2、一機多用，靈活輕巧。
3、根據用戶需要可加裝高壓抽頭，便于高壓試驗所用。

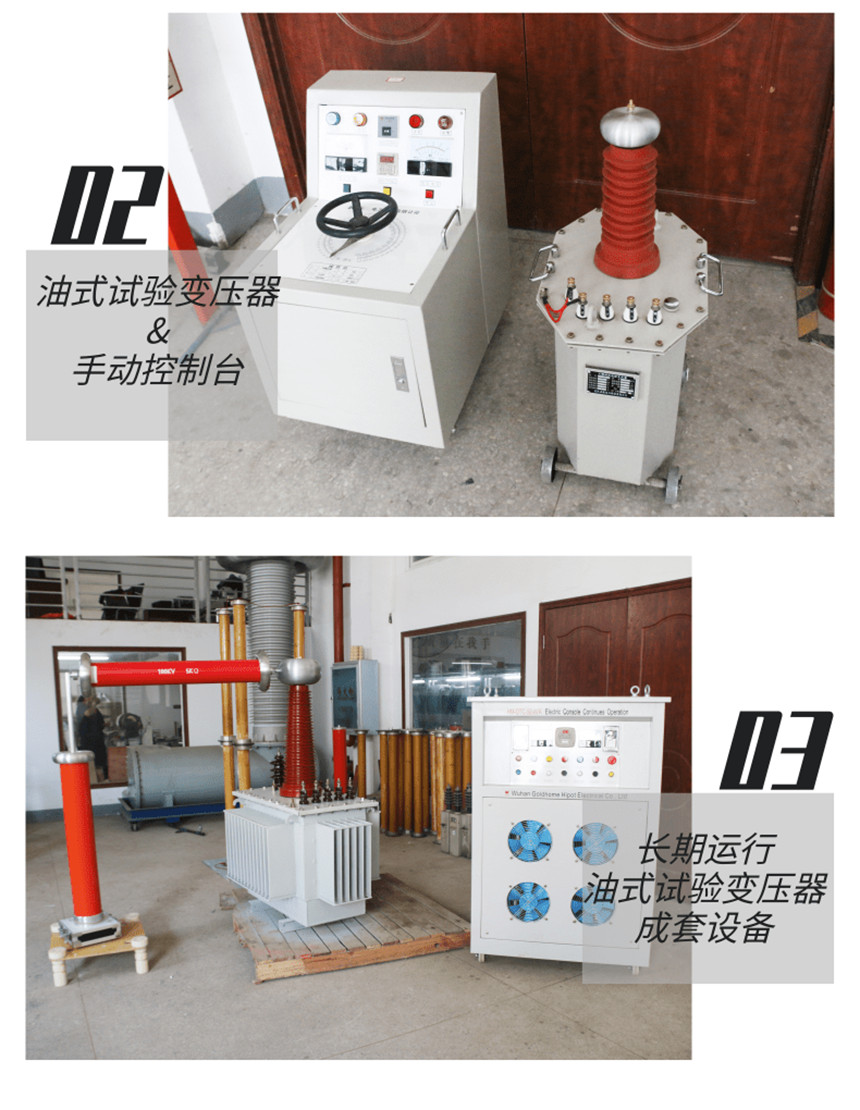

4、可根據用戶特殊試驗要求（如長期運行）及規格進行定制。
四、結構特點
HM-YD(JZ)、TDM(G)系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方
