額定電流	100
電機容量	70
產品系列	E700
電源相數	三相
額定電壓	3相380～480V 50/60Hz
供電電壓	低壓
控制方式	電壓矢量
濾波器	濾波器內置
應用范圍	通用
營銷方式	代理現貨
適配電機功率	0.4～22kW
輸出電壓調節方式	PWM控制
外型	鐵殼
品牌	三菱FR-E7系列
型號	FR-E740-75K-CHT
電源性質	通用

寧波北侖三菱變頻器維修

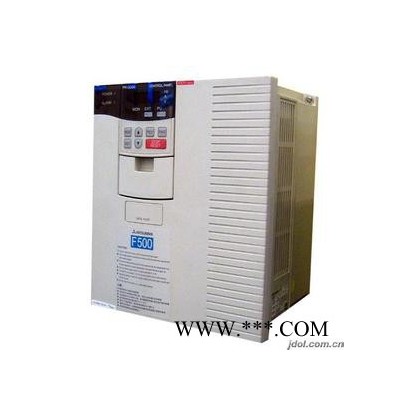

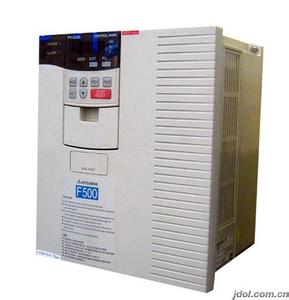

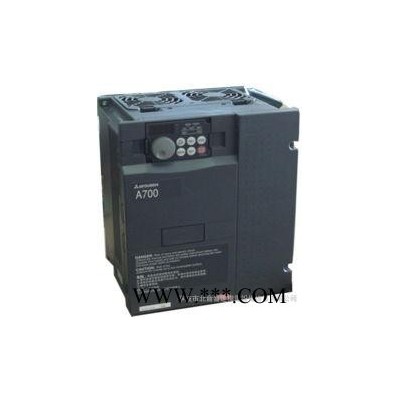

簡介 三菱變頻器是世界知名的變頻器之一， 三菱變頻器（圖 1 ） 由三菱電機株式會社生產，在世界各地占有率比較高。三菱變頻器來到中國有 20 多年的歷史，在國內市場上，三菱因為其穩定的質量，強大的品牌影響，有著相當廣闊的市場，并已廣泛應用于各個領域。 三菱變頻器目前在市場上用量**多的**是 A700 系列，以及 E700 系列， A700 系列為 通用型變頻器 ，適合高啟動轉矩和高動態響應場合的使用。而 E700 系列則適合功能要求簡單，對動態性能要求較低的場合使用，且價格較有優勢。 電磁干擾的影響 在現代工業控制系統中，多采用微機或者 PLC 控制技術，在系統設計或者改造過程中，一定要注意三菱變頻器對微機控制板的干擾問題。三菱變頻器受外界干擾來源如圖 1 所示，由于用戶自己設計的微機控制板一般工藝水平差，不符合 EMC 國際標準，在采用三菱變頻器后，產生的傳導和輻射干擾，往往導致控制系統工作異常，因此需要采取下述必要

良好的接地。電機等強電控制系統的接地線必須通過接地匯流排可靠接地，微機控制板的屏蔽地，應單獨接地。對于某些干擾嚴重的場合，建議將傳感器、I/0接口屏蔽層與控制板的控制地相連。

給微機控制板輸入電源加裝EMI濾波器、共模電感、高頻磁環等，可以有效抑制傳導干擾。另外，在輻射干擾嚴重的場合，如周圍存在GSM、或者小靈通基站時，可以對微機控制板添加金屬網狀屏蔽罩進行屏蔽處理。
給三菱變頻器輸入端加裝EMI 濾波器，可以有效抑制三菱變頻器對電網的傳導干擾，加裝輸入交流和直流電抗器，可以提高功率因數，減小諧波污染，綜合效果好。在某些電機與三菱變頻器之間距離超過100 m 的場合，需要在三菱變頻器側添加交流輸出電抗器，解決因為輸出導線對地分布參數造成的漏電流保護和減少對外部的輻射干擾。一個行之有效的方法**是采用鋼管穿線或者屏蔽電纜的方法，并將鋼管外殼或者電纜屏蔽層與大地可靠連接。值得注意的是在不添加交流輸出電抗器時，如果采用鋼管穿線或者屏蔽電纜的方法，增大了輸出對地的分布電容，容易出現過流。當然在實際應用中一般采取其中的一種或者幾種方法。
對模擬傳感器檢測輸入和模擬控制信號進行電氣屏蔽和隔離。在三菱變頻器組成的控制系統設計過程中，建議盡量不要采用模擬控制，特別是控制距離大于1m，跨控制柜安裝的情況下。因為三菱變頻器一般都有多段速設定、開關頻率量輸入輸出，可以滿足要求。如果非要用模擬量控制時，建議一定采用屏蔽電纜，并在傳感器側或者三菱變頻器側實現遠端一點接地。如果干擾仍舊嚴重，需要實現DC/DC隔離措施?？梢圆捎脴藴实腄C/DC模塊，或者采用對v/f轉換光隔離,再采用頻率設定輸入的方法。 三菱變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。三菱變頻器主要采用交 — 直 — 交方式（ VVVF 變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。三菱變頻器的電路一般由整流、中間直流環節、逆變和控制 4 個部分組成。整流部分為三相橋式不可控整流器，逆變部分為 IGBT 三相橋式逆變器，且輸出為 PWM 波形，中間直流環節為濾波、直流儲能和緩沖無功功率
