簡介
EMERSON的EX5/EX6/EX7/EX8是用于制冷，空調及工業冷卻領
域具有**調節制冷劑流量功能的步進電機驅動控制閥。
EX5/EX6/EX7/EX8僅為執行機構，需要控制器/驅動器。
EMERSON提供以下幾種不同的解決方案：
·EXD-S 獨立驅動過熱度控制器
·EXD-U 模擬信號輸入通用型驅動模塊
·EC3-331 冷庫控制器
·其他方案

特點
·多種功能可作為膨脹閥,熱氣旁通閥,吸氣壓力調節閥,
 冷凝壓力調節閥,液位控制器等使用
·全封閉設計
·步進電機驅動
·極短時間內從全關到全開
·高**性
·極長壽命
·完全關閉功能可省去電磁閥
·流量變化呈線性

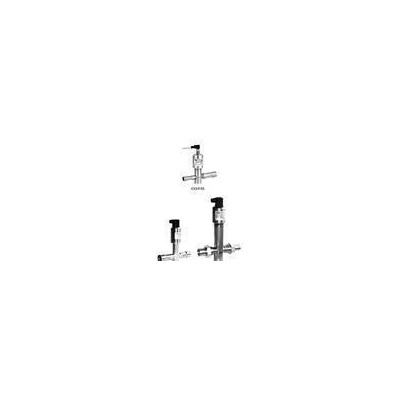

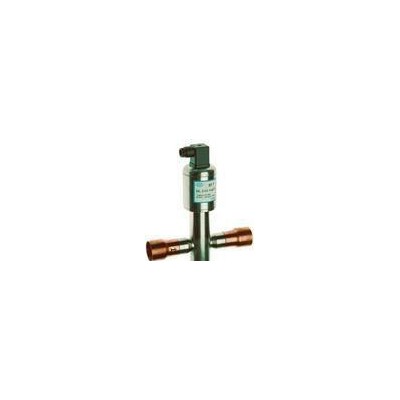

 步進電機式電子膨脹閥EX5/6/7/8
·寬廣的冷量范圍
·連續的冷量調節，在制冷回路中無液錘現象
·電機與閥合為一體，可靠性高
·陶瓷材料的閥板和閥口部件耐磨損
·歐洲**號碼No.0743476,美國**號碼No.5735501,
 日本**號碼No.28225789.
·平衡閥口設計
·耐腐蝕的不銹鋼閥體
·適用于所有CFCs，HCFCs和HFCs

功能
1）電機
EX5/EX6/EX7/EX8由一個兩相的雙極步進電機驅動。此電機與其他種類的步進電機的操作特性一樣,例如:電機受到來自驅動模塊的電脈沖驅
動,可向任意方向旋轉。否則電機將保持原位。旋轉方向取決于電脈沖的相位,旋轉角度的大小取決于脈沖的數量。一個脈沖將驅動電機一步,例
如:轉子將移動=1.8。。連續的脈沖將使其不斷旋轉。轉子的驅動軸與一傳動軸連接從而把閥芯
組件的旋轉運動轉為閥板的線性運動。
2）閥體
門形閥板是經特殊設計用于線性流量特性,可在寬廣的冷量范圍內使閥開啟程度與流量呈線性關系。(冷量對應電機步數)閥板和閥口由陶瓷制
成,使其具有**的流量特性,高可靠性,極長的壽命。柔性閥板可以消除由進出閥的壓差產生的水平推力對閥芯組件和步進電機軸的影響。
EX5/EX6/EX7/EX8的內部設計是ALCO的**設計。
EX5/ EX6的步進電機滿步數為750步,EX7的步進電機滿步數為1600步,而EX8的步進電機滿步數為2600步。
閥在全關位置的機械止動點做為參考點。通過使閥在機械止動點仍趨向關閉位置并壓緊在截?cái)嗝?可以使控制器復位。例如:通過驅動閥使其走
過的步數超過總步數,可以確定閥完全被關死,這時的參考點是準確的。
選型表格（作為膨脹閥作用
