| 電動機功率（kW） | 0 |
|---|---|
| 不平衡量減少率 | 0 |
| 產地 | 廣東佛山 |
| 產品型號 | YYQ-16 |
| 電壓 | 220V |
| 工件質量范圍 | 1.6~16 |
| 類型 | 驅動平衡機 |
| 品牌 | 海諾平衡機 |
| 型號 | YYQ-16 |
| 加工定制 | 是 |
| 工件直徑范圍 | 400 |
| 平衡轉速 | 2500 |
| 加工定制： | 是 | 品牌： | 海諾平衡機 |
|---|---|---|---|
| 型號： | YYQ-16 | 類型： | 臥式平衡機 |
| 工件質量范圍： | 16 | 工件直徑范圍： | 400 |
| 平衡轉速： | 3000 | 不平衡量減少率： | 90 |

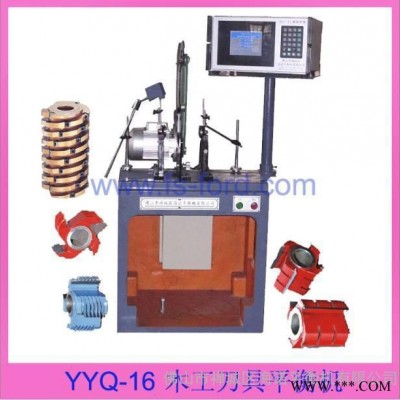

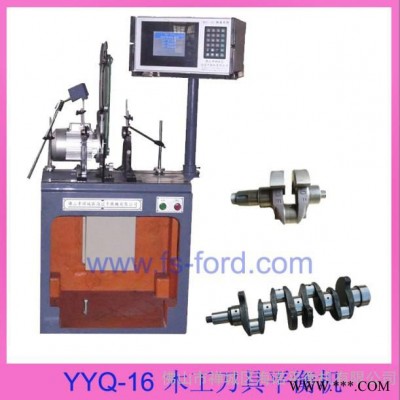

YYQ– 16型臥式硬支承轉子專用平衡機
一、產品技術參數及指標：
1、工件**大質量：1.6～16 Kg 2、工件**大直徑 ≤400mm
3、平衡轉速 300-1500r/min
4、兩支承間距離：80～600mm 支承軸徑范圍：8～40mm
5**小可達剩余不平量emar ≤0.3g.mm/kg
6、不平衡量減少率URR ≥90%
7、圈帶傳動處軸徑范圈：17～150mm 電機功率：0.37 KW
8、供電電源 220V 50Hz
二、產品結構與配置
1、海諾平衡機機械部分
a、長600×寬500×高650mm鑄件加工工作臺，
b、測量主軸：測量方式：高溫耐磨工業皮帶驅動、壓電陶瓷傳感器。
c、 傳動機構：硬支承雙面結構,電機驅動,皮帶傳動，實現快速啟動,快速停止,
d、 基準光電開關：光電光式高精密感應開關
e、 根據客戶工件在平衡機上測量時可能出現危險情況而選配防護罩
2、海諾平衡機電器部分
尺寸：長480mm、寬430mm、高260mm
a、工控電腦控制箱,12.8寸液晶顯示屏,高靈敏度按鍵式操作鍵,裝配強電控制電路、開關及傳感器、強電、控制線插口
b、HL-21S工控電腦液晶測量系統
——經過48小時的霧化、振動、升溫、降溫試驗，適合惡劣的生產現場環境，提供高穩定性、高精度的平衡測量結果
→HL-21S系統程序提供方便的全中文操作系統,量值、轉速、相位全中文數字提示操作
→備有打印接口，可根據客戶要求選配
三、產品功能描述
1、 液晶工控電腦顯示轉速、量值、相位、夾具補償、加/減調校切換方式、精度等級。
2、 系統自帶自檢功能，準確的進行故障自檢，測量數據記憶功能。
3、 可儲存二十種規格工件的尺寸參數，方便規格多變的工件轉換，避免繁復的輸入工作
4、 定標、自檢功能支持用戶隨機檢驗檢測并調整的準確度
5、 用戶可根據需要選擇加重去重方法
6、 制作電器標準轉子，更方便用戶自行對設備進行檢驗和調整
四、海諾平衡機產品特點
1、以菜單形式操作，能實現人機對話
2、完全的的工控機設計，使用安全，適合惡劣生產現場環境正常使用，穩定性好
3、放大、濾波、運算等等電路均已模塊化，維修方便
4、完全的數字電路運算模式精度高，且使用程序控制為設備將來升級帶來可行空間
5、不平衡量直接以“g”或“mg”顯示
6、機電換能器采用壓電式陶瓷傳感器，其特點體積小、輸出量大、靈敏度高、性能可靠
五、用戶要求
1、提供工件圖紙或?qū)嵨铮宜究纱鸀樵O(shè)計（制造）合適高精度工裝夾具
2、根據我司提供的地基圖及地基制作步驟澆注堅固混凝土地基
