| 產地 | 佛山 |
|---|---|
| 適用范圍 | 噴砂 表面處理 |
| 種類 | 自動噴砂機 |
| 干濕類型 | 干式噴砂機 |
| 品牌 | 佛山紅海機械 |
| 型號 | Q374吊鉤式 |
| 加工定制 | 是 |
| 動力模式 | 電動噴砂機 |

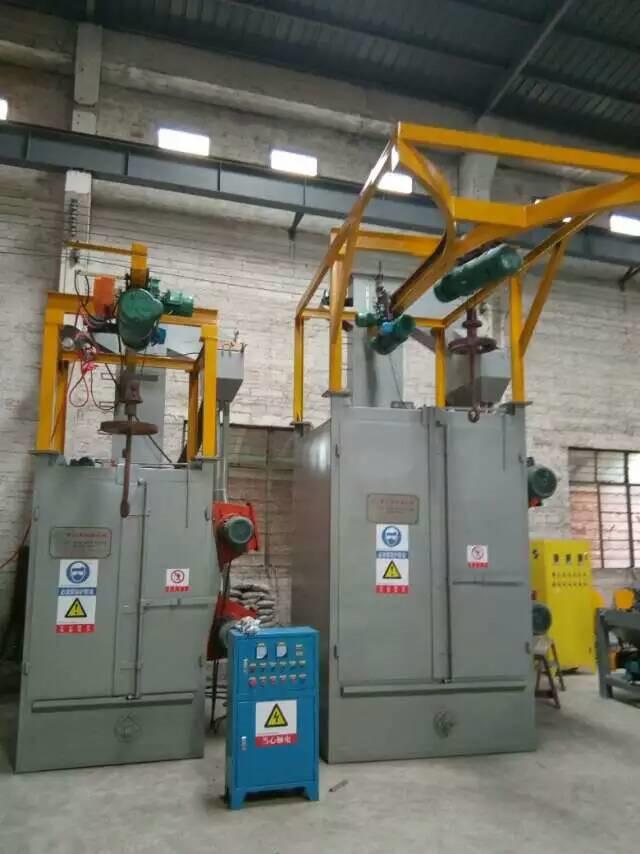

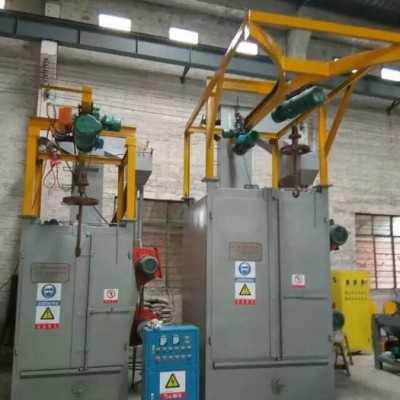

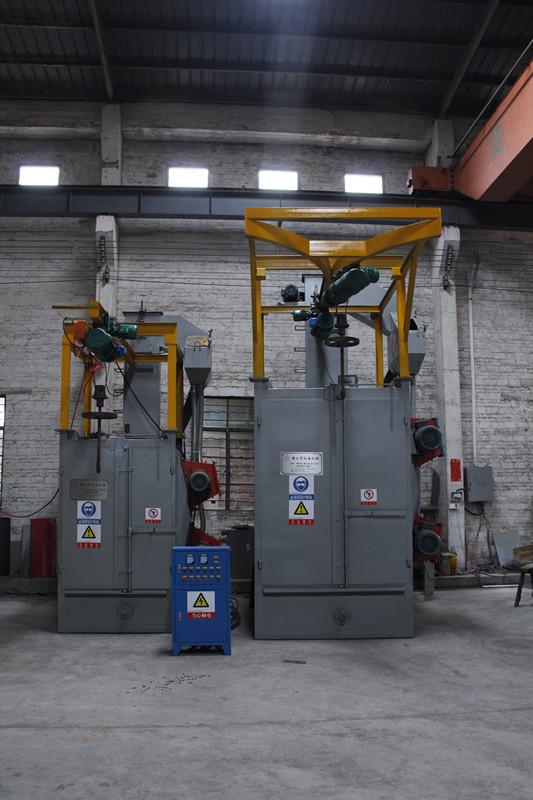

紅海除銹噴砂機 Q374吊鉤式拋丸機 氧化皮處理噴砂機 油漆處理噴砂機
工作原理與結構特征
機器的結構如圖所示，由清理室、大門、軌道、吊鉤、提升機、供丸系統、分離器、拋丸器、地基和除塵器、電氣系統等組成。其主要部分分述如下：
1、 清理室：
清理室為鉚焊結構，為了使拋射出的彈丸能有效地拋射到被清理工件的表面上。安裝拋丸器一側的壁板傾斜一角度，室內在拋丸器所對的面及室頂設有金屬保護板，其它處敷設有橡膠保護板，以保證室壁不被彈丸破壞。
2、 大門：
大門為雙扇對開，為安全起見，拋丸器停止。方能打開大門。
3、 吊鉤：
吊鉤由電動葫蘆、減速自轉裝置組成，吊鉤的移動、升降由葫蘆完成，吊鉤在室體內部的旋轉由減速裝置完成。
4、 提升機：
本機采用平皮帶傳動的斗式提升機，其落料形式采用離心重力式落丸，當彈丸束揚起時，灰塵被吸走，如發現彈丸在未進入溜管前，有墮落返回，則應調節螺栓調整帶輪所處的高度，當機器因丸量過多或有大塊物料被別住時可打開下罩底部處的蓋板進行清除。
5、供丸系統：
彈丸流量的多少以閘門開啟間隙大小來控制，而閘門開啟間隙的大小是通過電磁鐵行程的調整，從而使彈丸流量與拋射量大致相等。
6、分離器
采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片壽命有積極的作用，分離器正常工作時，彈丸流落不應有缺口，如果不能形成滿落簾，應調整重錘，直至形成滿落簾，以得到良好的分離效果。
