MR-JE-A伺服放大器與伺服電機的組合

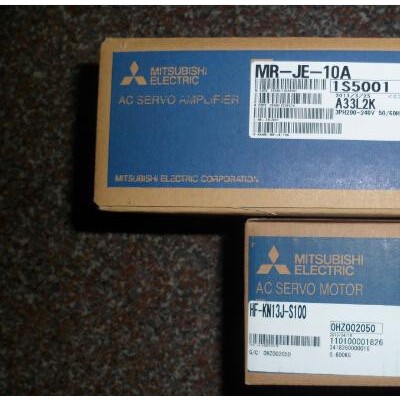

0.1KW三菱伺服放大器MR-JE-10A

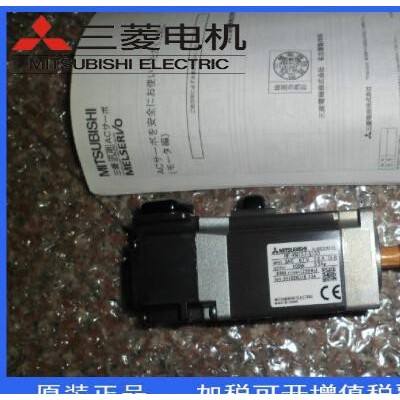

     三菱伺服電機HF-KN13J-S100
     三菱伺服電機HF-KN13﹙B﹚J-S100

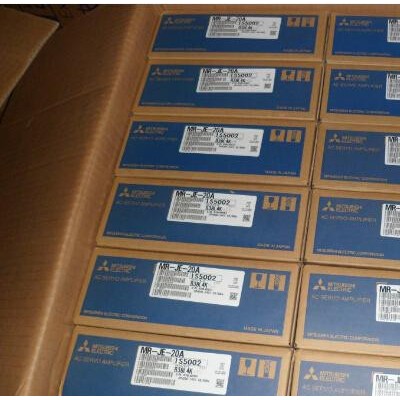

0.2KW三菱伺服放大器MR-JE-20A
     三菱伺服電機HF-KN23J-S100
     三菱伺服電機HF-KN23﹙B﹚J-S100

0.4KW三菱伺服放大器MR-JE-40A
     三菱伺服電機HF-KN43J-S100
     三菱伺服電機HF-KN43﹙B﹚J-S100

0.75KW三菱伺服放大器MR-JE-70A
     三菱伺服電機HF-KN73J-S100
     三菱伺服電機HF-KN73﹙B﹚J-S100

     三菱伺服電機HF-SN52J-S100
     三菱伺服電機HF-SN52﹙B﹚J-S100

1KW三菱伺服放大器MR-JE-100A
    三菱伺服電機HF-SN102J-S100
    三菱伺服電機HF-SN102﹙B﹚J-S100

2KW伺服放大器MR-JE-200A
     三菱伺服電機HF-SN152J-S100
     三菱伺服電機HF-SN152﹙B﹚J-S100
    三菱 伺服電機HF-SN202J-S100
    三菱 伺服電機HF-SN202﹙B﹚J-S100

3KW伺服放大器MR-JE-300A
     三菱伺服電機HF-SN302J-S100
     三菱伺服電機HF-SN302﹙B﹚J-S100

三菱伺服放大器MR-JE-A(通用接口)規格、參數

0.1KW三菱伺服放大器MR-JE-10A
輸入電壓﹕三項或單項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕0.9A
輸出額定電壓﹕三項AC170V
    額定電流﹕1.1A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕自冷、開放(IP20)
重量﹕0.8kg

0.2KW伺服放大器MR-JE-20A
輸入電壓﹕三項或單項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕1.5A
輸出額定電壓﹕三項AC170V
    額定電流﹕1.5A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕自冷、開放(IP20)
重量﹕0.8kg

0.4KW伺服放大器MR-JE-40A
輸入電壓﹕三項或單項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕2.6A
輸出額定電壓﹕三項AC170V
    額定電流﹕2.8A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕自冷、開放(IP20)
重量﹕0.8kg

0.75KW三菱伺服放大器MR-JE-70A
輸入電壓﹕三項或單項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕3.8A
輸出額定電壓﹕三項AC170V
    額定電流﹕5.8A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕自冷、開放(IP20)
重量﹕1.5kg

1KW三菱伺服放大器MR-JE-100A
輸入電壓﹕三項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕5A
輸出額定電壓﹕三項AC170V
    額定電流﹕6A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕自冷、開放(IP20)
重量﹕1.5kg

2KW三菱伺服放大器MR-JE-200A
輸入電壓﹕三項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕10.5A
輸出額定電壓﹕三項AC170V
    額定電流﹕11A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕強冷、開放(IP20)
重量﹕2.1kg

3KW三菱伺服放大器MR-JE-300A
輸入電壓﹕三項AC200V-240V
    頻率﹕50Hz-60Hz
    額定電流﹕14A
輸出額定電壓﹕三項AC170V
    額定電流﹕11A
控制方式﹕正弦波PWM控制、電流控制方式
結構(防護等級)﹕強冷、開放(IP20)
重量﹕2.1kg

伺服電機HF-KN系列(低慣性、小容量)規格、參數

0.1KW三菱伺服電機HF-KN13(B﹚J-S100
電源設備容量﹙KVA﹚﹕0.3
額定輸出﹙w﹚﹕100
額定轉矩﹙N·m﹚﹕0.32
額定轉速﹙r/min﹚﹕3000
額定電流(A)﹕0.8
結構(防護等級)﹕全閉自冷(防護等級﹕IP65)
環境溫度﹕0oC-40oC
重量∶標準0.6kg  帶有電磁制動器的0.8kg

0.2KW三菱伺服電機HF-KN23(B﹚J-S100
電源設備容量﹙KVA﹚﹕0.5
額定輸出﹙w﹚﹕200
額定轉矩﹙N·m﹚﹕0.64
額定轉速﹙r/min﹚﹕3000
額定電流(A)﹕1.3
結構(防護等級)﹕全閉自冷(防護等級﹕IP65)
環境溫度﹕0oC-40oC
重量∶標準1.2kg  帶有電磁制動器的1.6kg

0.4KW伺服電機HF-KN43(B﹚J-S100
電源設備容量﹙KVA﹚﹕0.9
額定輸出﹙w﹚﹕400
額定轉矩﹙N·m﹚﹕1.3
額定轉速﹙r/min﹚﹕3000
額定電流(A)﹕2.7
結構(防護等級)﹕全閉自冷(防護等級﹕IP65)
環境溫度﹕0oC-40oC
重量∶標準1.6kg  帶有電磁制動器的2.0kg

0.75KW三菱伺服電機HF-KN73(B﹚J-S100
電源設備容量﹙KVA﹚﹕1.3
額定輸出﹙w﹚﹕750
額定轉矩﹙N·m﹚﹕2.4
額定轉速﹙r/min﹚﹕3000
額定電流(A)﹕4.8
結構(防護等級)﹕全閉自冷(防護等級﹕IP65)
環境溫度﹕0oC-40oC
重量∶標準3.1kg  帶有電磁制動器的4.1kg

伺服電機HF-SN系列(中慣性、中容量)規格、參數

0.5KW三菱伺服電機HF-SN52(B﹚J-S100
電源設備容量﹙KVA﹚﹕1.0
額定輸出﹙KW﹚﹕0.5
額定轉矩﹙N·m﹚﹕2.39
額定轉速﹙r/min﹚﹕2000
額定電流(A)﹕2.9
結構(防護等級)﹕全閉自冷(防護等級﹕IP67)
環境溫度﹕0oC-40oC
重量∶標準4.8kg  帶有電磁制動器的6.7kg

1KW三菱伺服電機HF-SN102(B﹚J-S100
電源設備容量﹙KVA﹚﹕1.7
額定輸出﹙KW﹚﹕1
額定轉矩﹙N·m﹚﹕4.77
額定轉速﹙r/min﹚﹕2000
額定電流(A)﹕6.0
結構(防護等級)﹕全閉自冷(防護等級﹕IP67)
環境溫度﹕0oC-40oC
重量∶標準6.5kg  帶有電磁制動器的8.5kg

1.5KW三菱伺服電機HF-SN152(B﹚J-S100
電源設備容量﹙KVA﹚﹕2.5
額定輸出﹙KW﹚﹕1.5
額定轉矩﹙N·m﹚﹕7.16
額定轉速﹙r/min﹚﹕2000
額定電流(A)﹕8.6
結構(防護等級)﹕全閉自冷(防護等級﹕IP67)
環境溫度﹕0oC-40oC
重量∶標準8.3kg  帶有電磁制動器的10.3kg

2KW三菱伺服電機HF-SN202(B﹚J-S100
電源設備容量﹙KVA﹚﹕3.5
額定輸出﹙KW﹚﹕2.0
額定轉矩﹙N·m﹚﹕9.55
額定轉速﹙r/min﹚﹕2000
額定電流(A)﹕9.0
結構(防護等級)﹕全閉自冷(防護等級﹕IP67)
環境溫度﹕0oC-40oC
重量∶標準12kg  帶有電磁制動器的18kg

3KW三菱伺服電機HF-SN302(B﹚J-S100
電源設備容量﹙KVA﹚﹕4.8
額定輸出﹙KW﹚﹕3
額定轉矩﹙N·m﹚﹕14.3
額定轉速﹙r/min﹚﹕2000
額定電流(A)﹕11
結構(防護等級)﹕全閉自冷(防護等級﹕IP67)
環境溫度﹕0oC-40oC
重量∶標準15kg  帶有電磁制動器的21kg
