| 材質 | 不銹鋼 |
|---|---|
| 適用范圍 | 通用 |
| 種類 | 鍛壓機 |
| 規格 | 定做 |
| 外形尺寸 | 3600*1200*1850MMmm |
| 重量 | 1.5t |
| 電動機功率 | 11kw |
| 加工定制 | 是 |
| 別名 | 沖孔翻邊機 |
| 電壓 | 380（V） |
| 產品類型 | 全新 |
| 動力類型 | 液壓 |
| 公稱壓力 | 7-30（kn） |
| 喉口深度 | 200（mm） |
| 滑塊行程 | 1500（mm） |
| 控制形式 | 數控 |
| 類型 | 高速沖床 |
| 售后服務 | 保修一年 |
| 行程次數 | 70次/min |
| 執行標準 | 國標 |
| 主電機功率 | 5.5-11（kw） |
| 是否庫存 | 否 |
| 貿易屬性 | 外貿+內貿 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 發貨期限 | 30天 |
| 經營模式 | 自產自銷 |
| 模柄孔尺寸 | 15-20（φmm*mm） |
| 作用對象材質 | 金屬 |
| 品牌 | 伏特 |
| 型號 | SK-CKFBJ-80/100/125 |
| 打樣周期 | 1-2天 |
一、 設備概述：

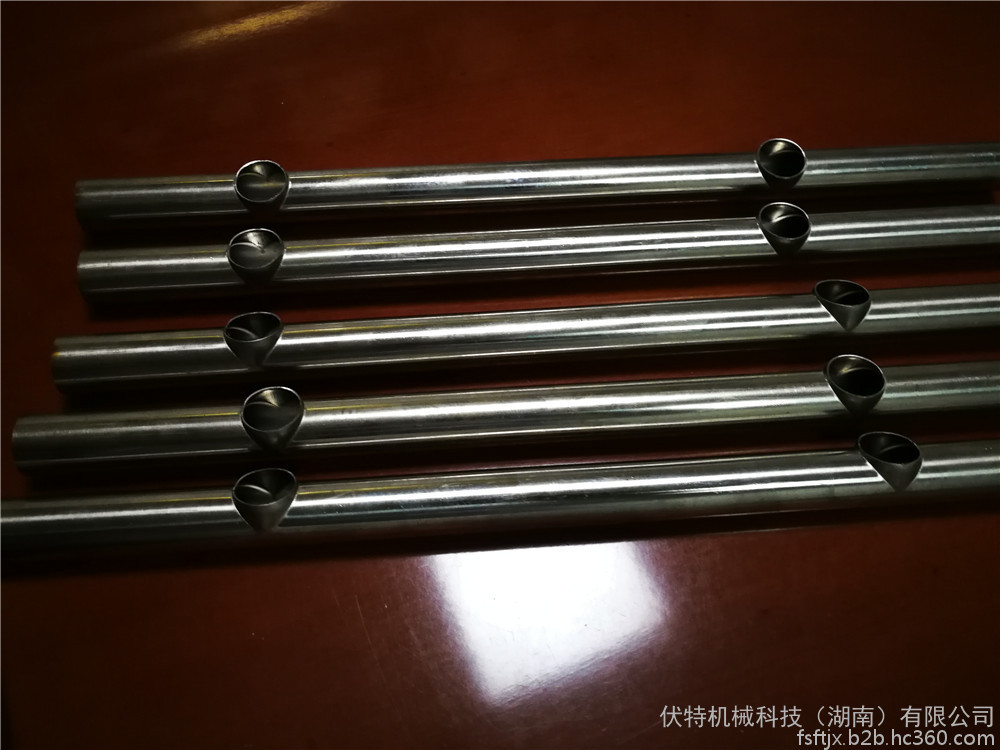

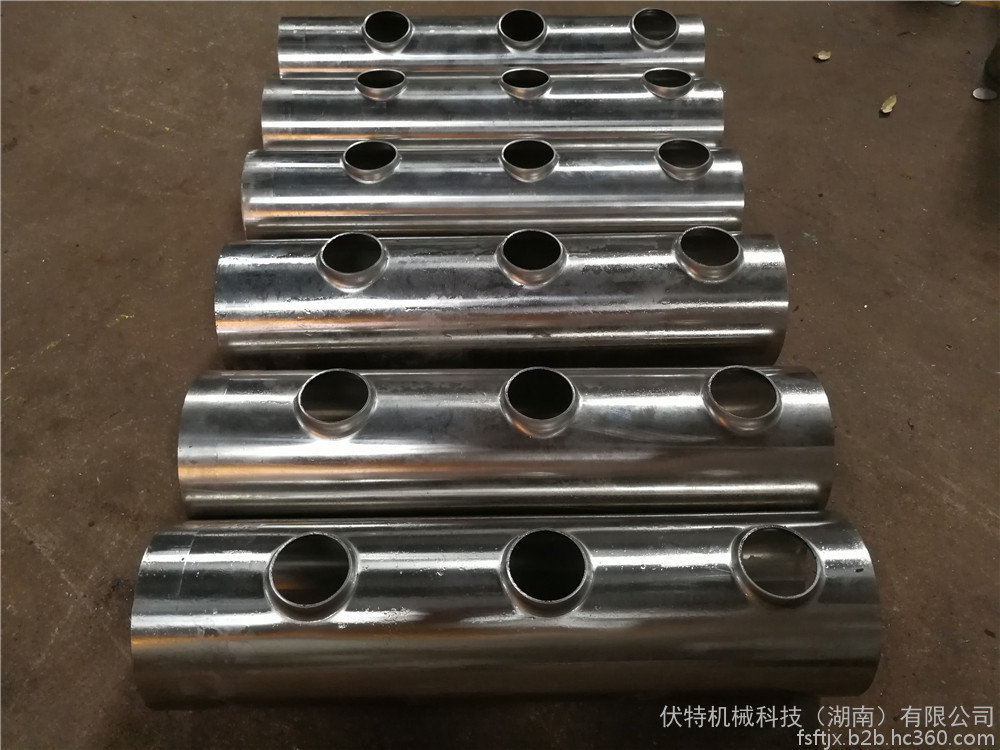

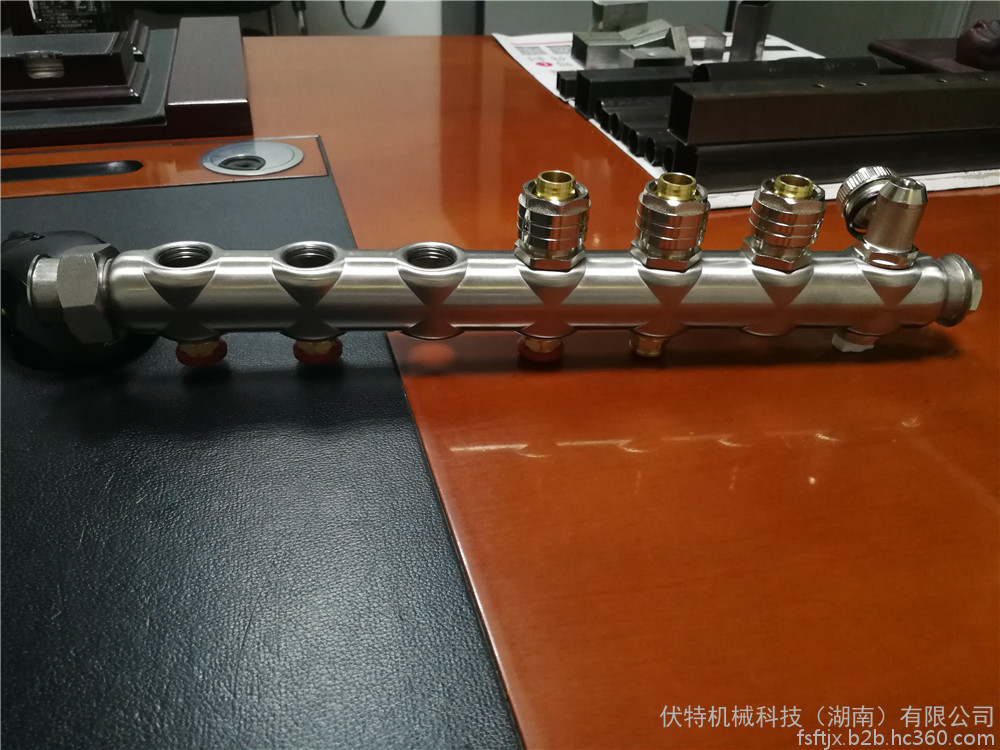

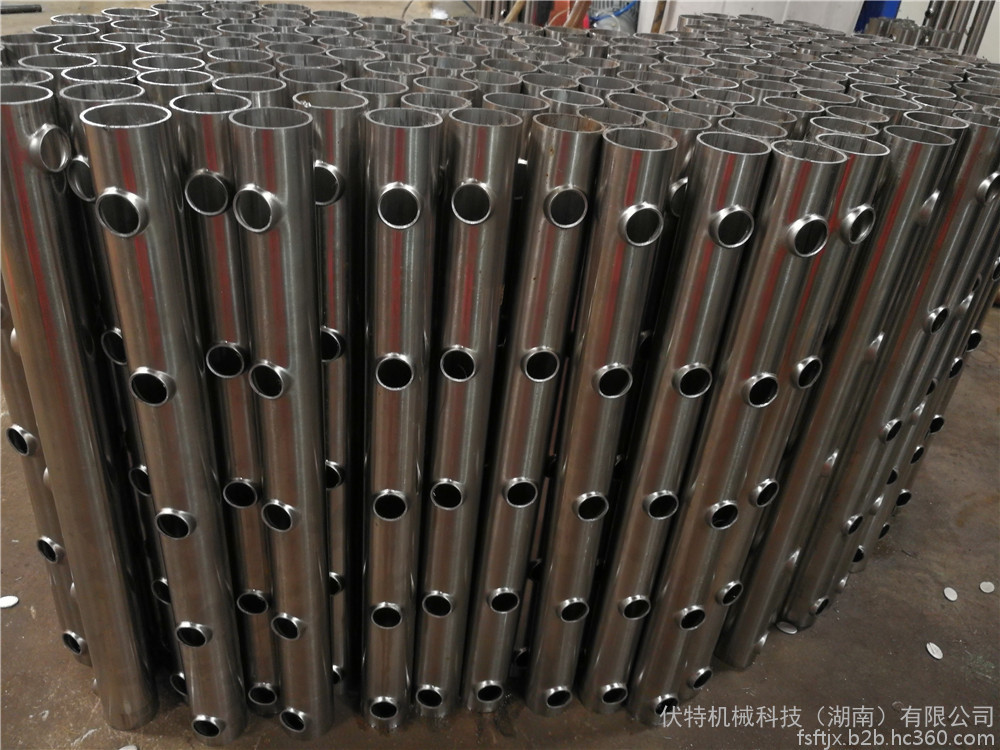

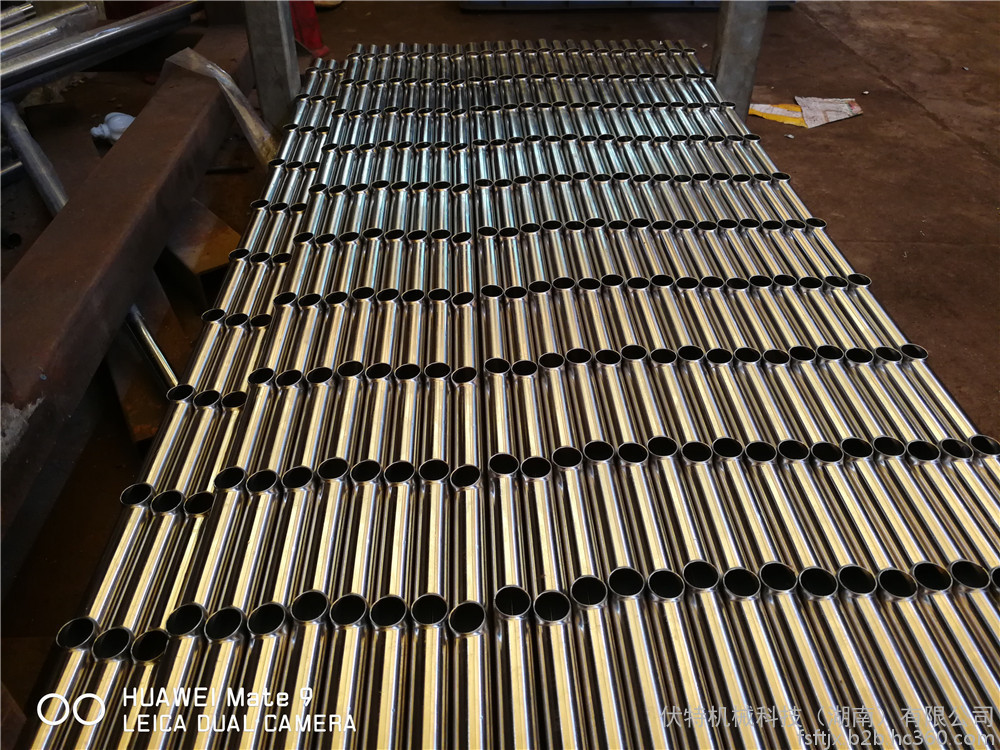

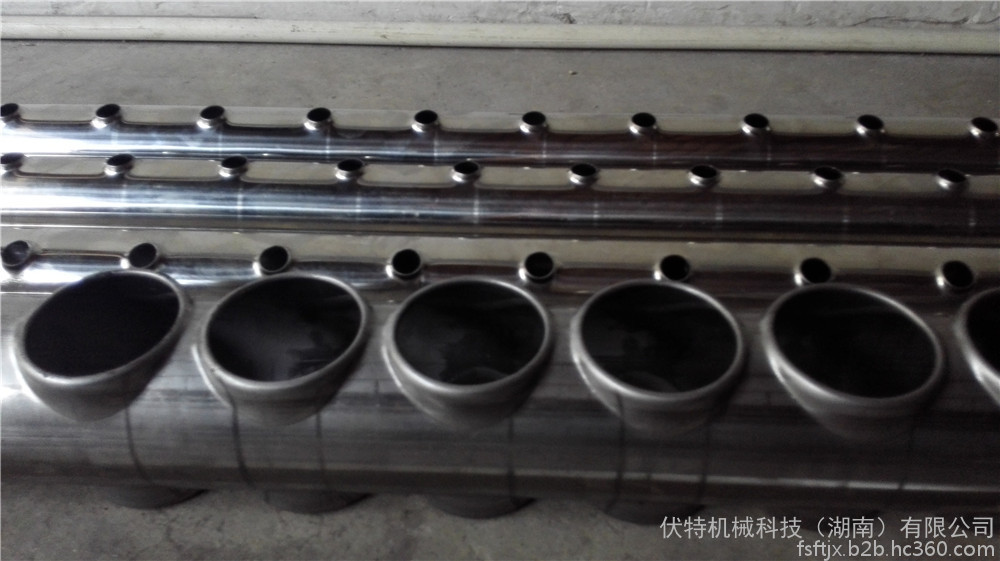

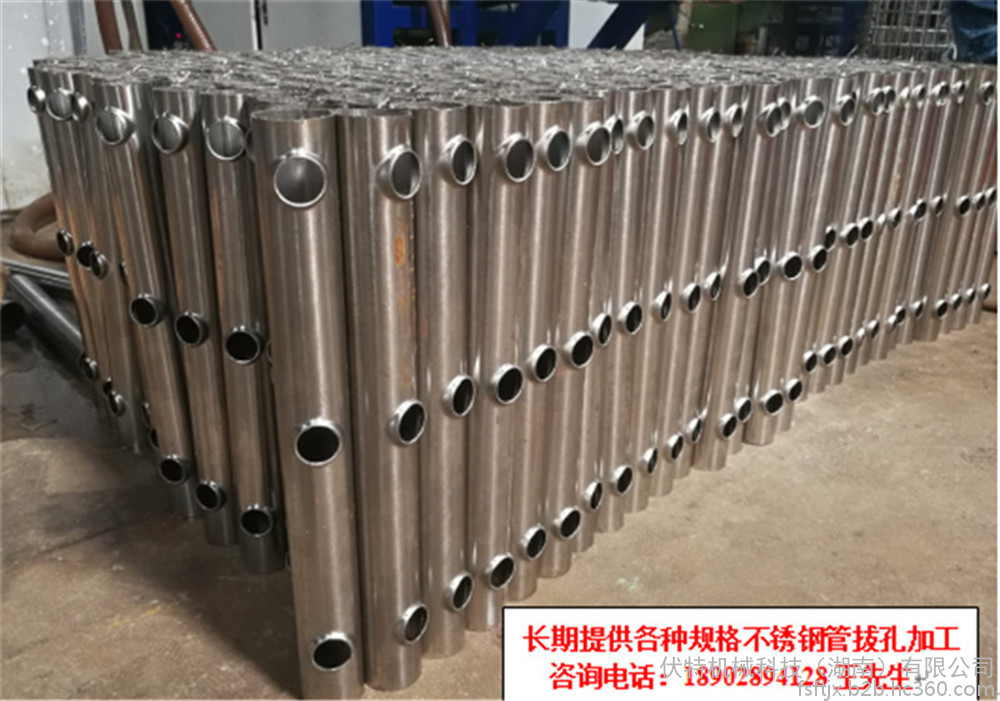

伏特SK-CKFBJ-80/100型數控?zé)艏芄軟_孔機是我司開發的新一代全自動液壓高速T5燈管支架、燈管支架、金屬型材、其他塑料型材沖孔機，該機在T5支架管、不銹鋼、鋁型材、其他塑料型材市場得到非常熱烈的歡迎和肯定。可加工直徑在Ф50、壁厚1.0mm內的銅管、鋁管、鐵管、鋼管、及其他塑料型材，亦可加工規格為50×50mm以下、壁厚1.0mm內的不同材質的方管、圓管及異型管。（具體可按客戶要求定做）該機具有良好的穩定性、重復性好、效率高等特點，而且能在復雜形狀的管件上加工半孔或全孔。通過更換模具可加工各種不同規格及形狀的孔徑，該機沖孔平整無毛刺，定位準確。整機夾緊、升降等機構采用氣壓或液壓控制，工件定位（X坐標）由伺服驅動，整機控制采用微電腦控制，通過觸摸屏界面進行參數設定及操作切換，操作簡單方便，并可儲存50個以上產品加工參數。咨詢熱線：18902894128王先生
該液壓高速沖孔機廣泛應用于鋁型材、其他塑料型材、風扇廠、燈飾廠、天線廠等生產企業的五金管件、塑料型材、鋁型材沖孔加工。可按客戶要求量身定做自動化、半自動化設備。
二、 主要技術參數：
| 設備型號 | SK-CKFBJ-80 | SK-CKFBJ-100 |
| **大管材、型材規格 | Ф50/50×50（銅、鋁、塑料） | Ф50/50×50（銅、鋁、塑料） |
| **大加工壁厚 | 0.5mm | 1mm |
| 一次性同時加工工件數量 | 6 pcs（可按要求設計定做） | 6 pcs（可按要求設計定做） |
| 沖孔規格 | Ф2.5～Ф10mm | Ф2.5～Ф15mm |
| 連續加工孔數量 | 不限 | 不限 |
| **大工件長度 | 1000mm | 1500mm |
| 加工效率 | 30-36pcs/min | 30-36pcs/min |
| **大送料速度 | 800mm/秒 | 800mm秒 |
| 工件運行定位精度（伺服電機） | ±0.05mm | ±0.05mm |
| 工作方式 | 自動/手動/單工位或雙工位循環 | 自動/手動/單工位或雙工位循環 |
| 電源規格 | 380±10V，50HZ | 380±10V，50HZ |
| 設備總功率 | 5.5kw | 7.5kw |
| 設備重量 | 400Kg | 400Kg |
| **大工作壓力 | 70Mpa | 100Mpa |
| 氣源氣壓 | 0.4mp～0.6mp（需濾出水、油，達到s級） | 0.4mp～0.6mp（需濾出水、油，達到s級） |
| 外形尺寸 | 2000×1500×1000mm L×W×H | 2000×1800×1000mm L×W×H |
三、功能特點：
1、 人性化操作界面，僅需輸入產品的孔位坐標參數即可進行產品加工，無需專業人員編程。
2、 控制系統：觸摸屏操作界面+臺灣臺達數字控制系統+臺灣臺達伺服系統。
3、 加工范圍廣：通過更換模具可加工Ф2.5-Ф15mm的孔（具體可按客戶要求定制）。
4、 本機能在復雜形狀的工件上加工全孔或半孔。
5、 本機設計為雙頭沖壓模，在設備的另一端可以調節需加工產品的具體尺寸松緊度，可以實現單端沖孔或雙端同時沖孔。
6、 模具模芯使用油壓同步調動模芯塊實現自動對模，以達到產品加工的精度及設備運轉的穩定性。
7、 本機采用伺服驅動滾動式鏈條以實現循環式自動輸送工件。
8、 本機設計為一模多工位同時沖孔。
9、 本機可連續加工無限個工件，并可儲存50個以上產品加工參數。
10、產品檢索方面，可按序號檢索、編號檢索、亦可逐行檢索。
11、機床調整方便，換模迅速，可大大節省調機時間。
12、自動化加工產品一致性好，產品質量更穩定。
13、該機型適用于任何需要單端沖孔或雙端沖孔的工件沖孔加工。
