| 產品類型 | 全新 |
|---|---|
| 重量 | 6000kg |
| 主電機功率 | 15kw |
| 主軸轉速范圍 | 3000-24000rpm |
| 三軸行程(X*Y*Z) | 定制 |
| T型槽尺寸(寬*數量) | 定制 |
| 布局形式 | 臥式 |
| 安裝方式 | 臥式 |
| 刀具數量 | 12.0 |
| 定位精度 | ±0.05mm |
| 動力類型 | 電動 |
| 類型 | 臥式加工中心 |
| 界面語言 | 中文 |
| 是否庫存 | 否 |
| 作用對象 | 五金 |
| 適用行業 | 輕工 |
| 品牌 | 福順德complex cam |
| 型號 | FSDM-3535CNC |
絕緣件加工中心環氧板加工中心熱絕緣材料加工中心性能特點：
1、本款機床工業設計標準全鋼結構，床身經過有限元分析（FEA）和設計，并且所有床身部件在加工前就已消除應力。為機床提供一個剛硬穩定的加工平臺。
2、絕緣件加工中心環氧板加工中心
陶瓷絕緣件加工中心采用全自動潤滑系統，宜適應全天候加工的需求。
3、本款加工中心主要部件均采用國際頂尖品

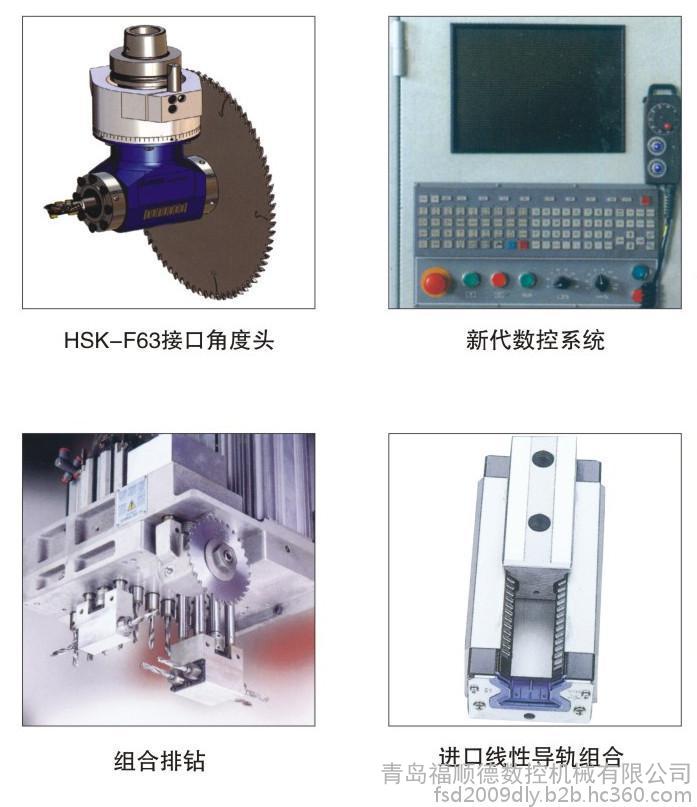

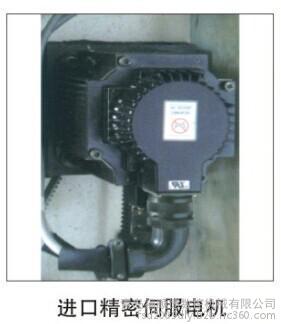

加工中心采用全自動潤滑系統，宜適應全天候加工的需求。3、本款加工中心主要部件均采用國際頂尖品牌，如日本安川交流伺服驅動系統，意大利進口自動換刀主軸。
4、絕緣件加工中心環氧板加工中心
陶瓷絕緣件加工中心采用全自動潤滑系統，宜適應全天候加工的需求。
3、本款加工中心主要部件均采用國際頂尖品

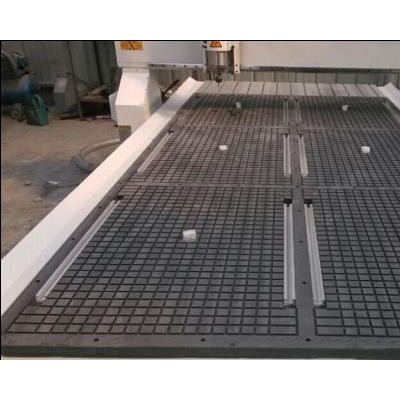

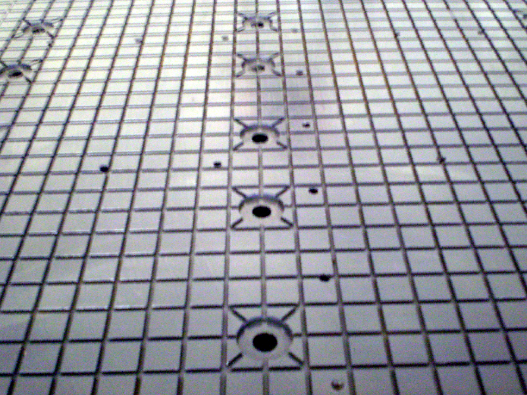

加工中心真空吸附臺面分六個加工區域，可單區加工也可同時加工，裝夾方便快捷，實現大面積板材的一次裝夾，以提高加工效率。編號 | 性能指數 | FSDM-3535CNC | 可選 | |
1 | 行程 | X軸行程 | 3800mm |
|
Y軸行程 | 3600mm |
| ||
Z軸行程 | 350mm |
| ||
2 | 平臺尺寸 | 3500×3500mm | ||
3 | 精度 | 運動定位精度 | ±0.05mm/M | |
重復定位精度 | ±0.05mm | |||
4 | 結構 | 臺面結構 | 真空吸附臺面 | |
傳動結構 | X、Y齒條傳動，Z絲杠傳動 | |||
5 | 速度 | 最大空程速度 | 24000mm/min | |
最大加工速度 | 20000mm/min | |||
6 | 主軸 | 主軸功率 | 15KW（水冷） | 18KW |
主軸轉速 | 3000-24000rpm/min | |||
7 | 刀具庫 | 8工位刀庫 | 12/16工位刀庫 | |
8 | 驅動模式 | 交流伺服驅動系統 | ||
9 | 工作電壓 | 380V/50Hz | 200-600V/50-60Hz | |

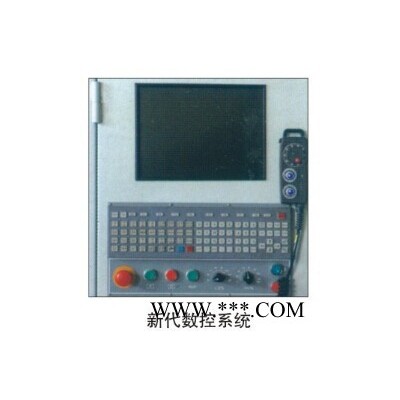

10 | 控制系統 | Syntec | 寶元 | |
11 | 吸塵功率 | 5.5KW | 7.5KW | |
12 | 吸附功率 | 5.5KW×2 | ||
13 | 系統耗氣量 | 500L/min | ||
14 | 凈重 | 約6000Kg | ||
15 | 外形尺寸 | 4400×4600×2500mm | ||
5、本機XY軸全防塵設計，安全保護機床傳動系統，并且設有防護裝置，完全保護操作者的人身安全。
6、絕緣件加工中心環氧板加工中心
陶瓷絕緣件加工中心采用全自動潤滑系統，宜適應全天候加工的需求。
3、本款加工中心主要部件均采用國際頂尖品
加工中心采用冷卻噴霧系統，對刀具進行冷卻處理。7、絕緣件加工中心環氧板加工中心
陶瓷絕緣件加工中心采用全自動潤滑系統，宜適應全天候加工的需求。
3、本款加工中心主要部件均采用國際頂尖品
加工中心采用全自動潤滑系統，宜適應全天候加工的需求。3、本款加工中心主要部件均采用國際頂尖品
加工中心Z軸向右氣動平衡系統支持，氣動平衡系統是一個封閉環，其作用是操作中用氣量最小化。應用范圍：

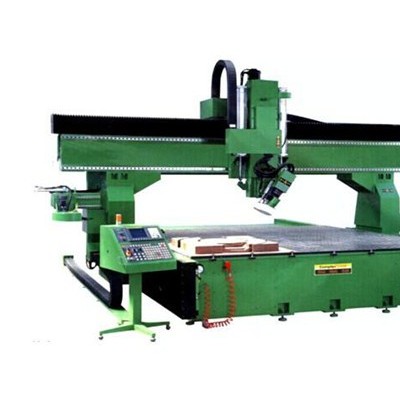

FSDM-3535CNC數控加工中心可用于家具、木工業、塑料（環氧板）、復合材料、絕緣材料、鋁、銅制品等行業以及航空、航天領域。
