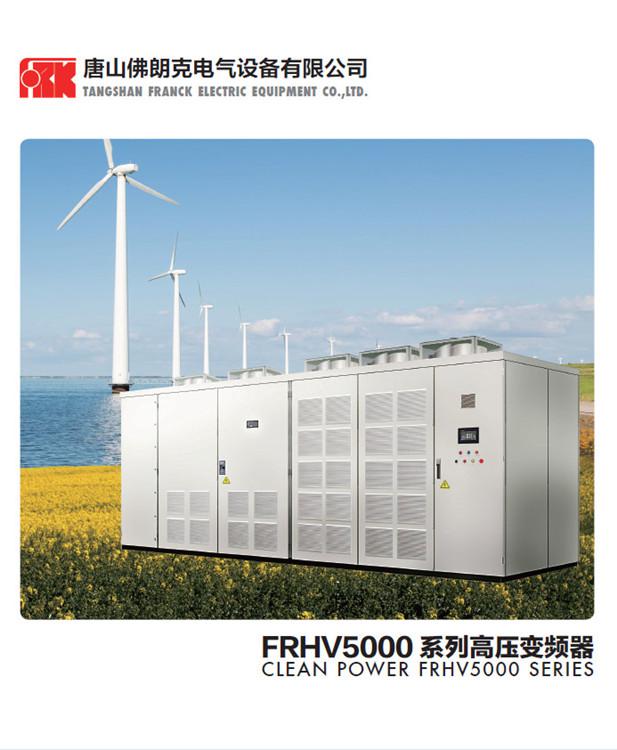

? 產品概述

FRHV5000高壓變頻器采用功率單元串聯疊波技術，技術成熟、器件可靠；自主開發的空間矢量控制正弦波PWM調制技術，精度高， 響應快，性能優越； LCD全中英操作界面，運行參數一目了然，更符合中國人的使用習慣；功率單元模塊化設計，維護方 便；輸入電壓范圍寬廣，更適合中國電網；輸出電壓具備AVR（自動調整）及0Hz輸出功能，防止高電壓損壞電機絕緣啟 動力矩大，適合啟動力矩高負載；轉速（飛車）啟動和瞬時停電功能，適用于可靠性和連續性要求更高的工況；對電網無 諧波污染，功率因數高。
? 功能特點
FRHV5000高壓變頻器輸入側通過隔離變壓器副邊繞組移向，采用多脈沖二極管整流輸入（對6KV為30/36脈沖，10KV為54脈沖），為功率單元提供隔離電源，可消除功率單元引起的把大部分諧波電流，具有高質量輸入特性。
FRHV5000高壓變頻器采用單元串聯脈寬調制疊波技術（或功率單元多重化技術），大大削弱了輸出諧波含量，輸出波形為幾近**的正弦波具有**電源輸出特性；與其他形式的高壓大容量變頻器比較具有以下優點：
◎ 無需增加輸出濾波裝置
◎ 可以直接驅動普通高壓同、異步電動機，而不會增加電機溫升
◎ 電機不需因諧波而降額使用
◎ 可使主回路電機、電纜絕緣免受dv/dt應力的損傷
◎ 沒有諧波引起的脈動轉矩，可延長電機和機械設備使用壽命
◎ 電機電纜在壓降允許范圍內無任何長度限制
除上述優點外，FRHV5000高壓變頻器還具有以下功能、特性：
◎ 過載、過流保護
◎ 缺相、接地保護
◎ 過壓保護
◎ 過熱保護
◎ 限流功能
◎ 控制電源故障連鎖保護
◎ 控制電源雙路冗余熱備
◎ 功率單元旁路功能（ 可選）
◎ 柜門報警功能
◎ 鎖相功能
◎ 變/工頻同期互切功能
◎ 電機軟啟動，對機械設備及管網無沖擊
◎ 效率高：額定工況下，變頻效率大于98%
◎ 功率單元光纖通訊，完全電氣隔離
◎ 內置PID調節器，可實現閉環運行
◎ 多種上位機通訊功能，隔離RS485接口，標配MODBUS RTU通訊規約；可選PROFIBUS DP； 工業以太網通訊規約
◎ 準確的故障記錄，可對故障進行定位和信息查詢
◎ 結構緊湊，布局合理，可參照用戶要求，根據具體情況作特殊設計
【系統組成】
1：變壓器柜
隔離變壓器：副邊多繞組輸出，為功率單元提 供獨立的移相電源，可以大大改善網側的電流波形，降低設備對電網的諧波污染。
變壓器冷卻風機：根據不同的功率，配置相應的干式變壓器專用冷卻風機及柜頂離心風機。
2：功率單元柜
控 制 器：實現空間矢量的PWM控制，信號采集與處理，與單元間光纖通訊，完全電氣隔離。
功率單元 功率單元模塊化設計，可以互換，便于生產和維護。
接 口 板：負責系統的數字和模擬信號處理，滿足不同應用場合的要求。
監 視 器：數字信號處理器(DSP)作控制芯片，全中英文LCD液晶直觀顯示，用于參數設置、運行記錄、故障保存及通 訊等功能，無硬盤，操作簡易。
3：旁路柜或切換柜（選配）
旁路柜或切換柜開關可根據用戶工況要求選用隔離刀 閘、真空接觸器、真空斷路器或其他組合方式。旁路柜的作用是在變頻器退出運行后，將電機投入工頻電網運行， 保證生產的連續性；切換柜的作用是將變頻器輸出切換到 不同電機。
系統冷卻風機。采用德國EBM風機，風量大，壽命長。
