| 材料 | 不銹鋼 |
|---|---|
| 防護等級 | IP50 |
| 封裝 | SMD |
| 類型 | 轉動扭矩測量 |
| 靈敏度 | 高 |
| 批號 | 08+ |
| 漂移 | 無 |
| 輸出信號 | 0-5V/0-10V/4-20mA |

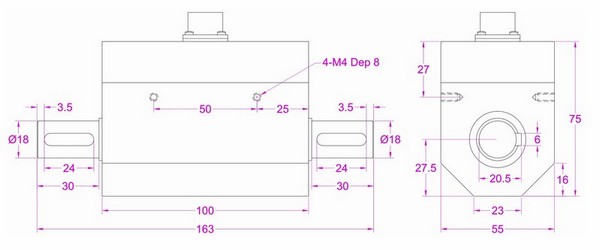

| 外形尺寸 | 見圖紙 |
| 線性度 | 0.2% F.S. |
| 制作工藝 | 集成 |
| 種類 | 力敏 |
| 重復性 | 0.2% |
| 重量 | 0.5kg |
| 材料物理性質 | 導體 |
| 材料晶體結構 | 單晶 |
| 遲滯 | 0.2% F.S. |
| 品牌 | Forsentek |
| 型號 | 5NM/10NM/20NM |
| 加工定制 | 是 |
| 用途/使用范圍 | 電機轉矩轉速測量 |

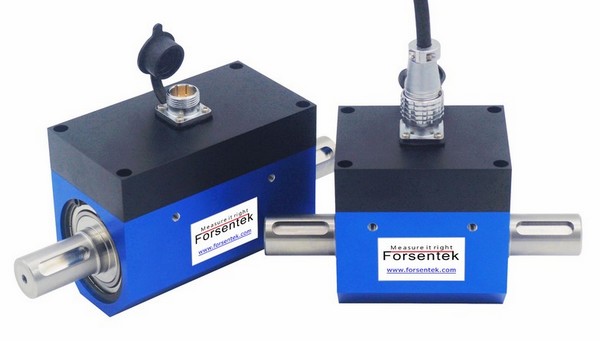

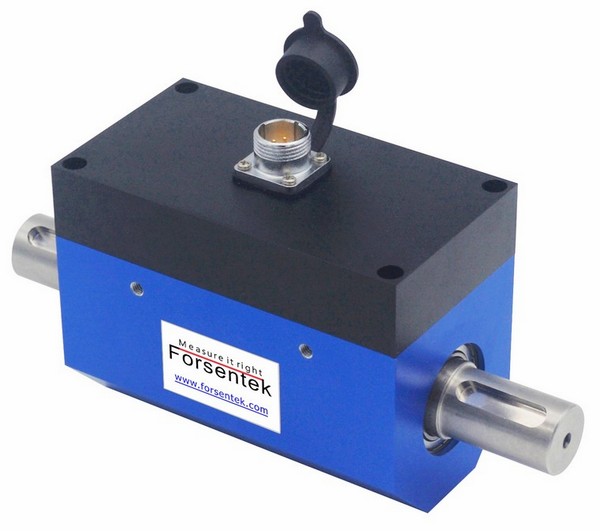

0-5V動態扭矩傳感器5NM/10NM/20NM伺服電機轉矩轉速測量
伺服電機轉矩轉速測量傳感器FYTD是一款基于非接觸式原理的轉矩轉速測量感應器，扭力傳感器的旋轉軸與信號采集裝置之間沒有摩擦，這使得轉矩傳感器FYTD比傳統滑環結構的動態扭力傳感器更加耐用。轉矩傳感器FYTD有5NM / 10NM / 20NM / 30NM / 50NM / 100NM六個測量范圍可選，并同時支持高達6000RPM的轉速測量，高度集成的電子線路可直接輸出±5V/±10V/4-20mA標準模擬量信號以便于PLC采集或其它數采系統處理。感測器FYTD可通過聯軸器與電機軸或負載軸連接，測量過程中傳感器的外殼靜止，傳感器的軸跟隨電機軸一起旋轉。此款轉矩測量傳感器常用于電機測試臺，工業安裝扭力檢測，伺服電機轉矩轉速測量，攪拌扭矩控制，螺絲鎖緊扭力監測，齒輪箱扭矩傳遞效率檢測等旋轉扭矩測量。
電機轉矩轉速傳感器FYTD參數表
| 扭矩量程 | 5NM 10NM 20NM 30NM 50NM 100NM |
| 轉速范圍 | 0-6000RPM |
| 供電電壓 | 24V DC (12V DC) |
| 額定輸出 | 0-5V/0-10V/4-20mA |
| 零點輸出 | ±2% R.O. |
| 非線性 | ±0.2% R.O. |
| 滯后 | ±0.2% R.O. |
| 非重復性 | ±0.2% R.O. |
| 蠕變(10min) | ±0.1% R.O. |
| 安全過載 | 150% F.S. |
| 極限過載 | 200% F.S. |
| 溫度補償范圍 | -10... 40℃ |
| 使用溫度范圍 | -10... 60℃ |
| 零點溫度漂移 | ±0.03% R.O./℃ |
| 靈敏度溫度漂移 | ±0.02% R.O./℃ |
| 輸入阻抗 | 700±30 ohms |
| 輸出阻抗 | 700±10 ohms |
| 絕緣阻抗 | >5000M ohms |
| 防護等級 | IP50 |
| 導線 | 5*3000mm |
| 接線 | 紅線－電源正 綠線－電源負 黃線－信號正 白線－信號負 |
0-5V動態扭矩傳感器5NM/10NM/20NM伺服電機轉矩轉速測量
傳感器量程簡介：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的額定扭矩值或力值。
測量范圍：如額定量程為100NM的傳感器的測量范圍是0~100牛米，額定量程為20NM的傳感器的測量范圍是0~20牛米。
精度等級：相對精度是以額定量程為基準的，對于同一型號的傳感器，相對精度一般是相同的，如精度為0.25%的傳感器，量程為50NM和200NM的都是0.25%的精度等級。
精度：精度可以理解成：精度=精度等級*額定量程，這里可以看出同一款傳感器量程越小，精度越高。分別用量程為100NM和50NM的同一型號靜態扭力測量傳感器去測量20NM的扭矩，量程為50牛米的傳感器精度要比100牛米的好。
使用壽命：用同一型號量程為100NM和200NM的扭矩傳感器同樣去測100NM的扭力，100NM的扭力傳感器可以理解為滿負荷工作，200NM的力矩傳感器為非滿負荷工作，量程為200牛米的扭力傳感器要比100牛米的使用壽命更長。
一般選傳感器量程的時候盡量留有10%-30%的冗余量，一方面可以防止應用中的沖擊力對傳感器造成損傷，另一方面可以延長使用壽命。比如轉矩范圍是50NM~70NM，可以選擇量程為100NM的扭力測量傳感器。
