| 材料 | 不銹鋼 |
|---|---|
| 產地 | 廣東 |
| 防護等級 | IP62 |
| 規格 | 5NM 3NM 2NM 1NM 0.5NM 0.2NM 0.1NM |
| 類型 | 步進電機轉矩測量 |
| 輸出信號 | 模擬型 |
| 制造商 | Forsentek |
| 制作工藝 | 集成 |
| 種類 | 伺服電機扭矩測量 |
| 材料物理性質 | 導體 |
| 材料晶體結構 | 單晶 |
| 品牌 | Forsentek |
| 型號 | 5NM |
| 制造商零件編號 | FY02 |
伺服電機轉矩測量1牛米步進電機扭矩測量2NM動態扭力傳感器5牛米
伺服電機扭矩測量傳感器FY02是一款轉矩測量傳感器，支持順時針及逆時針?lè)较虻呐ぞ販y(cè)量。轉矩傳感器FY02應變軸采用不銹鋼材質，外殼采用鋁合金材質，測量時軸轉動，外殼靜止。動態扭矩測量傳感器FY02采用滑環將感應軸上的惠斯通電橋的mV信號傳遞出來，扭矩傳感器兩端的鍵槽可以通過聯軸器連接電機及負載，傳感器的軸可以連同電機軸一起轉動實現轉矩測量的目的。轉矩傳感器FY02量程有0-0.1牛米、0-0.2牛米、0-0.5牛米、0-1牛米、0-2牛米、0-3牛米、0-5牛米可選，轉速可達4000RPM，適用于低轉速的轉矩大小測量?？梢赃x配傳感器信號放大器輸出-5~5V、0-10V、4-20mA標準模擬量信號，也可配套顯示儀表實時顯示扭力值大小。常見應用有伺服電機轉矩測量，攪拌扭力測量，旋鈕開關扭力測試，扭力測試臺，扳手扭矩檢驗，閥門扭力測試，材料扭力測試，高校扭矩實驗等。

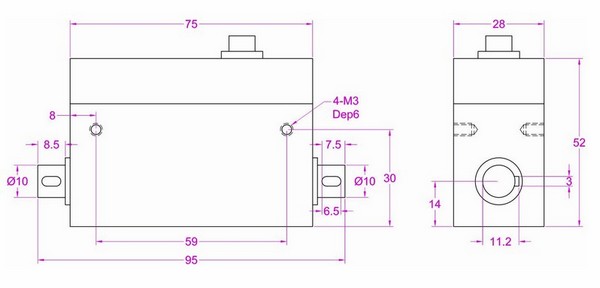

動態扭力傳感器FY02尺寸圖
電機轉矩測量傳感器FY02訂單編號：
| FY02訂貨號 | 扭矩測量范圍 | 扭矩測量方向 |
| FY02-0.1NM | 0~0.1牛米 | 順時針 及 逆時針 |
| FY02-0.2NM | 0~0.2牛米 | |
| FY02-0.5NM | 0~0.5牛米 | |
| FY02-1NM | 0~1牛米 | |
| FY02-2NM | 0~2牛米 | |
| FY02-3NM | 0~3牛米 | |
| FY02-5NM | 0~5牛米 |
動態扭矩傳感器FY02參數規格
| 量程 | 0.1NM 0.2NM 0.5NM 1NM 2NM 3NM 5NM |
| 供電電壓 | 3-15V |
| 靈敏度系數 | 1.0 mV/V |
| 零點輸出 | <0.05mV/V |
| 非線性 | ±0.2% 滿量程 |
| 滯后 | ±0.2% 滿量程 |
| 非重復性 | ±0.05% 滿量程 |
| 蠕變（10min） | ±0.1% 滿量程 |
| 安全過載 | 120% 滿量程 |
| 極限過載 | 200% 滿量程 |
| 溫度補償范圍 | -10... 40℃ |
| 使用溫度范圍 | -20... 60℃ |
| 零點溫度漂移 | ±0.02% /℃ |
| 靈敏度溫度漂移 | ±0.02% /℃ |
| 輸入阻抗 | 350±30 歐姆 |
| 輸出阻抗 | 350±10 歐姆 |
| 絕緣阻抗 | >2000M 歐姆 |
| 防護等級 | IP62 |
| 彈性體材質 | 不銹鋼 |
| 導線 | 5*3000mm 4芯屏蔽線 |
| 接線 | 紅－電源正 黑－電源負 綠－信號正 白－信號負 |
伺服電機轉矩測量1牛米步進電機扭矩測量2NM動態扭力傳感器5牛米
動態扭矩傳感器的輸出信號范圍：
傳感器的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
供電電壓一般推薦是3-15V范圍內的恒壓。
額定輸出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：電機轉矩測量傳感器的輸出信號范圍是-45mV~45mV。
例1：額定輸出1.0mV/V的動態扭矩測量傳感器，采用10V供電，該傳感器的輸出信號范圍**是約-10mV...+10mV。
例2：額定輸出1.0mV/V的電機扭力測量傳感器，采用5V供電，該傳感器的輸出信號范圍**是約-5mV...+5mV。
扭矩傳感器輸出信號怎么處理？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。例：FY02-5NM配套變送器FSC(-5-5V),出廠前我們會標定好，扭矩值與輸出電壓的對應關系**是順時針?lè)较?-5NM對應0-5V,逆時針?lè)较?-5NM對應0~(-5)V，扭矩值與電壓值在誤差范圍內成正比，當檢測到5V電壓輸出時即表示當前為順時針5牛米加載，當檢測到-2V電壓輸出時**表示當前為逆時針2牛米加載，以此類推。
動態扭力傳感器量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的扭矩值上限。額定量程一般也被稱作滿量程。
傳感器的測量范圍為0-額定量程，考慮到實際應用中可能會出現意料之外的沖擊力，一般在選擇傳感器量程的時候會建議選擇比待測力峰值略大的量程以避免傳感器被過載。比如扭力測量范圍0.02NM-0.05NM的應用可以選擇額定量程為0.1牛米的動態扭矩測量傳感器，電機扭矩范圍2牛米-3牛米的應用可以選擇5牛米量程的動態扭力測量傳感器。
