| 標準 | 國標 |
|---|---|
| 材質 | 鑄鐵 |
| 產地 | 揚州市刊江區楊廟鎮陶塘工業園 |
| 閥體材料 | 黃銅 |
| 工作介質 | 水 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 15-25mm |
| 連接方式 | 對夾 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 驅動方式 | 電動 |
| 上市時間 | 2015年秋 |
| 適用介質 | 水 |
| 形態 | 柱塞式 |
| 用途 | 放水 |
| 執行質量標準 | 國標 |
| 零部件及配件 | 配件 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 二通式 |
| 品牌 | 福樂斯 |
| 型號 | YBDF-321-4 |
| 加工定制 | 是 |
| 準入認證 | 3C認證 |

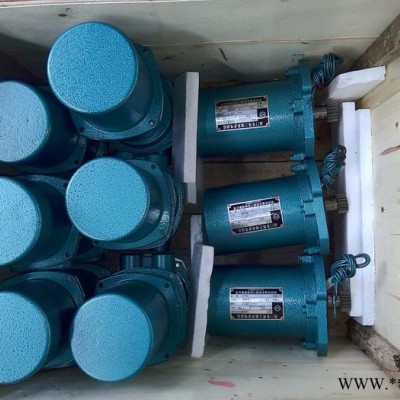

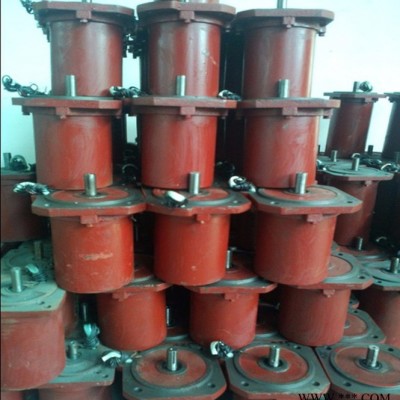

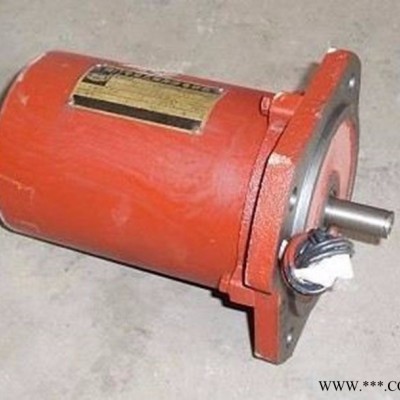

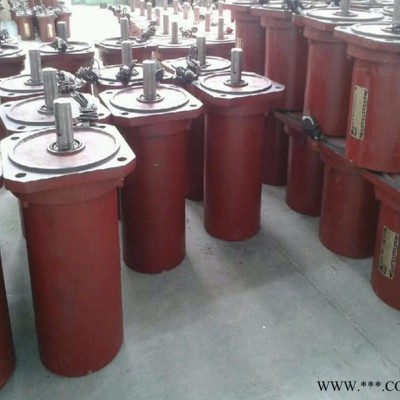

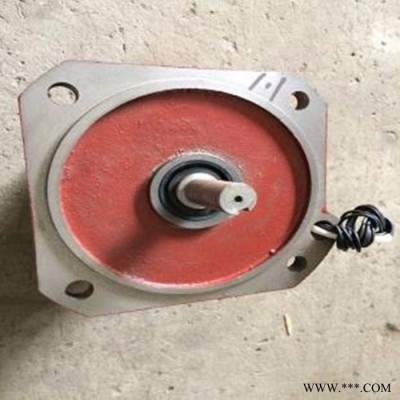

YDF系列閥門電動裝置三相異步電動機是揚州福樂斯公司改進設計開發的產品，其扭矩、噪聲、振動、溫升等指標完全達到設計要求，主要性能指標達到國際先進水平。YDF系列適用于非**危險場所，本系列電動機按下列功率制造：0.01、0.015、0.025、0.04、0.06、0.09、0.12、0.18、0.2、0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11 KW。YBDF系列電動機的防爆標志為Exd ⅡBT4，適用于工廠Ⅱ類A級、B級電氣設備，溫度組別為T1、T2、T3、T4組**性氣體混合物存在的環境。根據訂貨要求，也可為用戶生產防爆標志為Exd的電動機。提供各類YDF、YBDF、Q型、戶外型閥門電機，即閥門電動裝置用三相異步電動機和閥門電動裝置用隔爆型三相異步電動機 閥門電動裝置專業電機
電機編號 (普 通 型 )
序號 型 號 電機功率 電 流 噪音 凈重
1 YDF 322-4 3 KW 10 A 75 dB(A) 34 kg
2 YDF 321-4 2.2 KW 6.5 A 75 dB(A) 29 kg
3 YDF 312-4 1.5 KW 4.5 A 75 dB(A) 29 kg
4 YDF 311-4 1.1 KW 3.4 A 75 dB(A) 20 kg
5 YDF 223-4 0.75 KW 2.8 A 70 dB(A) 13 kg
6 YDF 222-4 0.55 KW 2.2 A 70 dB(A) 11 kg
7 YDF 221-4 0.37 KW 1.8 A 70 dB(A) 10 kg
8 YDF 212-4 0.25 KW 1.5 A 70 dB(A) 9 kg
9 YDF Q1-211-4 0.18 KW 0.95 A 70 dB(A) 8 kg
10 YDF Q1-112-4 0.12 KW 1.2 A 70 dB(A) 8 kg
11 YDF Q1-111-4 0.09 KW A 70 dB(A) kg
電 機編號(防 爆 型 )
序號 型 號 電機功率 電 流 噪音 凈重
1 YBDF 322-4 3 KW 10 A 75 dB(A) 34 kg
2 YBDF 321-4 2.2 KW 6.5 A 75 dB(A) 29 kg
3 YBDF 312-4 1.5 KW 4.5 A 75 dB(A) 29 kg
4 YBDF 311-4 1.1 KW 3.4 A 75 dB(A) 20 kg
5 YBDF 223-4 0.75 KW 2.8 A 70 dB(A) 13 kg
6 YBDF 222-4 0.55 KW 2.2 A 70 dB(A) 11 kg
7 YBDF 221-4 0.37 KW 1.8 A 70 dB(A) 10 kg
8 YBDF 212-4 0.25 KW 1.5 A 70 dB(A) 9 kg
9 YBDF Q1-211-4 0.18 KW 0.95 A 70 dB(A) 8 kg
10 YBDF Q1-112-4 0.12 KW 1.2 A 70 dB(A) 8 kg
11 YBDF Q1-111-4 0.09 KW A 70 dB(A) kg
閥門電機性能：① 閥門電機轉矩符合閥門的啟閉轉矩特性。一般閥門開啟和關閉到位短時間內所需的轉矩值高, 而在中間
運行狀態時所需轉矩值僅為開啟或關閉**大扭矩值的1/ 3 , 故閥門專用電機的特點是啟動力矩高, 過載
能力強。閥門專用電機的**大轉矩與額定轉矩值之比大于3 倍, 啟動力矩與額定力矩值之比也大3 倍。
② 閥門專用電機設計時轉子形狀細長。因而高速轉動的電機在閥門關閉時給閥門密封附加的慣性載荷
小, 既可保證閥門密封面可靠, 又不會使閥門密封面損壞。
③ 由于閥門的操作是斷續性的短時工作制, 因而閥門專用電機的工作時間按**標準規定為 10min , 有的
國外產品時間為15min。
④ 閥門專用電機端面出線, 無接線盒, 無風扇, 自冷卻式, 防護性能高。一般制式IP55 、 IP65 , ****別達
國標YDF、YBDF系列閥門電機又稱YDF閥門電機、YDFW閥門電機、YDF2三相異步電機、YDF-WF閥門電機、YBDF2-WF閥門防爆電機。本公司經營閥門電動裝置專用電機型號有：
1：YDF2-WF系列閥門電機型號：
YDF2-WF-111-4、YDF2-WF-112-4、YDF2-WF-121-4、YDF2-WF-122-4、YDF2-WF-211-4、YDF2-WF-212-4、YDF2-WF-221-4、YDF2-WF-222-4、YDF2-WF-231-4、YDF2-WF-223-4、YDF2-WF-232-4、YDF2-WF-311-4、YDF2-WF-312-4、YDF2-WF-322-4、YDF2-WF-411-4、YDF2-WF-412-4、YDF2-WF-421-4、YDF2-WF-422-4。
2：YDF-WF系列閥門電機型號：
YDF-WF-111-4、YDF-WF-112-4、YDF-WF-121-4、YDF-WF-122-4、YDF-WF-211-4、YDF-WF-212-4、YDF-WF-221-4、YDF-WF-222-4、YDF-WF-231-4、YDF-WF-223-4、YDF-WF-232-4、YDF-WF-311-4、YDF-WF-312-4、YDF-WF-322-4、YDF-WF-411-4、YDF-WF-412-4、YDF-WF-421-4、YDF-WF-422-4。
3：YDF系列閥門電機型號：
YDFW-111-4、YDFW-112-4、YDFW-121-4、YDFW-122-4、YDFW-211-4、YDFW-212-4、YDFW221-4、YDFW-222-4、YDFW-231-4、YDFW-223-4、YDFW-311-4、YDFW-232-4、YDFW-312-4、YDFW-322-4、YDFW-411-4、YDFW-412-4、YDFW-421-4、YDFW-422-4。
4：YDF2系列閥門電機型號：
YDF2-111-4、YDF2-112-4、YDF2-121-4、YDF2-122-4，YDF2-211-4，YDF2-212-4，YDF2-221-4，YDF2-222-4，YDF2-231-4，YDF2-223-4，YDF2-232-4，YDF2-311-4，YDF2-312-4，YDF2-321-4，YDF2-322-4，YDF2-411-4，YDF2-412-4，YDF2-421-4，YDF2-422-4。
對應功率0.06KW、0.09KW 、0.18KW、0.25KW、0.37KW、0.55KW、0.75KW、1.1KW、1.5KW、2.2KW，3KW、4KW、5.5KW、7.5KW、10KW、15KW等各種功率電機。
