| 產品認證 | CCC |
|---|---|
| 額定電流 | 150A |
| 結構形式 | 固定式 |
| 外殼材質 | 鍍鋅鋼板 |
| 殼體防護等級 | ip54 |
| 品牌 | 福建上聯牌 |
| 型號 | GGD，GCK，GCS |
| 加工定制 | 是 |
| 短路關合電流 | 20KA |
產品概述

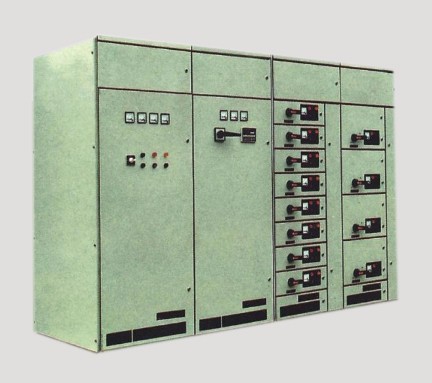

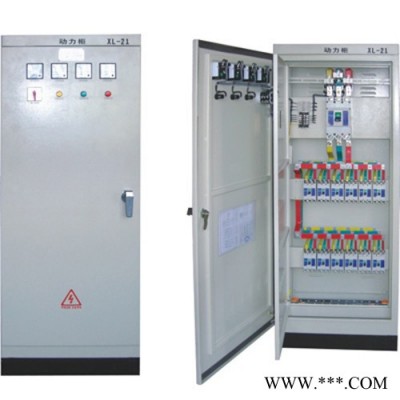

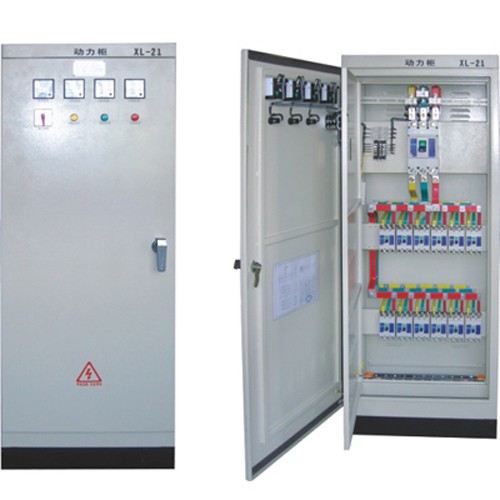

GGD型交流低壓配電柜（以下簡稱配電柜）適用于發電廠、變電所（站）、工礦企業等電力用戶，在交流50Hz，額定工作電壓380V、額定工作電流至3150A的配電系統中作為動力、照明及配電的電能轉換、分配及控制之用。
GGD交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠地原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?、動熱穩定性好，電氣方案靈活，組合方便，系列性，實用性強，結構新穎、防護等級高等特點。
符合標準：IEC439《低壓成套開關設備和控制設備》、GB7251.1-2005《低壓成套開關設備》等標準。
二、主要技術參數
| 型號 | 額定電壓(V) | 額定電流(A) | 額定短路開斷電流(KA) | 額定短時耐受電流(IS)(KA) | 額定峰值耐受電流(KA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
三、使用環境條件
1.周圍介質溫度**高不高于+40℃，不低于-5℃；24小時內平均溫度不高于+35℃。
2.產品安裝使用時，使用地點的海拔高度不超過2000M。
3.周圍空氣相對濕度不大于90%（+25℃）。
4.設備應安裝在沒有導電塵埃與足以腐蝕金屬和破壞絕緣的氣體的場所。
5.周圍空氣相對濕度在**高溫度40度時不超過5%，在較低溫度時允許有較大的相對溫度，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
6.設備安裝在沒有激烈振動和顛簸，且垂直傾斜度不超過5°的場所。
7. 若有特殊使用條件，請在定貨時和制造廠商事先聲明。
四、結構特點1. 按用途分為：受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。
2. 柜體結構：
（1） 柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
（2） 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。
（3） 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
（4） 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。
（5） 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
（6） 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。
六、其他特點適用性強，主要元件選擇面寬，很多國產、進口品牌產品均可互換。
良好的安裝靈活性，今后即使主管部門強制淘汰某些產品時，由于GGD型柜具有良好的安裝靈活性，不會因為元器件的改型或更新而造成安裝困擾；零部件采用模塊化標準設計，具有工模的安裝孔，通用系數等按照現在工業產品造型設計要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新。
GGD柜設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出。而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的；柜體面板采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境；柜體的頂蓋在需要時即可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運；整柜的防護等級為IP30，用戶也可以根據現場環境要求在IP20-IP40之間選擇。
七、安裝使用產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?
1. 產品的安裝產品
在安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接接面修理平整，處理干凈，涂上中性凡士林或采取其它措施，然后用螺栓緊固。
2. 產品在安裝完畢后，投入運行前需進行如上下項目檢查與試驗。
A.檢查柜面漆有無脫落，柜內是否干燥、清潔。
B.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
C.主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。
D.儀表指示與互感的變化及極性是否準確。
E.母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。
F.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，斷器和整定值是否符合設計要求，動作是否準確。
G.電路的接點是否符合電器原理圖要求。
H.保護電路系統是否符合要求
I.用500伏兆歐表測量絕緣電阻不得低于1兆歐。
3 使用注意事項
A.本產品為不靠墻安裝，單面（正面）操作、雙面開門維修的低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入操作、檢查和維修。
B.空氣斷路器，經過多次、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。
八、訂貨須知
用戶定貨時，應提供如下資料：
1、產品的全型號（包括主要電路方案號和輔助電路方案號）；
2、主電路系統組合順序圖；
3、輔助電路電氣原理圖；
4、柜內元器件清單；
5、產品有特殊要求時，事先聲明。
