一、產品簡介

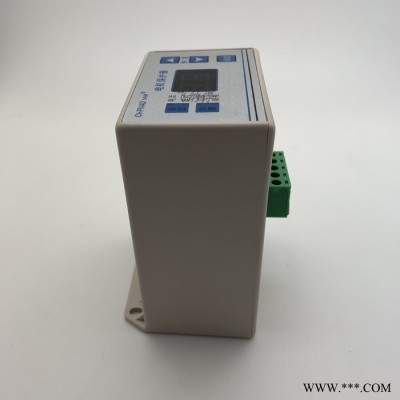

1.1產品概述

本產品是我公司在多年研制電機保護控制儀產品的基礎上開發出的新一代高科技產品，此產品以微電腦控制器（MCU）為核心元件，通過高精度CT檢測電流，是傳統熱繼電器的升級換代產品，該產品采用數字處理技術，電機保護控制儀具有自動線性修正功能，在寬電流范圍內仍具有較高的測量精度，高亮度LED顯示，通過內置的電流互感器檢測水泵的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相等故障。當電動機發生故障時，內部繼電器常閉觸點斷開，切斷電動機電源。

1.2 產品特點

本電機保護控制儀具有性價比高、功能齊全、工作穩定可靠、抗干擾能力強，精度高、保護動作準確、螺絲安裝、參數設定沒有字母代碼，直觀簡單操作方便等特點，可廣泛適用于水處理及其它電氣的保護與監測。

1.3 主要功能

過載過流保護         缺相斷相保護

故障異常記錄         故障電流鎖定

電流數字顯示         螺絲 安裝

二、主要技術指標

2.1環境條件

工作溫度：-25℃～+55℃

貯存溫度：-45℃～+70℃

相對濕度：5%～95% (產品內部不凝露，不結冰)

海拔高度：6000m 以下

大氣壓力：70 kPa～106 kPa

外殼防護等級：IP40

2.2 產品規格指標

注：訂制規格要求根據不同的規格，單獨設置技術參數，不一一列出

2.3測量精度

三相電流： ±1.0

單相電壓： ±0.5

2.4保護定值誤差

動作值：

l  電流：±50mA 或定值的±3

l  電壓：±1V 或定值的±3

動作時間：0.1s～3s(含 3s)范圍內不超過 60ms

3s～60s 范圍內不超過整定值的±2%

三、功能介紹

電機保護控制儀通過采集電機電流等數據，進行運算處理，判定電機運行過程中的各種運行狀況或故障，可實現起動過載保護、斷相保護、起時延時保護等保護功能，以實現對電動機的全面保護、監測、（起動）控制，切除故障于萌芽階段，減少電機維修時間，保障安全生產。

3.1保護功能

根據電機起動過程和運行過程的不同工況，在原理設計中進行了相關保護、控制功能邏輯處理。

3.2內部參數代碼如下表所示：

四、操作指南

4.1整定電流與動作時間設定

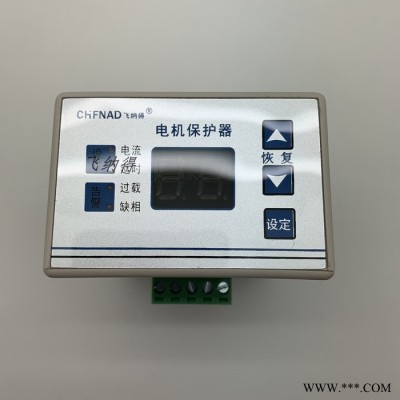

長按“Sel”鍵 2 秒， “電流”燈亮，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵，可以繼續設定動作時間，設定好后按“Sel”鍵保存并退出，或者等 10 秒后保護器會自動保存并退出。

4.2告警（保護）狀態恢復

發生故障告警時，LED 小燈會顯示故障原因是過載還是缺相，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復，也可給保護器重新上電來恢復。

五、基本工作原理

5.1電流檢測

通過內置的電流互感器檢測負載電流，所以被保護水泵的三根相線必須分別穿過電流互感器的三個小孔。

5.2過載保護

當負載電流超過整定電流，并且持續時間達到設定的過載動作時間時（默認10秒），繼電器斷開，切斷電動機電源。

5.3缺相保護

缺相持續超過 2 秒，繼電器斷開，切斷電動機電源。。

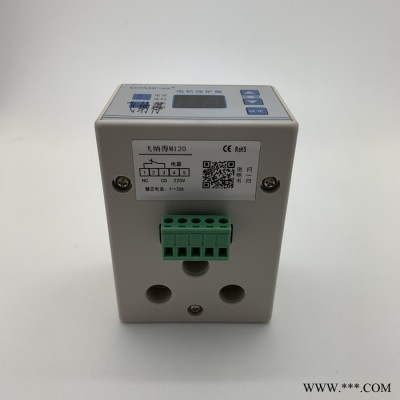

 電動機的三根相線分別穿過A、B、C三個孔，NC、CO均為常閉點。保護器在斷電狀態下，NC與CO是通的。通電后，電動機工作正常時保持接通。當檢測到電動機出現故障時，繼電器斷開，切斷電動機電源。

八、安裝注意事項

8.1安裝環境

裝置應安裝在室內通風、干燥、清潔、遠離熱源和強電磁場的地方。

8.2安裝位置

通常安裝在開關柜中，可使它不受油、污物、灰塵、腐蝕性氣體或其他有害物質的侵襲。安裝時要注意檢修方便，有足夠的空間放置有關的線、端子排、短接板和其他必要的設備。

8.3端子接線

后面板上有一排綠色接線端子，接線時應安指標順序，注意連接正確，否則直接影響測量結果。

接線端子緊固力矩為：3.5Lb-In/0.4Nm ，接線時請正確用力，避免螺絲打滑。

8.4 工作電源接線

所需的工作電源必須是單相交流220V，電壓范圍為 200-238AC。若所施加的電壓超出允許范圍，可能燒壞裝置。

8.5裝置故障分析

1、無顯示

檢查電源電壓和其他接線是否正確，所需電壓按工作電源范圍確定。關閉電源，再重新開機。

2、裝置上電后工作不正常

如果裝置LED顯示閃爍，可能是電源未加上或電源電壓不在允許范圍內，請用萬用表檢查保護控制器 L/+、N/-端子上所加電壓是否滿足裝置要求。關閉電源，再重新開機。

九 售后服務承諾

9.1 新裝置質量保證

所有銷售給用戶的新裝置，對因設計、材料或工藝缺陷引起的故障實行免費質量保證。如經認定裝置符合上述質保條件，我司將免費修復和更換。我司可能要求用戶將裝置寄回本公司，以確認該裝置是否屬于免費質保范圍，并修復裝置。

9.2 裝置升級

所有新裝置的用戶，均可免費使用本裝置的升級軟件，本公司也會通過各種渠道來通知用戶關于軟件升級的信息。

9.3 裝置質保限制

以下裝置的問題不屬免費質保范圍：

·由于不正確的安裝、使用、存儲引起損壞的裝置。

·超出規定的非正常操作和應用條件的裝置。

·由非本公司授權的機構或人員修理的裝置。

·超出免費質保年限的裝置。
