| 產品系列 | QDG5000 |
|---|---|
| 用途 | 減壓起動 |
| 額定電流 | 110（A） |
| 額定電壓 | 380（V） |
| 額定絕緣電壓 | 10000（V） |
| 防護等級 | ip20 |
| 類型 | 星三角啟動器 |
| 應用場景 | 電動機控制與保護 |
| 操作方式 | 手動 |
| 是否可逆 | 否 |
| 額定沖擊耐受電壓 | 10（KV） |
| 控制電動機功率 | 55KW |
| 適用電機 | 55KW |
| 產品認證 | 3C |
| 加工定制 | 是 |
| 規格報價 | 5000 |
| 品牌 | 鑫盛 |
| 型號 | XS-QDG-5055 |
北京偉納鑫盛電氣設備有限公司制造星三角啟動控制柜產品特點：
星三角啟動控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。
1、具備過流、過壓、欠壓、缺相保護及事故報警功能
2、品質卓越：國際、國內**電器元件及**標準柜體，精心設計，精工制作。
3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計www.bjwnxs.com。
4、控制方式：(1)、液位控制：以液位的變化為控制目標;(2)、壓力控制：以壓力變化為控制目標;
5、切換方式：(1)、手動切換; (2)、自動交替切換; (3)、定時自動切換。

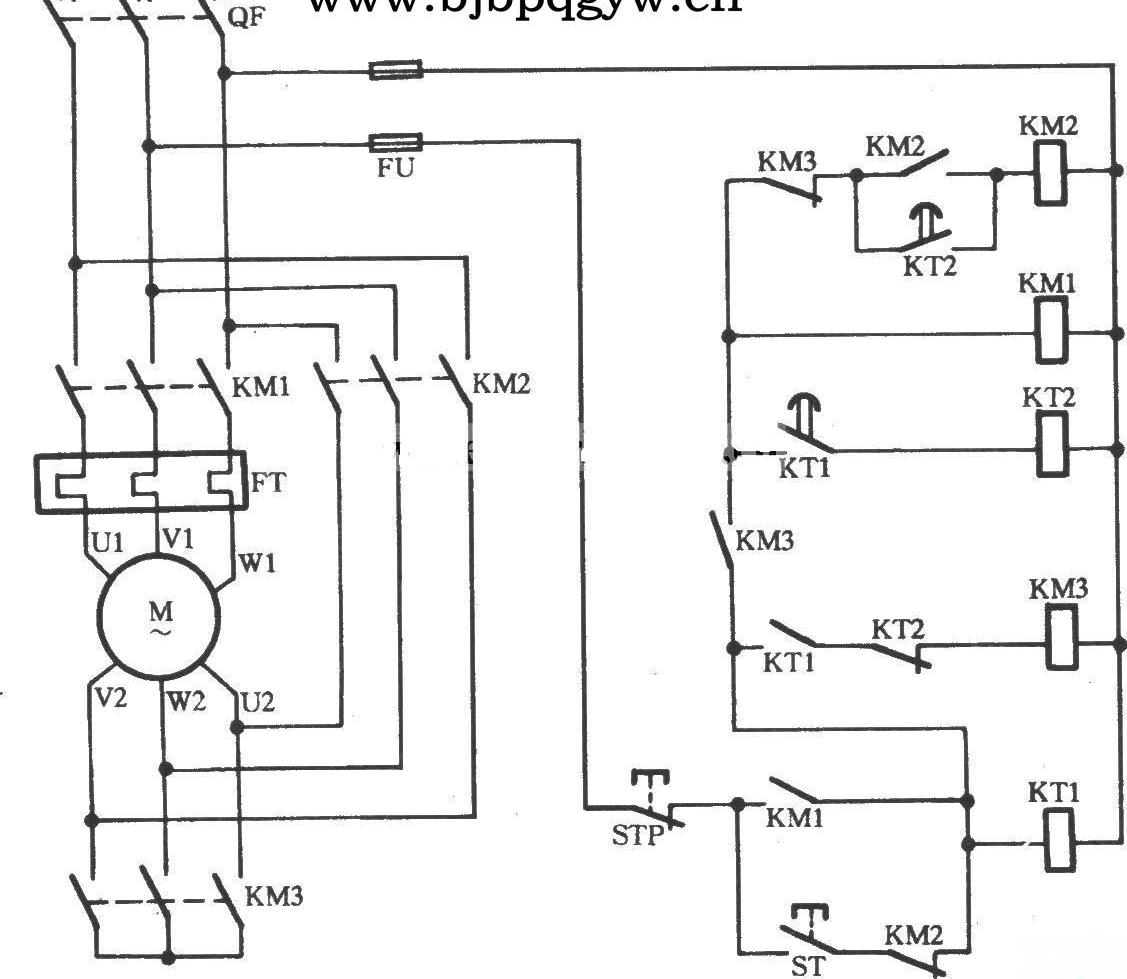

6、啟動方式：星-三角降壓?jiǎn)?dòng)：?jiǎn)?dòng)時電機定子繞組接為“Y"形以減少每相繞組所承受的電壓和電流，運行時電機定子繞組還原為“△”形。
7、起動性能：
(1)、起動電機時是為Y接法，這時電動機錠子繞組所受的電壓在起動已降低到額定電壓的57.7%,此時的起動電流只是電動機額定電流的1/3。起動后轉速增至額定轉速80%時，轉換成“△”形接法運行，轉換時間由時間繼電器進行整定www.bjbpqgyw.cn。
(2)、本產品為間斷長期工作制，也可反復短時工作，在反復短時工作，可頻繁操作每小時不大于30次。二次連續起動時 間間隔不小于2分鐘。
二、北京偉納鑫盛電氣設備有限公司制造星三角啟動控制柜功能原理：
1、控制模式(1)一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式(即兩臺泵同時用)，請訂貨時詳細說明;(2)二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作。“手動”起動時用操作鈕控制。若關掉一臺主泵，即變?yōu)?ldquo;一用一備”如果用戶要求增加“三用”工作模式(三臺泵可同時用)請訂貨時詳細說明;(3)三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”起動時，用面板操作按鈕控制，若是關掉一臺主泵，即變?yōu)?ldquo;兩用一備”，若關掉兩臺主泵，即變?yōu)?ldquo;一用一備”。如果用戶要求增加“四用”工作模式(即四臺泵同時使用)，請訂貨詳細說明。二、控制方式(1)“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止;(2)“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣;(3)“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等;()“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等;
三、星三角啟動控制柜技術參數：
星三角啟動控制柜、控制電機功率：15-90KW;控制電壓：380V;控制水泵臺數：1-5臺。
四、星三角啟動控制柜用途廣泛：
XBX型星三角啟動控制柜可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制，控制電機功率范圍15～90KW。
五、北京偉納鑫盛電氣設備有限公司星三角啟動控制柜安裝環境：
“星三角”降壓起動控制柜主要用于交流50Hz或60Hz， 額定工作電壓至380V，在AC-3使用類別，額定工作電流至95A的電路中，作為電動機的起動之用，起動器設有空氣延時頭，可自動進行“星三角”轉換，以降低電動機起動電流。
1. 環境溫度范圍：- 5 ℃ ～ + 40 ℃;2. 空氣濕度范圍：5% ～ 90% RH ，無結露;3. 海拔高度：1500米以下;4. 安裝面與水平面的傾斜不超過5°;5. 安裝處無顯著搖動和沖擊振動;6. 安裝處無大量油霧、灰塵或纖維粉塵;7. 使用類別為AC-3;8. 污染等級為3級。9. 安裝類型為Ⅲ類。
