加工定制 | 是 |
---|---|
結構形式 | 立式柜 |
防護等級 | ip20 |
連接方式 | 焊接式 |
用途 | 電機控制柜 |
外形及安裝方式 | 落地式 |
額定電壓 | 0.38(kV) |
額定頻率 | 50(Hz) |
母線額定電流 | 25(A) |
應用場景 | 電動機控制與保護 |
物料編號 | XG-1001 |
產品認證 | 3C |
品牌 | 鑫盛 |
型號 | XSBPG-11 |

提示:以下模板中任意文字及圖片均可執行修改、復制、刪除的操作,添加更多的圖片和文字描述有助于增加產品對買家的吸引力。產品介紹

產品信息重量:65kg 保質期: 12月 安裝尺寸:1800*800*500安裝方式:立式安裝產地:北京 提示:您可以按回車鍵添加更多信息。產品規格電壓: 380V 工作電流: 25A 負載功率:11KW 調速比:1:100 運行環境溫度:-10~40℃通訊:485通訊 包裝說明規格包裝箱:產品實拍圖

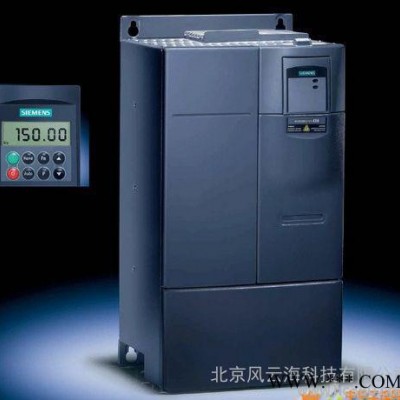

西門子變頻器大方簡潔耐用的外形設計

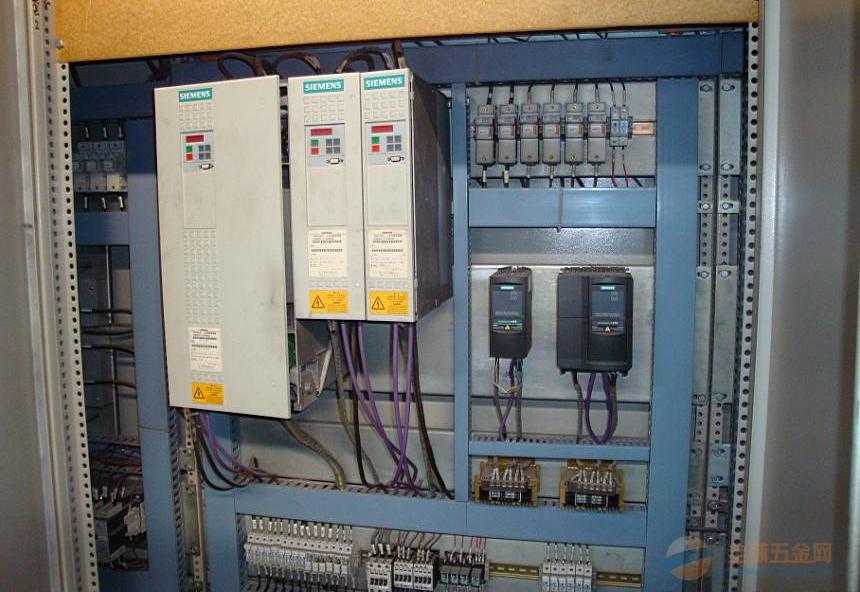

廣泛使用中西門子變頻器

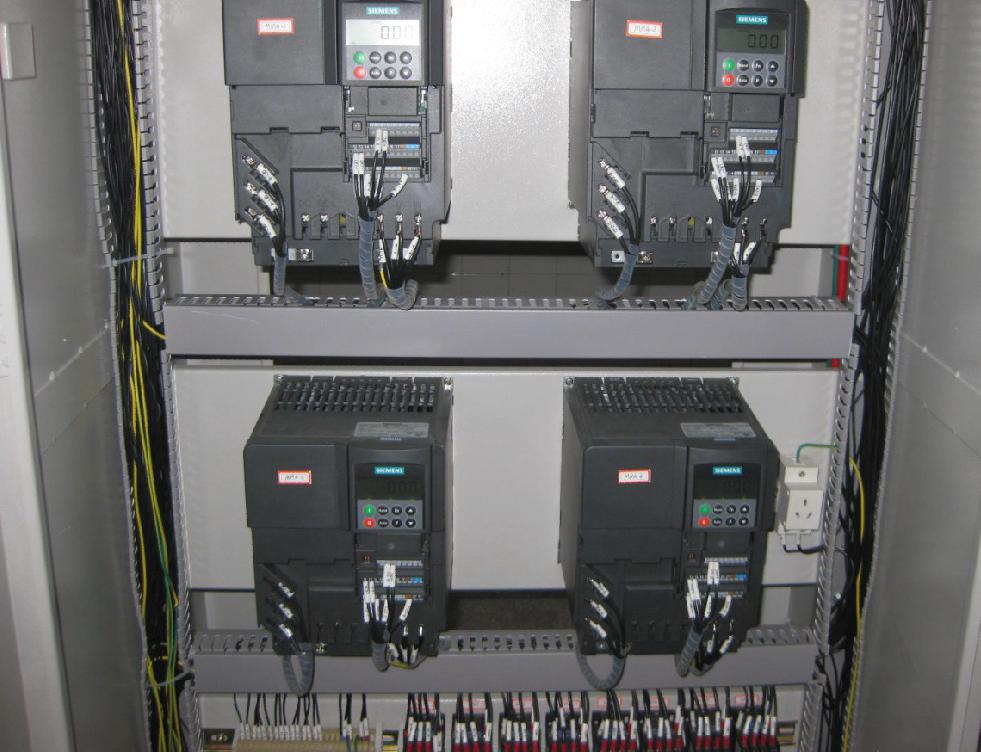

產品特寫圖西門子變頻器及控制面板安裝
西門子變頻器接線端子解析圖圖
變頻控制柜說明
MicroMaster420變頻器
是全新一代模塊化設計的多功能標準變頻器。它友好的用戶界面,讓你的安裝、操作和控制象玩游戲一樣靈活方便。全新的IGBT技術、強大的通訊能力**的控制性能、和高可靠性都讓控制變成一種樂趣。
MicroMaster420西門子主要特征:
200V-240V ±10%,單相/三相,交流,0.12kW-5.5kW;
380V-480V±10%,三相,交流,0.37kW-11kW;
模塊化結構設計,具有**多的靈活性;
標準參數訪問結構,操作方便。
控制功能:
線性v/f控制,平方v/f控制,可編程多點設定v/f控制;
磁通電流控制(FCC),可以改善動態響應特性;
**的IGBT技術,數字微處理器控制;
數字量輸入3個,模擬量輸入1個,模擬量輸出1個,繼電器輸出1個;
集成RS485通訊接口,可選PROFIBUS-DP通訊模塊/Device-Net模板;
具有7個固定頻率,4個跳轉頻率,可編程;
捕捉再起動"功能;
在電源消失或故障時具有"自動再起動"功能;
靈活的斜坡函數發生器,帶有起始段和結束段的平滑特性;
快速電流限制(FCL),防止運行中不應有的跳閘;
有直流制動和復合制動方式提高制動性能;
采用BiCo技術,實現I/O端口自由連接。
保護功能:
過載能力為150%額定負載電流,持續時間60秒;
過電壓、欠電壓保護;
變頻器過溫保護;
接地故障保護,短路保護;
I2t電動機過熱保護;
采用PTC通過數字端接入的電機過熱保護;
采用PIN編號實現參數連鎖;
閉鎖電機保護,防止失速保護。
1、 電源切換與保護變頻柜中設有低壓塑殼斷路器與進線電源相連,除能完成接通和分斷電路外,可對電路和變頻器發生的短路,過載進行保護。并可在維護時切斷電源。2、 啟、??刂乒δ茏冾l柜面板上設置變頻啟動,變頻停止按鈕,用于變頻裝置的運行控制,便于現場操作。3、 頻率(速度)調整變頻柜面板上設置頻率調整電位器,可以很方便的手動調節變頻器的輸出頻率,用以控制電機轉速4、 表頭顯示變頻柜面板上設置電壓表,電流表,頻率表和各種指示燈如電源指示,報警指示,運行指示,工頻指示,實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。5、 備用工頻切換用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時,通過自動控制回路將電動機切換至工頻電源(此方式可選擇手動/自動,工頻啟動裝置大于15KW用軟啟動器實現)6、 多種控制功能可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制,觸摸屏等。7、 加裝外圍設備根據工況需要可在變頻柜內安裝交流輸入電抗器,輸出電抗器,直流電抗器及EMI濾波器,制動單元,制動電阻,接觸器,中間繼電器,熱繼電器,可編程控制器(PLC),可編程操作終端(GOT),電度表,散熱風扇等。8、 安全防護將變頻器安裝在變頻柜內,可以減少環境污染,減少觸電危險,起到較好的防護作用。9、 整齊美觀將變頻器安裝在變頻柜中,并與其他低壓配電柜的尺寸相同,顏色一致,保持配電設施與控制裝置的協調,整齊,美觀。西門子變頻器控制柜組成
變頻器控制柜(變頻器電控柜/電氣控制柜)是由內裝的變頻器加外圍的控制,保護,顯示等電氣元件和柜體組成的,是對三相交流電動機(包括風機,泵)進行變頻調速控制的交流拖動裝置和節能裝置。西門子變頻器控制柜作用
變頻器控制柜(變頻器電控柜/電氣控制柜)可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、空氣壓縮機、軋鋼機、注塑機、皮帶運輸機等各種中壓電機設備。變頻柜采用封閉柜式結構,防護等級一般為IP20,IP21,IP30等,采用型材骨架,表面涂敷噴塑,且容易并柜安裝,上端可配置母線,變頻器面板外引至柜體外表可直接操作,根據需要可設置**地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能。變頻器是變頻柜的專用配套產品,其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大,一般根據工礦要求定制。目前比較定型的有:恒壓供水變頻柜(1控1,1控2,1控3等),自動扶梯變頻控制柜,中央空調循環水泵變頻柜, 風機變頻節能柜等。西門子變頻器控制柜應用場所
變頻器控制柜(變頻器電控柜/電氣控制柜)可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、壓縮機、軋機、注塑機、皮帶運輸機等各種中壓電機設備。
