| 產品系列 | BD1000 |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 三相 |
| 額定電壓 | 三相AC380-400（V） |
| 供電電壓 | 低壓 |
| 適配電機功率 | 4（kW） |
| 濾波器 | 不帶濾波器 |
| 直流電源性質 | 電壓型 |
| 控制方式 | V/F閉環 |
| 輸出電壓調節方式 | PAM控制 |
| 外型 | 塑殼 |
| 營銷方式 | 代理 |
| 額定電流 | 9（A） |
| 物料編號 | FL1002 |
| 品牌 | 富凌 |
| 型號 | BD1000 |

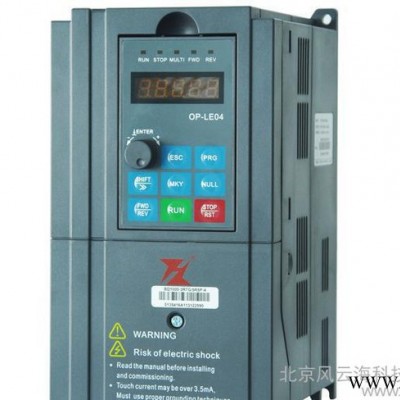

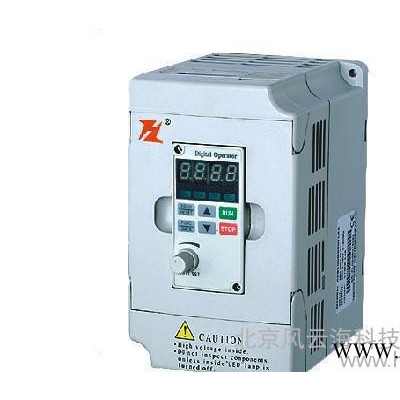

產品概述
BD1000系列產品是基于矢量控制/轉矩控制核心技術平臺的高性能矢量變頻器，具備有PG矢量控制、無PG矢量控制、V/F控制功能，在控制精度上更加符合高端控制的要求。模塊化的軟硬件功能滿足概述了起重、提升、造紙、化纖、電梯、軋機、包裝等高端行業應用的需求。
產品特征
◆ 更高
高精度：開環控制頻率精度可達±0.2%，閉環控制精度可達±0.02%
高轉矩 ：0.5Hz/150%(SVC)，0Hz/180%(VC)
◆ 更快
轉矩響應快：開環轉矩控制方式：轉矩響應<20ms；閉環轉矩控制方式：轉矩響應<10ms；
速度響應快；
內置直流制動功能，可快速停車
◆ 更強
功能更加強大：瞬時掉電不停機功能、轉速追蹤再啟動功能、下垂控制、力矩控制功能等
◆ 更全
控制方式：速度控制、轉矩控制；核心算法：V/F、開環矢量、閉環矢量
◆ 完備的故障診斷、報警和保護功能，**大限度保證機器工作的可靠性
◆ 獨特的張力控制算法，閉環矢量轉矩控制
◆ 獨特的機床主軸驅動控制程序，可實現閉環矢量控制的多點主軸定位
銘牌

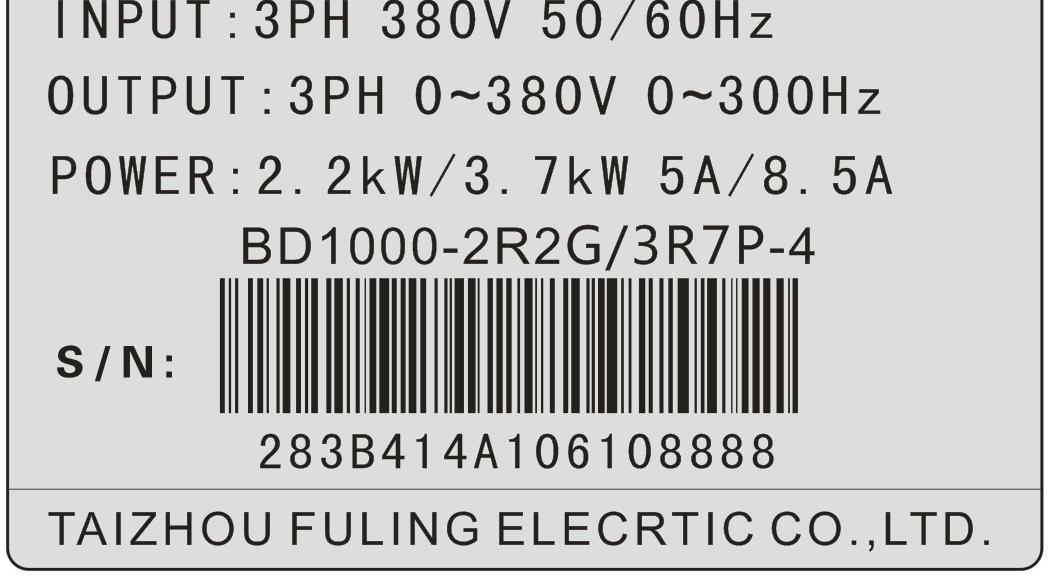

l BD1000系列高性能矢量變頻器銘牌

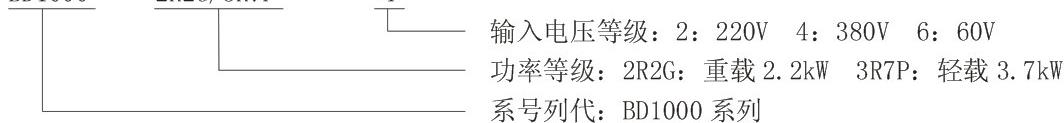

l 規格型號
應用場合
◆ 起重、提升
◆ 造紙
◆ 化纖
◆ 電梯
◆ 軋機
◆ 包裝
◆ 紡織等高端行業
技術參數
◆ 輸入電壓：1AC220V±15% 3AC220V±15% 3AC380V±15%
◆ 輸入頻率47~63Hz，功率因素≥95%
◆ 功率范圍： 380V級：0.75kW~315kW
◆ 輸出頻率范圍：0~300Hz
◆ 控制方式：無PG矢量控制：調速范圍1：200，有PG矢量控制：調速范圍1：1000和V/F控制
◆ 運行指令來源：面板給定、端子給定和RS485通訊給定
◆ 頻率給定來源：面板數字給定、模擬量給定、RS485串行通訊給定、多段速簡易PLC給定、PID給定等
◆ 過載能力：B型：150%額定電流60s、180%額定電流10s，P型120%額定電流60s、150%額定電流10s
◆ 啟動轉矩：0.5Hz/180%（無PG矢量控制（SVC）），速度范圍1：100（SVC），速度控制精度無PG±0.5%，有PG穩速精度可達±0.02%
◆ 載波頻率：1.0kHz~15.0kHz，并可根據溫度和負載特性進行自動調整
◆ 頻率分辨率：數字量給定為0.01Hz，模擬量給定為**高頻率乘以0.1%
◆ 轉矩提升：手動轉矩提升0~30%，并可實現多種VC轉矩設定方式的控制
◆ 制動：?jiǎn)?dòng)時直流制動和停機時直流制動
◆ 寸動運行：頻率范圍：0.0Hz~**大輸出頻率，寸動加減速時間：0~3600.0s
◆ 簡易PLC及多段速運行：通過內置PLC或控制端子**多可實現16段速運行
◆ 內置過程PID：方便實現過程量（壓力、溫度、流量等）的閉環控制
◆ 自動電壓調整：當電網電壓波動時能自動保持輸出電壓的恒定
◆ 可多臺變頻器共用直流母線，能量自動均衡
◆ 輸入輸出端子：6路DI輸入端子，可擴展端子4路，其中含一路高速脈沖端子；
1路數字輸出端子，2路繼電器輸出端子和1路可擴展高速脈沖端子；
模擬輸入輸出各2路，同時可擴展2路
◆ LED可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等參數，可選LCD操作界面能實現參數的快速拷貝
◆ 有PG簡易定位功能和力矩控制
選型表

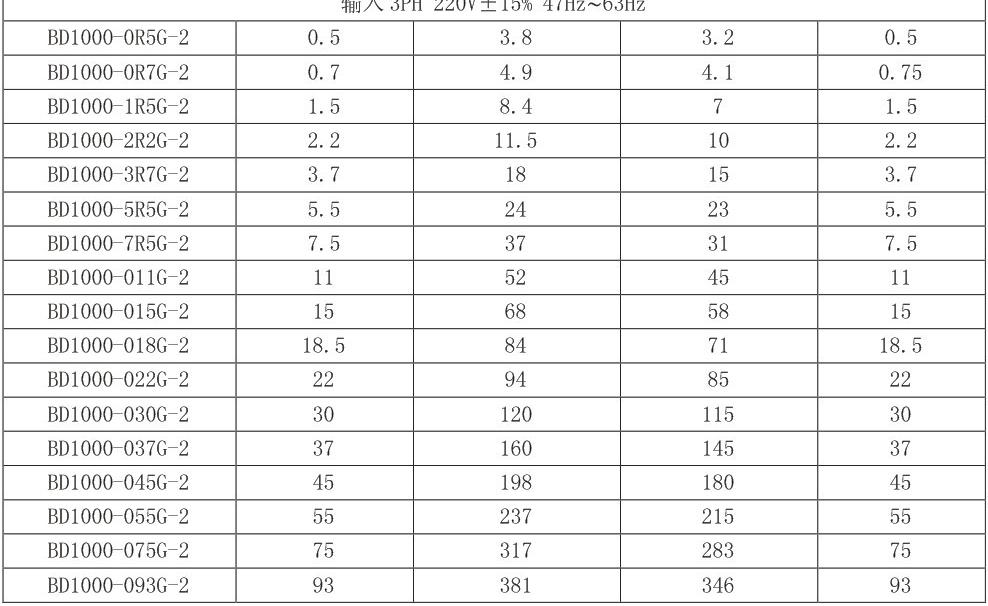

l AC220V系列額定參數：

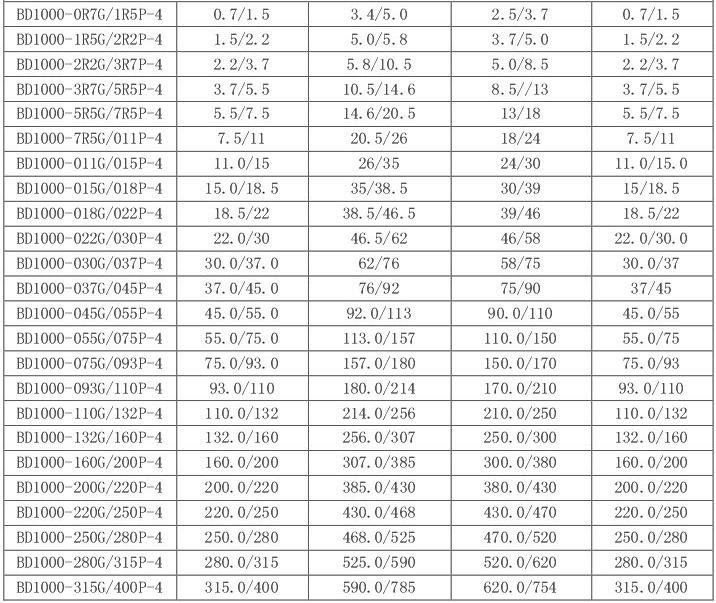

l AC380V系列額定參數：
外形尺寸

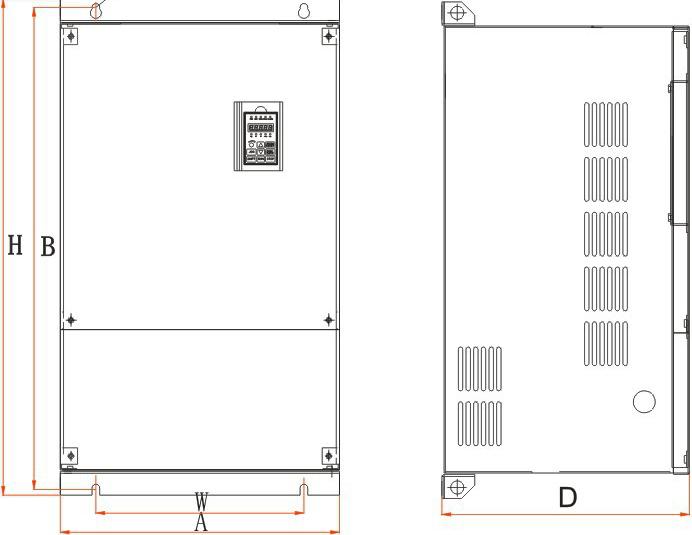

l 壁掛式殼體

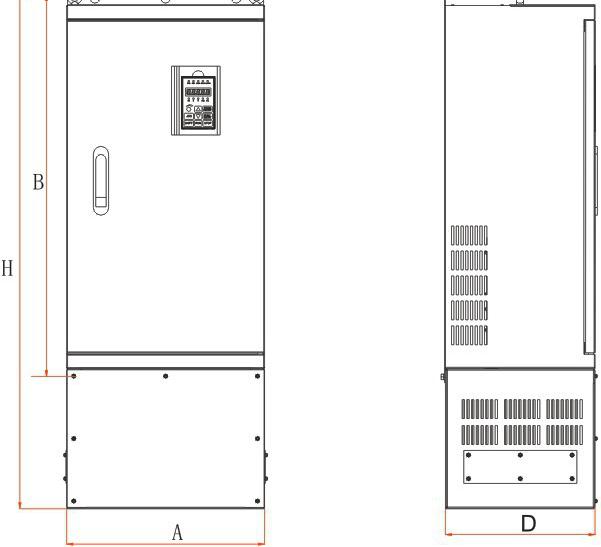

l 壁掛式/立柜式組合機箱
| 殼體 | 規格型號 | 功率 | 尺 寸 | 殼體 | |||||
| 編號 | AC220V | （kW) | A | H | D | W | B | d | |
| B01 | BD1000-0R5G-2 | 0.5 | 134 | 251 | 173 | 121 | 238 | 5 | |
| BD1000-0R7G-2 | 0.7 | ||||||||
| BD1000-1R5G-2 | 1.5 | 塑殼壁 | |||||||
| BD1000-2R2G-2 | 2.2 | 掛式 | |||||||
| B02 | BD1000-3R7G-2 | 3.7 | 161 | 274 | 198 | 148 | 261 | 6 | |
| BD1000-5R5G-2 | 5.5 | ||||||||
| B03 | BD1000-7R5G-2 | 7.5 | 210 | 343 | 215 | 195 | 327 | 6 | |
| B01 | BD1000-0R7G/1R5P-4 | 0.7/1.5 | 134 | 251 | 173 | 121 | 238 | 5 | |
| BD1000-1R5G/2R2P-4 | 1.5/2.2 | ||||||||
| BD1000-2R2G/3R7P-4 | 2.2/3.7 | ||||||||
| BD1000-3R7G/5R5P-4 | 3.7/5.5 | 塑殼壁 | |||||||
| B02 | BD1000-5R5G/7R5P-4 | 5.5/7.5 | 161 | 274 | 198 | 148 | 261 | 6 | 掛式 |
| BD1000-7R5G/011P-4 | 7.5/11 | ||||||||
| B03 | BD1000-011G/015P-4 | 11.0/15 | 210 | 343 | 215 | 195 | 327 | 6 | |
| BD1000-015G/018P-4 | 15.0/18.5 | ||||||||
| B04 | BD1000-018G/022P-4 | 18.5/22 | 255 | 453 | 225 | 190 | 440 | 7 | |
| BD1000-022G/030P-4 | 22.0/30 | ||||||||
| BD1000-030G/037P-4 | 30.0/37.0 | ||||||||
| B05 | BD1000-037G/045P-4 | 37.0/45.0 | 280 | 582 | 285 | 200 | 563 | 9 | |
| BD1000-045G/055P-4 | 45.0/55.0 | ||||||||
| BD1000-055G/075P-4 | 55.0/75.0 | ||||||||
| B06 | BD1000-075G/093P-4 | 75.0/93.0 | 300 | 685 | 320 | 200 | 667 | 11 | 鐵殼壁 |
| BD1000-093G/110P-4 | 93.0/110 | 掛式 | |||||||
| B07 | BD1000-110G/132P-4 | 110.0/132 | 420 | 840 | 325 | 150 | 815 | 11 | |
| BD1000-132G/160P-4 | 132.0/160 | * | |||||||
| BD1000-160G/200P-4 | 160.0/200 | 150 | |||||||
| B09 | BD1000-200G/220P-4 | 200.0/220 | 640 | 1035 | 380 | 1003 | 13 | ||
| BD1000-220G/250P-4 | 220.0/250 | 250 | |||||||
| BD1000-250G/280P-4 | 250.0/280 | * | |||||||
| BD1000-280G/315P-4 | 280.0/315 | 250 | |||||||
| BD1000-315G/400P-4 | 315.0/400 | ||||||||
| B07-G | BD1000-110G/132P-4 | 110.0/132 | 420 | 1108 | 325 | ||||
| BD1000-132G/160P-4 | 132.0/160 | ||||||||
| BD1000-160G/200P-4 | 160.0/200 | ||||||||
| B09-G | BD1000-200G/220P-4 | 200.0/220 | 640 | 1400 | 380 | 立柜式 | |||
| BD1000-220G/250P-4 | 220.0/250 | ||||||||
| BD1000-250G/280P-4 | 250.0/280 | ||||||||
| BD1000-280G/315P-4 | 280.0/315 | ||||||||
| BD1000-315G/400P-4 | 315.0/400 | ||||||||
