| 產品系列 | mini |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 三相 |
| 額定電壓 | 單相/三相AC440（V） |
| 供電電壓 | 低壓 |
| 適配電機功率 | 1.5（kW） |
| 濾波器 | 內置濾波器 |
| 直流電源性質 | 電壓型 |
| 控制方式 | V/F開環 |
| 外型 | 塑殼 |
| 營銷方式 | 代理 |
| 額定電流 | 3.7（A） |
| 品牌 | FUJI/富士通 |

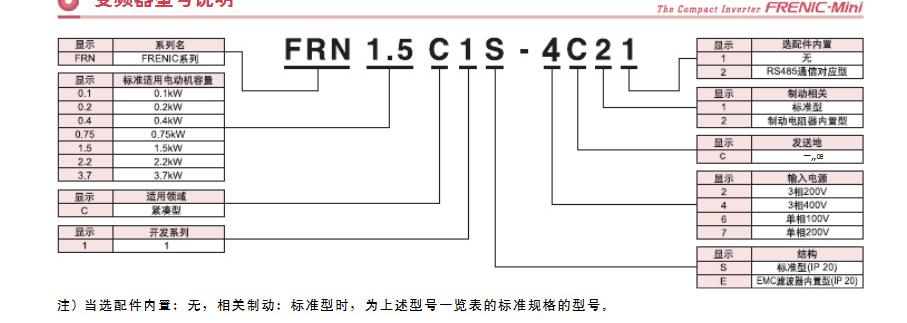

| 型號 | FRN1.5C1S-4C |

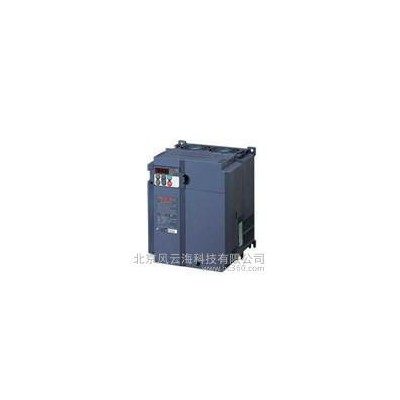

| 1. **橫向搬運機械性能特點 ◆ FRENIC-MINI系列變頻器是一種小容量通用緊湊型變頻器(3.7KW以下),它由擁有世界**大市場份額的富士電機集中技術精髓研制而出。 ◆ 該系列變頻器為采用**技術的理想的小型變頻器。 ◆ 通過豐富的功能、緊湊型、簡單操作、多樣的機型、全球?qū)?yīng)等，可以滿足橫向搬運機械、風扇、水泵、離心機、食品機械等裝置的高性能化、系統對應、節能、省力化、總體成本下降等各種要求。 |
◆ 150%以上高啟動轉矩
采用富士公司獨特的簡易轉矩矢量控制方式，內置自動轉矩提升功能，所以可以實現強力矩啟動。
◆ 實現無跳閘運行
通過電流限制功能（防止失速），針對沖擊負載也可以實現無調閘運轉。
上圖表示，當FVR-E11S采用動態轉矩矢量控制驅動富士標準3相電動機（8型系列、4極）時的轉矩特性例，連續運行轉矩受制于所用電動機容許溫升的容許負載轉矩，不是指電動機的輸出轉矩。短時運行轉矩是表示電動機的輸出轉矩。
◆ 針對階躍負載實現穩定運轉
通過轉差補償控制功能，對于負載變動（階躍負載），可以實現穩定運轉。
◆ 大幅度改善低速區域內的旋轉不均
通過富士公司獨特的控制方式，提高了電壓控制性能，在低速區域內的旋轉不均和富士公司以往產品相比有了很大的改善。下降了大約1/2（1Hz時）。
◆ 可連接制動電阻器
由于內置制動晶體管（0.4kW以上），為了提高再生制動能力，安裝選配件的制動電阻器?？梢杂糜诎徇\(yùn)機械等再生能力較大的用途中。另外，在1.5kW以上的情況下，也可選擇內置制動電阻器類型。
| 2. 配備**風扇、水泵的功能1. **橫向搬運機械性能 |
◆標準裝備自動節能功能
可以將電動機的損失控制在**小限度，從而在風扇、水泵用途下進一步實現節能。
◆配備PID控制功能
無需溫度調節器等外部調節器。即可實現溫度、壓力、流量控制運轉。
◆ 配備冷卻扇的ON?OFF控制功能
在風機、水泵停機時，可自動停止變頻器的冷卻扇，所以可實現低噪音以節能。
| 3. 配備**小容量、多需求的功能 |
◆ 對應多種頻率設定
頻率設定可根據機械、裝置選擇**的方法。比如觸摸式面板運轉、模擬輸入、多步速度設定等。
◆ 1點裝備晶體管輸出
在運轉中，可以輸出過載預報、壽命預報等信號。
◆ 可以設定**大400Hz的輸出頻率
可用于需離心機等電動機高速運轉的情況下。（必須確認和電動機的組裝工作）
◆ 可設定2點折線V/F樣式
由于追加了1點（合計2點）可以任意設定折線V/F樣式，所以可以根據不同用途調整V/F樣式。
| 4. 緊湊型 |
◆ 可橫向無縫安裝（并排安裝）
在配電柜內安裝多臺設備時可以減少安放空間（周圍溫度：40℃以下）節能。
◆ 確保與富士公司FVR-C11S系列和尺寸的互換性
◆ 內置RS485通訊卡(選配件)
無需改變尺寸，可內置于機體內,RS485通訊也可以選擇標準規格。
◆ 可選擇制動電阻器內置型（準標準規格）
在1.5kW以上情況下，可以選擇制動電阻內置型，由于無需另置制動電阻的安放、接線，所以可以減少總體安放空間。
| 5. 簡單操作、配線 |
◆ 標準裝備頻率設定旋鈕
可以簡單地手動調整頻率。
◆ 可以簡單地拆下控制電路端子臺外蓋、主電路端子臺外蓋。
◆ 可以在觸摸式面板上顯示各種數據
可以顯示輸出頻率、設定頻率，負載運轉速度，輸出電流，輸出電壓，報警記錄，輸入功率等。
◆ 可以在觸摸式面板上顯示各種數據
如果選擇本模式,可以確認“變更的功能顯示以及設定變更”，“運轉監視”，“I/O檢查”，“維護保養信息”，“警報信息”等。
6. 維護和保養 |
◆ 可以判斷主電路電容器的壽命
◆ 配備長壽命冷卻扇
◆ 累計運轉時間的記錄及顯示
◆ 存儲過去4次報警記錄
◆ 可以向晶體管輸出壽命預報信號
| 7. 充分考慮外圍設備，充實保護功能 |
◆ 全部機型內置浪涌電流抑制電路
在所有的機種中都以標準件裝備了浪涌電流抑制電路，所以可以降低電磁接觸器等外圍設備的成本。
◆ 標準裝備直流電抗器(DCR)連接用端子
在所有的機種中配備有可以連接抑制諧波所必需的DCR端子。
◆ 輸入/輸出缺相保護功能
輸出缺相可以在啟動時以及運轉中時常檢出。
◆ 可以切換漏/源
可以通過機體內部的跳接開關切換數字輸入端子的輸入輸出模式。
| 8. 對應于國外規格 |
◆ 標準產品對應EC指令（CE標志）,UL規格以及加拿大規格（cUL認定）
◆ 如果EMC濾波器使用內置型，可以直接對應歐洲EMC指令
