| 產品系列 | ATV61 |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 三相 |
| 額定電壓 | 三相AC380（V） |
| 供電電壓 | 低壓 |
| 適配電機功率 | 3（kW） |
| 濾波器 | 不帶濾波器 |
| 直流電源性質 | 電壓型 |
| 控制方式 | V/F開環 |
| 輸出電壓調節方式 | PAM控制 |
| 外型 | 鐵殼 |
| 營銷方式 | 代理 |
| 額定電流 | 8（A） |
| 物料編號 | S1008 |
| 品牌 | Schneider/施耐德 |
| 型號 | ATV61HU30N4Z |
提示：以下模板中任意文字及圖片均可執行修改、復制、刪除的操作，添加更多的圖片和文字描述有助于增加產品對買家的吸引力。產品介紹
產品信息重量：65kg 保質期： 12月 安裝尺寸：安裝方式：立式安裝產地： 提示：您可以按回車鍵添加更多信息。產品規格電壓： 380V 工作電流： 25A 負載功率：1KW 調速比：1:100 運行環境溫度:-10～40℃通訊：485通訊 包裝說明規格包裝箱：產品實拍圖

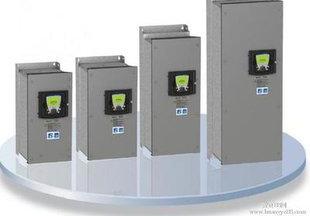

施耐德變頻器大方簡潔耐用的外形設計

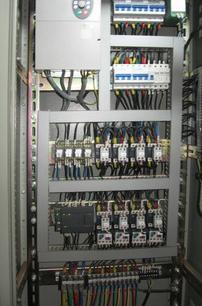

廣泛使用中施耐德變頻器柜

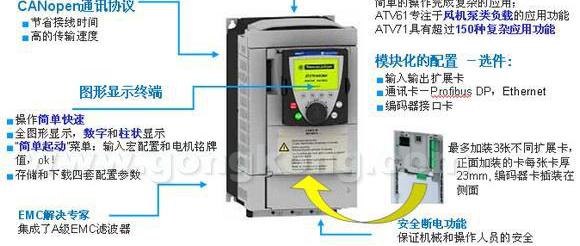

產品特寫圖
施耐德變頻器及控制面板安裝

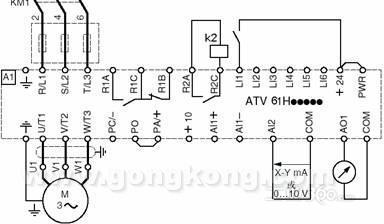

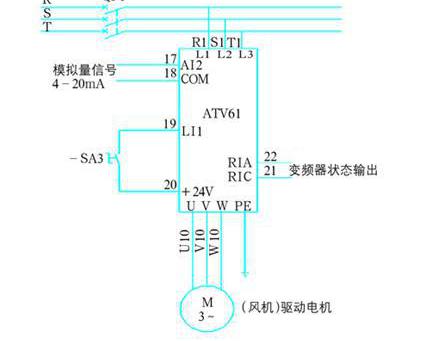

施耐德變頻器接線控制圖
變頻器說明
施耐德變頻器
ATV11系列
施耐德ATV11系列主要應用于三相異步電機變頻器，施耐德變頻器（圖2）功率范圍為0.18至2.2 kW。
ATV11性能描述
1、通過磁通矢量控制進行速度調節；
2、速度范圍為1至20；
3、變頻器與電機保護；
4、堅固耐用，即使在-10至+50℃的惡劣環境下；
5、通過使用系緊螺釘進行布線和連接：易于更換機電解決方案；
6、結構緊湊，可以并排安裝；
7、能夠使用DIN軌道安裝；
8、集成B類EMC濾波器或可作為一個選件；
9、變頻器具有極低的泄漏電流，施耐德變頻器（圖3）與30 mA差分?jǐn)嗦菲骷嫒?，以確保人員安全；
10、可使用基板安裝版本。
ATV11產品優勢
1、簡易精致效能；
2、ATV11的高性能和緊湊外形使得機電解決方案成為遙遠的記憶；
3、專為簡易性**而設計，具有直接起動、用戶友好調節和快速布線功能，集成了在世界各地使用所必需的所有特性。
ATV11應用范圍
1、運輸機、車庫門、電梯門、自動停車欄木、檢驗計數器等；
2、磨床、鉆床、訓練設備、滾動顯示裝置、伸縮罩和面機等。
ATV12系列
ATV12施耐德變頻器用于功率范圍為0.18kW至4kW的三相異步電機。施耐德變頻器（圖4）ATV12施耐德變頻器具有易于安裝(基于即插即用原理)結構緊湊集成多種功能的特點以及可選的基座版本使其特別適合于簡單工業機械或一些民用設備。
ATV12性能描述
1、控制方式：電壓/頻率比、無傳感器磁通矢量控制、節能比；
2、集成C1等級 EMC濾波器；
3、標準Modbus通信；
4、無需設置，快速起動；
5、在包裝內無需上電即可進行參數設置；
6**寬工作溫度范圍：-10℃ ~ +50 ℃不降容**可達+60 ℃；
7**制動能力：無需制動電阻即可達到70%電機額定轉矩；
8、全部涂層，適應各種惡劣環境；
9**，組件按照10年使用壽命設計。
ATV12產品優勢
集靈巧精致、性能**、操作便捷和穩定可靠四大優勢于一身，施耐德變頻器（圖5）是簡單工業機械和民用設備的**解決方案。
ATV12應用范圍
1、包裝機械
2、印刷機械
3、小型物料搬運設備
4、紡織機械
5、醫療和健康領域
6、小型風機、泵類應用
7、其它（攪拌機、洗衣機等）
ATV12功能
除了一些常用功能之外，ATV12變頻器還具有下列功能：
1、可在本地控制與端子控制之間切換
2、電機控制模式標準高性能與風機泵
3、跳頻
4、預置速度
5、PID調節器
6、S形斜坡U形斜坡斜坡切換
7、自由停車快速停車
8、寸動運行
9、設置邏輯輸入輸出與模擬輸入輸出
10、欠載與過載保護
11、可在變頻器顯示屏上查看邏輯輸入的狀態
12、設置參數顯示方式
13、故障記錄等
ATV21系列
施耐德變頻器ATV21系列可變轉矩型變頻器施耐德變頻器（圖6）主要應用于建筑物暖通空調的三相異步電機（功率范圍為0.75至75 kW）變頻器。
ATV21性能描述
1、UL類型1/IP20與IP54，功率**高達75 kW；
2、速度范圍：1:50；
3、過載：110 % - 60 s；
4、集成A類或B類EMC濾波器；
5、建筑市場使用的主要通信總線：LonWorks、metasys N2、BACnet與Apologe FLN；
6、符合國際標準與認證：CE、UL、CSA、C-Tick；
7、“降容”技術：即刻運行且無有害影響，諧波處理無需額外技巧：THDI < 30%；
8、斜坡與電機控制電源的自適應可以優化能耗；
9、其遠程終端使其功能得到增強：功能的設置，配置和參數的下載與保存；
10、結構緊湊，可以并排安裝；
11、電機與變頻器保護；
12、經濟型設計。
ATV21產品優勢
1、對于主要建筑通信網絡開放；
2、經濟型設計，結構緊湊，專為滿足您的需求。
ATV21應用范圍
1、此系列專用于建筑物暖通空調應用；
2、可變轉矩泵和風機應用所必需的所有功能：PI調節器，預置PI；自動重起動，可在運行時恢復；頻率跳躍；皮帶破裂檢測；過載檢測與欠載檢測。
ATV61系列
基本特征：ATV61施耐德變頻器廣泛應用于工業市場和建筑市場的泵類和風機應用：性能優越，功能先進，高性能可變轉矩。
ATV61的應用
風機：帶有強制功能的安全性（故障禁止，選擇行進方向和參考速度）。
多泵：通過使用可編程多泵卡，Altivar 61可在管理多個泵時具有靈活性、用戶友好性和適應性。
泵類：對于裝置欠載保護、過載保護和流體缺失檢測保護所需的必要功能。
ATV312系列
ATV312 施耐德變頻器用于功率范圍為 0.18 至 15 kW的200—600 V三相異步電機。ATV312 施耐德變頻器具有功能強勁、結構緊湊和易于安裝的特點。其集成的多種功能使其特別適合于簡單工業機械應用。
在產品設計階段**充分考慮了安裝和使用中相關的約束條件，從而能夠?yàn)楹唵螜C(jī)器的制造商和安裝者提供一種可靠的、高性價比的解決方案。采用各種可選購的通訊卡，ATV312 變頻器可**集成到主控制系統架構中。
ATV312性能描述
1、內置Modubs 和CANopen協議，提供CANopen 菊花鏈、Profibus DP、DeviceNet；
2、全新的用戶界面，支持中文操作面板；
3、提供簡易型和多功能下載器，方便參數配置；
4、全部涂層，適應各種惡劣環境，變頻器頂部提供IP41防護等級；
5、可拆卸端子模塊化設計，節省成本，安裝方便；
6、同級別**高耐壓，標準電壓波動-15%~10%，允許電壓跌落50%；
7、M2和N4內置EMC濾波器；
8**寬工作溫度， -10℃ ~ +50 ℃不降容**可達+60 ℃；
9**輸出特性，內置制動單元，過力矩至170%～200%；
10、并排安裝，節省空間。
ATV312優勢
1、更多的通訊兼容能力，更友好的人機交互；
2、豐富的應用功能，出色的環境適應能力。
ATV312應用范圍
ATV312 變頻器的各種功能適用于許多常規應用中，包括：
1、物料處理（小型輸送機、起重機等）
2、包裝機器（小型制袋機、貼標機等）
3、通用機器（機床、紡織機械等）
4、泵、壓縮機、風機
ATV61/71系列
ATV61/71PLUS標準柜式變頻器內含ATV61/71變頻器、斷路器、直流電抗器、電機端子和柜門安裝的操作面板，集成了適用于起重、物料輸送、泵控制等應用的多種功能。它采用施耐德電氣特有的IP54雙通道排風柜體設計—功率部分與控制部分采用獨立冷卻回路，該設計不但有效保證了良好的通風散熱，還幫助設備更好抵抗高粉塵、高污染環境。此外，其主要的電氣控制技術繼承了ATV61/71的成熟設計，將高性能與先進的功能創造性**融合在一起，同時又保持了友好的人機界面和操作方式，性能優異；內含的直流電抗器，有效保護變頻器免受高次諧波電流和過載影響，降低對電網的諧波干擾。
ATV61/71PLUS標準柜式變頻器400V電壓系列**大功率可達630kW，已取得了CE、UL、CSA、C-Tick等多項國際標準認證，并在鋼廠、電廠、焦化廠、石油煉化廠、礦業等許多行業都有成功應用。[1-2]
編輯本段常見故障過流故障
過流故障可分為加速、減速、恒速過電流。其可能是由于變頻器的加減速時間太短、負載發生突變、負荷分配不均，輸出短路等原因引起的。這時一般可通過延長加減速時間、減少負荷的突變、外加能耗制動元件、進行負荷分配設計、對線路進行檢查。如果斷開負載變頻器還是過流故障，說明變頻器逆變電路已環，需要更換變頻器。
過載故障
過載故障包括變頻過載和電機過載。其可能是加速時間太短，電網電壓太低、負載過重等原因引起的。一般可通過延長加速時間、延長制動時間、檢查電網電壓等。負載過重，所選的電機和變頻器不能拖動該負載，也可能是由于機械潤滑不好引起。如前者則必須更換大功率的電機和變頻器；如后者則要對生產機械進行檢修。
編輯本段保養與維修
1、在設計、安裝、使用變頻器時一定要遵從變頻器使用說明書的指導；
2、各電氣設計人員，現場電氣調試人員可以在此基礎上完善此變頻器參考。
施耐德變頻器應該是進入中國市場較早的一個品牌，所以有些老的產品象施耐德變頻器, 施耐德變頻器仍有大量的用戶在使用，我們先**這兩個系列產品的常見故障做一分析。
施耐德變頻器我們**的故障**是通電無顯示，該系列變頻器的開關電源采用了一塊UC2842芯片作為波形發生器，該芯片的損壞會導致開關電源無法工作，從而也無法正常顯示，此外該芯片的工作電源不正常也會使得開關電源無法正常工作。
施耐德變頻器我們較常見的故障主要有驅動電路的損壞，以及IGBT模塊的損壞，驅動電路是由一對對管去驅動IGBT模塊的，而這對管也是**損壞的元器件，損壞原因常由于IGBT模塊的損壞，而導致高壓大電流竄入驅動回路，導致驅動電路的元器件損壞。
施耐德變頻器，我們經常會碰到的故障現象有F008(直流電壓低)，由于是直接通過電阻降壓來取得采樣信號，所以故障F008的出現主要是由于采樣電阻的損壞而導致的。
施耐德變頻器F025,F026,F027,關于輸入相缺失的報警，故障原因一是由于6SE70系列本身帶有輸入相檢測功能，輸入檢測電路的損壞會導致輸入缺相報警，如排除此故障原因，報警信號還不能消除，那故障很有可能**是CU板的損壞了。

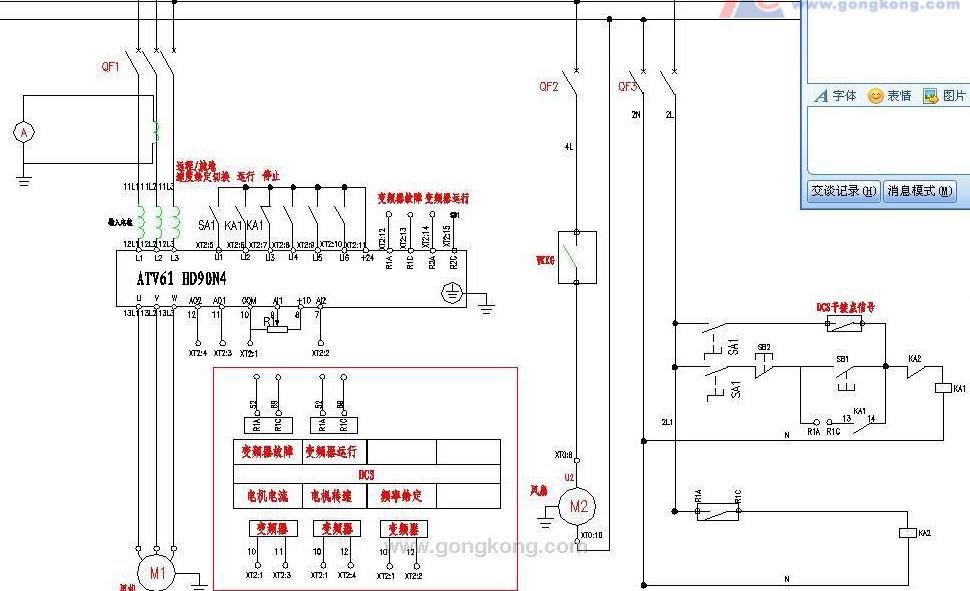

施耐德介紹施耐德電氣是法國的工業先鋒之一。世界500企業，全球**電工企業。19世紀，施耐德電氣從事鋼鐵工業、重型機械工業、輪船建造業；20世紀，從事電力與自動化管理業。在成立的170多年里，施耐德電氣遇到過無數次挑戰，也做過數次重大戰略選擇，現在集團已經成長為行業**。施耐德變頻器控制原理圖

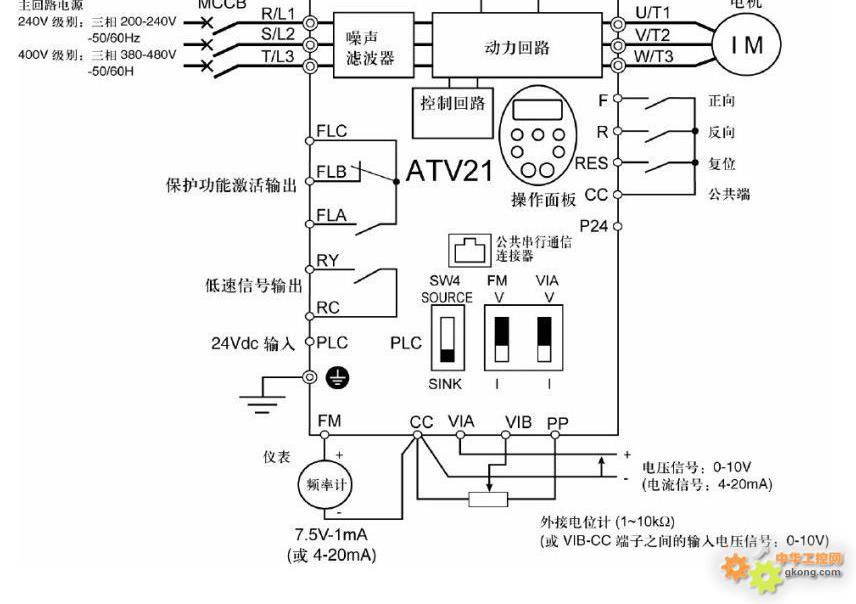

施耐德變頻器接線圖購買須知
1、貨源說明
本公司為普傳科技北京區一級授權代理商，直接從廠家拿貨，保證**、售后服務及價格優惠。
2、關于尺碼
以產品系列說明書為準，可以聯系客服確定。
3、關于顏色
關于產品外形、顏色支持定制，具體聯系客服。
4、關于客服
下單前聯系客服對需要了解的情況我們給你滿意答復
5、關于售后
自售出之日起質保12個月
6、關于發貨
自下單起正常為3日發貨，因數量或型號原因可能發貨時間有時延誤，如急用為保證您利益下單前聯系客服協商。發貨可能從北京或廠里
