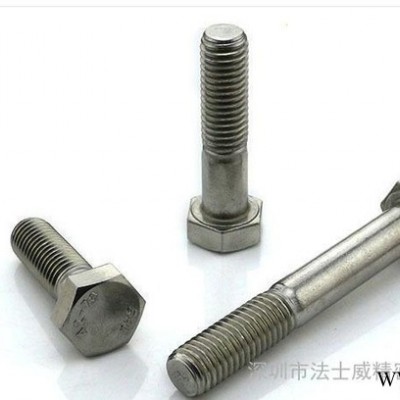

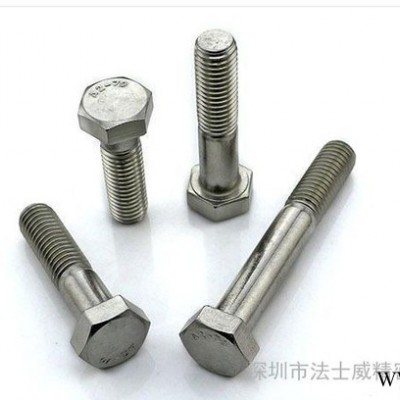

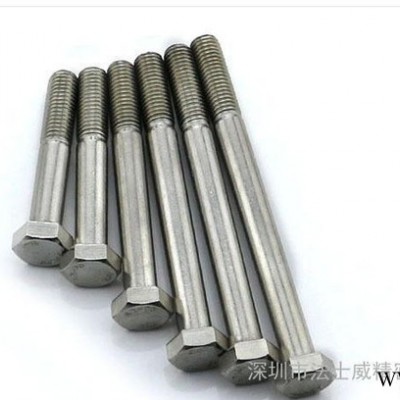

類別 | 六角螺栓 |
---|---|
頭型 | 外六角 |
螺紋規格 | DIN931 |
頭部對邊長度 | DIN931(mm) |
頭部厚度 | DIN931(mm) |
總長度 | DIN931(mm) |
螺紋公差 | DIN931 |
材料 | SUS304/不銹鋼 |
表面處理 | 不經處理 |
材料等級 | 不銹鋼 A2-70 |
產品等級 | A級 |
標準類型 | 德標 |
標準編號 | GB5782-86 |
產品規格 | M6*30,M6*35,M6*40,M6*45,M6*50,M6*55,M6*60,M6*65,M6*70,M6*75,M6*80,M6*85,M6*90,M6*95,M6*100,M6*110,M6*120,M6*130,M6*140,M6*150 |
應用范圍 | 機械工業用緊固件 |
品牌 | 法士威 |
型號 | M6*85 |
品牌 | FSW/法士威 | 材質 | 304不銹鋼 |
名稱 | 六角螺栓 | 表面處理 | 未經處理 |
標準 | GB5782/DIN931 | 包裝說明 | 塑料袋/紙盒 |
尺寸 | 例如:M6*30(螺紋直徑6mm螺紋長度30mm)不含頭部長度 | ||
|
![]() | ||||||||||||
單位:mm | ||||||||||||
公稱 直徑 d | 螺紋 P | |||||||||||
b | ds | k | s | |||||||||
L≤125 | 125≤L≤200 | 200≤L | max | min | max | min | max | min | ||||
M4 | 0.7 | 14 | 20 | 33 | 4 | 3.7 | 3 | 2.6 | 7 | 6.64 | ||
M5 | 0.8 | 16 | 22 | 35 | 5 | 4.7 | 3.24 | 2.76 | 8 | 7.64 | ||
M6 | 1 | 18 | 24 | 37 | 6 | 5.7 | 4.24 | 3.76 | 10 | 9.64 | ||
M8 | 1.25 | 22 | 28 | 41 | 8 | 7.64 | 5.54 | 5.06 | 13 | 12.57 | ||
M10 | 1.5 | 26 | 32 | 45 | 10 | 9.64 | 6.69 | 6.11 | 16 | 16.57 | ||
M12 | 1.75 | 30 | 36 | 49 | 12 | 11.57 | 7.79 | 7.21 | 18 | 18.48 | ||
M14 | 2 | 34 | 40 | 53 | 14 | 13.57 | 9.09 | 8.51 | 21 | 21.16 | ||
M16 | 2 | 38 | 44 | 57 | 16 | 15.57 | 10.29 | 9.71 | 24 | 23.16 | ||
M18 | 2.5 | 42 | 48 | 61 | 18 | 17.57 | 11.85 | 11.15 | 27 | 26.15 | ||
M20 | 2.5 | 46 | 52 | 65 | 20 | 19.48 | 12.85 | 12.15 | 30 | 29.16 | ||
M22 | 2.5 | 50 | 56 | 69 | 22 | 21.48 | 14.35 | 13.65 | 34 | 33 |
問題1 | 1.不銹鋼為什么也會帶磁性? 304不銹鋼屬于奧氏體不銹鋼,奧氏體在冷加工過程中有部分或少量轉化為馬氏體 |
問題2 | 2.如何識別正宗304不銹鋼產品? ①支持304不銹鋼專用檢測藥水檢測,如果不變色為正宗304不銹鋼。 |
問題3 | 3.**常用不銹鋼有那幾種? ①.201不銹鋼,適合在干燥環境中使用,遇水很容易水生銹。 |
|
化學成分,%,max | ||||||||||
組別 | C | Si | Mn | P | S | Cr | Mo | Ni | Cu | 特性 |
304-A2 | 0.1 | 1 | 2 | 0.05 | 0.03 | 15-20 | 8-19 | 4 | 加工硬化率適中,適于一般的冷間加工以及伸抽,冷加工性能較好,普遍用于外六角螺釘、螺母以及墊圈產品 | |
316-A4 | 0.08 | 1 | 2 | 0.045 | 0.03 | 16-18.5 | 2-3 | 10-15 | 1 | 加鉬,耐腐蝕能力較304強,特別適用于海水及化學介質,更加的耐腐蝕性及耐孔蝕性。 |
注: 1)如鎳含量低于8%,則錳的**小含量必須為5% |
機械性能 | |||||||||||
類別 | 組別 | 性能等級 | 螺絲直徑 | 抗拉強度mpa/mm2 | 規定非比列伸長應為mpa/mm2 | 斷后伸長量mpa/mm2 | |||||
奧氏體 | A2,A4 | 50 | ≤ 39 | 500 | 210 | 0.6d | |||||
70 | ≤ 24 | 700 | 450 | 0.4d | |||||||
80 | ≤ 24 | 800 | 600 | 0.3d |
![]() 歡迎您加入我們! |
深圳市法士威精密零件有限公司是法國博德工業集團公司(BAUD Group)在中國授權代理;是美國Shear-Loc品牌塑膠旋鈕在中國**指定經銷商。 是一家以高精密工業為主題體,工商貿易為輔助的綜合性一般納稅人企業。主營高精密非標零件、國標(GB)、美標(ANSI)、德標(DIN)、意標(UNI)、日標(JIS)、國際標準(ISO)等各類高品質螺栓、螺母、螺釘?shù)葮?biāo)準件及非標緊固件。
成立于1978年的法國博德工業集團公司(BAUD Group)專注于精密非標零件制造,產品直徑尺寸由¢0.5mm至¢40mm,廣泛應用于汽車、連接器、電子、手機、表類、醫療器械等行業,是眾多**品牌產品指定供應商。目前全世界七間工廠分別位于法國,瑞士,波蘭和新加坡。我們一直謙誠地向博德學習并榮幸成為其在中國的重要合作伙伴。我們將不斷努力為博德中國區客戶提供技術咨詢、物流配送及售后服務。服務好博德中國的每一個客戶將是法士威神圣的職責! 法士威公司致力于整合緊固件行業資源,我將**的產品引薦給高質量的客戶群。無論是高強度螺栓、精密非標零件,還是不銹鋼標準件90%由行業內**的生產廠家提供。品質管理體系通過ISO9001、ISO/TS16949認證,并獲得ISO17025實驗室**,所有產品嚴格確保符合ROHS標準。 |
![]() 法士威車床車件 ![]() 螺絲生產車間 ![]() 鹽霧試驗機 ![]() 硬度測試 |
