| 總長度 | ISO7380（mm） |
|---|---|
| 材料 | SUS304/不銹鋼 |
| 表面處理 | 不經處理 |
| 產品等級 | A級 |
| 產品規格 | M3*22 |
| 類別 | 圓形螺栓 |
| 應用范圍 | 機械工業用緊固件 |
| 標準編號 | ISO7380 |
| 頭型 | 圓形 |
| 標準類型 | 國標 |
| 螺紋規格 | ISO7380 |
| 槽型 | 內六角 |
| 螺紋公差 | ISO7380 |
| 品牌 | 法士威 |
| 型號 | M3*22 |
| 加工定制 | 否 |
| 材料等級 | 不銹鋼 A2-70 |
| 螺釘直徑 | 3 |
| 螺釘長度 | 22 |
| 品牌 | FSW/法士威 | 材質 | 304不銹鋼 |

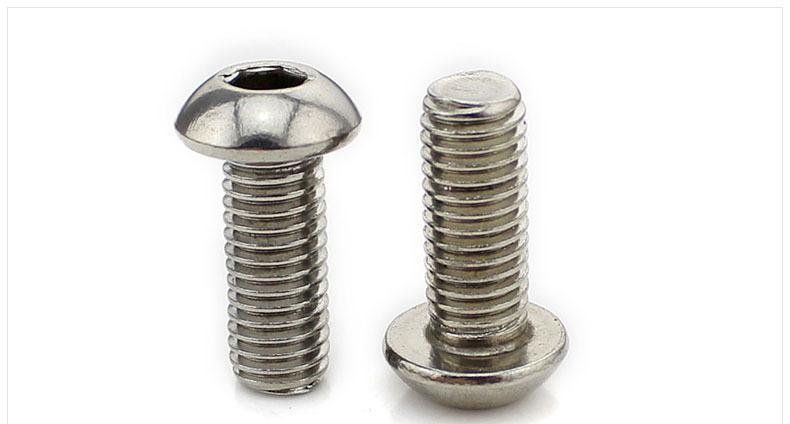

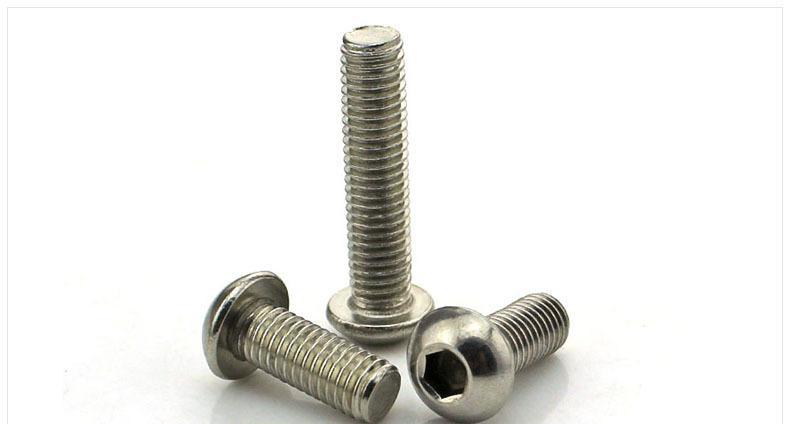

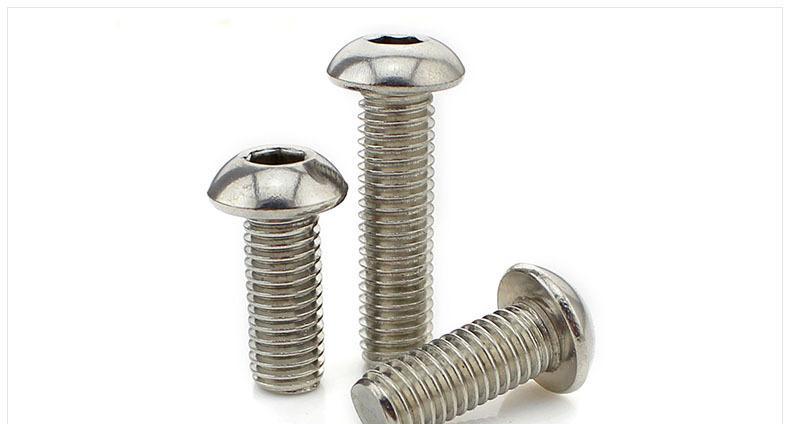

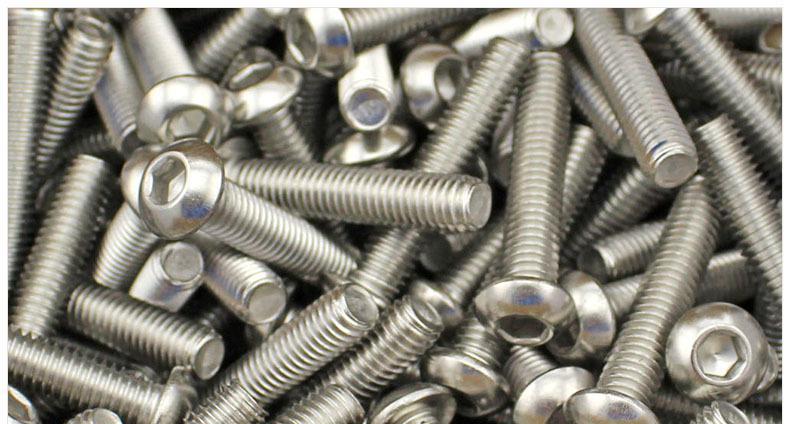

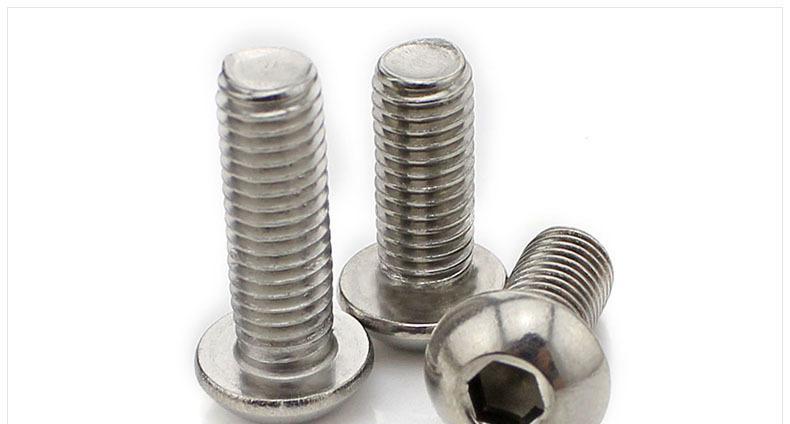

| 名稱 | 圓頭內六角螺絲 | 表面處理 | 不銹鋼本色 |
| 標準 | DIN7380 | 包裝說明 | 塑料袋/紙盒 |
| 尺寸 | 例如：M6*30（螺紋直徑6mm螺紋長度30mm）不含頭部長度 | ||
| | |||
| 單位：mm | ||||||||||||
| 公稱直徑 d | 螺距 P | dk | K | S | t5.2 min | |||||||
| max | min | max | min | max | min | |||||||
| M3 | 0.5 | 5.7 | 5.4 | 1.65 | 1.40 | 2.045 | 2.020 | 1.04 | ||||
| M4 | 0.7 | 18 | 7.6 | 2.20 | 1.95 | 2.56 | 2.52 | 1.3 | ||||
| M5 | 0.8 | 20 | 9.50 | 2.75 | 2.50 | 3.071 | 3.020 | 1.56 | ||||
| M6 | 1 | 20 | 10.50 | 3.3 | 3.0 | 4.084 | 4.020 | 2.08 | ||||
| M8 | 1.25 | 25 | 14.00 | 4.4 | 4.1 | 5.084 | 5.020 | 2.6 | ||||
| M10 | 1.5 | 25 | 17.50 | 5.5 | 5.2 | 6.095 | 6.020 | 3.12 | ||||
| M12 | 1.75 | 25 | 21.00 | 6.60 | 6.24 | 8.115 | 8.025 | 4.16 | ||||
| M16 | 2 | 25 | 28.00 | 8.80 | 8.44 | 10.115 | 10.025 | 5.2 | ||||
| 問題1 | 1.不銹鋼為什么也會帶磁性？ 304不銹鋼屬于奧氏體不銹鋼，奧氏體在冷加工過程中有部分或少量轉化為馬氏體 |
| 問題2 | 2.如何識別正宗304不銹鋼產品？ ①支持304不銹鋼專用檢測藥水檢測，如果不變色為正宗304不銹鋼。 |
| 問題3 | 3.最常用不銹鋼有那幾種？ ①.201不銹鋼，適合在干燥環境中使用，遇水很容易水生銹。 |
| 化學成分，%,max | ||||||||||
| 組別 | C | Si | Mn | P | S | Cr | Mo | Ni | Cu | 特性 |
| 304-A2 | 0.1 | 1 | 2 | 0.05 | 0.03 | 15-20 | 8-19 | 4 | 加工硬化率適中，適于一般的冷間加工以及伸抽，冷加工性能較好，普遍用于外六角螺釘、螺母以及墊圈產品 | |
| 316-A4 | 0.08 | 1 | 2 | 0.045 | 0.03 | 16-18.5 | 2-3 | 10-15 | 1 | 加鉬，耐腐蝕能力較304強，特別適用于海水及化學介質，更加的耐腐蝕性及耐孔蝕性。 |
注： 1)如鎳含量低于8%,則錳的最小含量必須為5% | ||||||||||
| 機械性能 | |||||||||||
| 類別 | 組別 | 性能等級 | 螺絲直徑 | 抗拉強度mpa/mm2 | 規定非比列伸長應為mpa/mm2 | 斷后伸長量mpa/mm2 | |||||
| 奧氏體 | A2，A4 | 50 | ≤ 39 | 500 | 210 | 0.6d | |||||
| 70 | ≤ 24 | 700 | 450 | 0.4d | |||||||
| 80 | ≤ 24 | 800 | 600 | 0.3d | |||||||
歡迎您加入我們！ |
成立于1978年的法國博德工業集團公司(BAUD Group)專注于精密非標零件制造，產品直徑尺寸由￠0.5mm至￠40mm，廣泛應用于汽車、連接器、電子、手機、表類、醫療器械等行業，是眾多世界級品牌產品指定供應商。目前全世界七間工廠分別位于法國，瑞士，波蘭和新加坡。我們一直謙誠地向博德學習并榮幸成為其在中國的重要合作伙伴。我們將不斷努力為博德中國區客戶提供技術咨詢、物流配送及售后服務。服務好博德中國的每一個客戶將是法士威神圣的職責! 法士威公司致力于整合緊固件行業資源，我將優質的產品引薦給高質量的客戶群。無論是高強度螺栓、精密非標零件，還是不銹鋼標準件90%由行業內一流的生產廠家提供。品質管理體系通過ISO9001、ISO/TS16949認證，并獲得ISO17025實驗室認證證書，所有產品嚴格確保符合ROHS標準。 法士威將秉承‘為客戶提供全面緊固件解決方案、高效率低成本一站式服務’的經營宗旨，為不斷提升服務素質達成客戶多樣化的產品設計需求，我們在廣東.東莞市清溪鎮土橋管理區設立加工廠，產品以螺絲及非標零件快速設計生產為主營方向。法士威人將始終堅持：‘以質量求生成，以服務求發展’的經營理念，不斷致力于新產品的開發。‘主動、服務、承諾’是我們對客戶的保證，環保是我們經營的主題。熱誠歡迎新老客戶光臨惠顧，期望能與您攜手共創美好明天! |

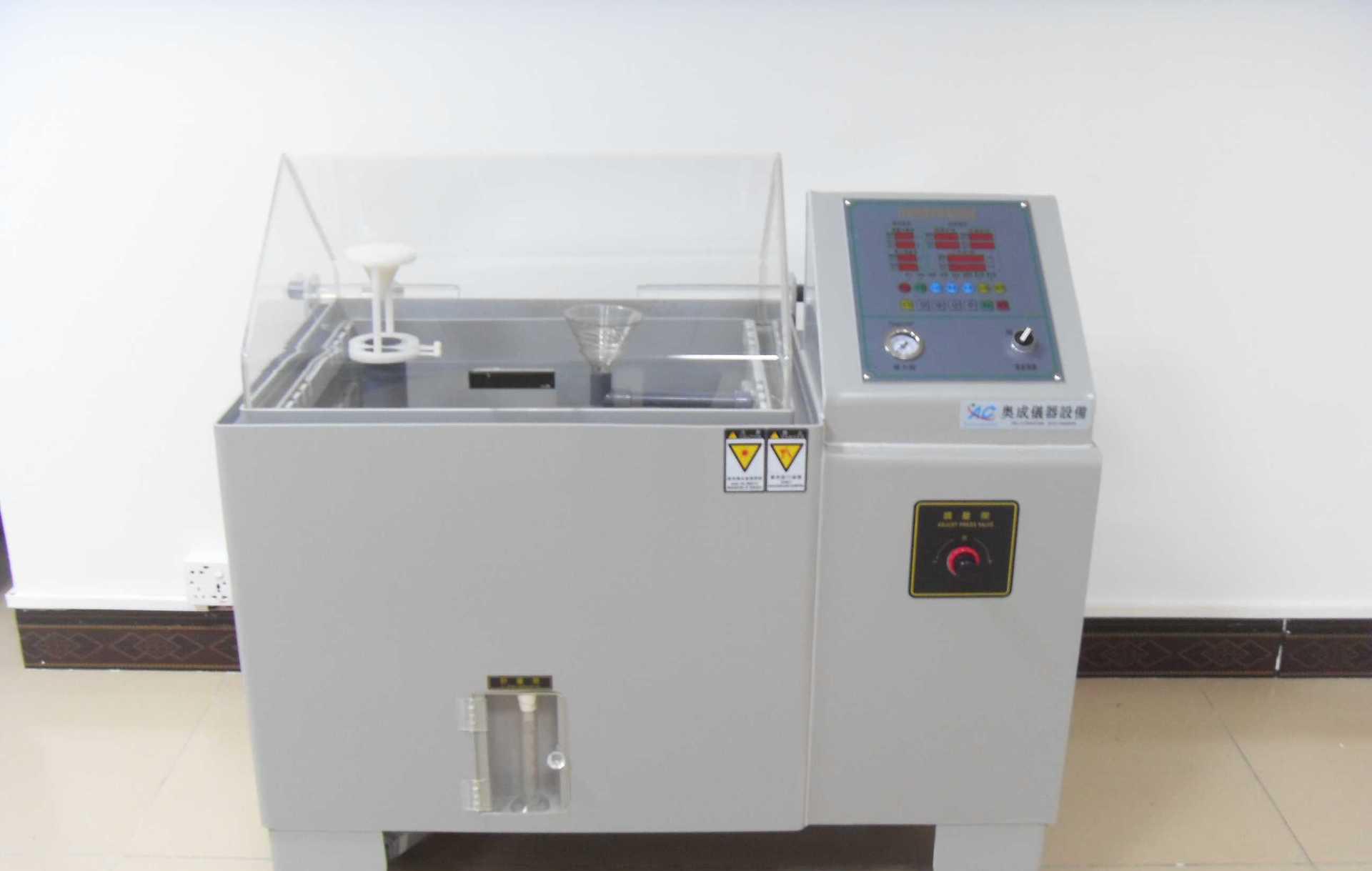

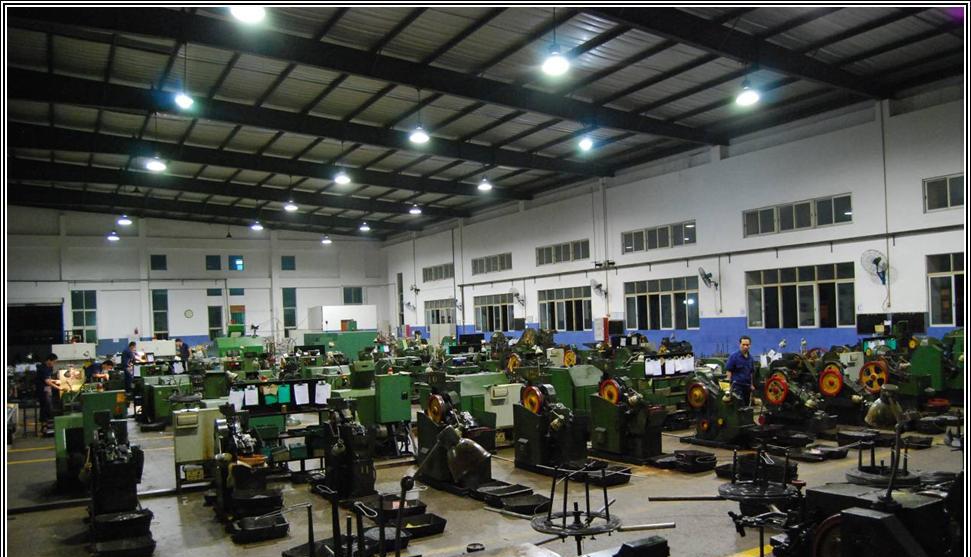

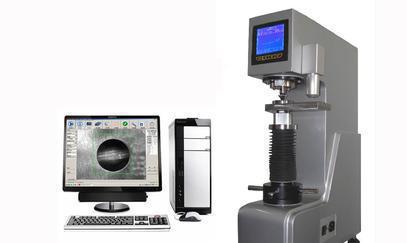

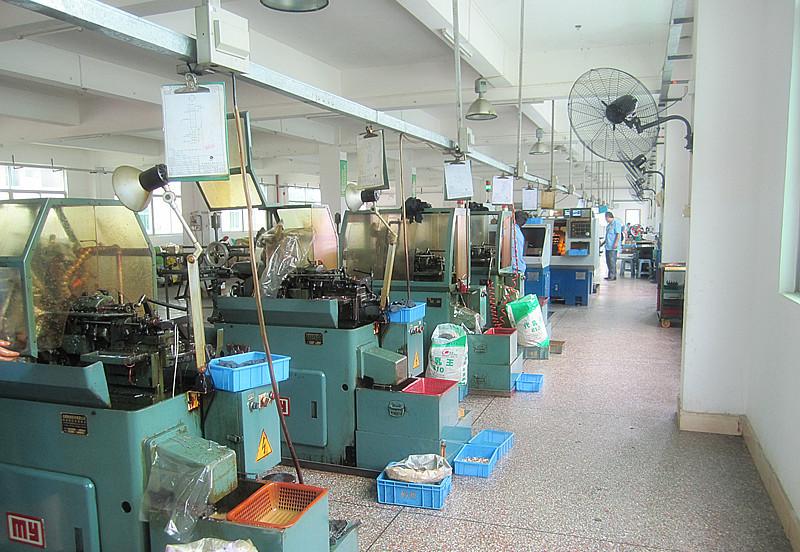

 法士威車床車件  螺絲生產車間  鹽霧試驗機  硬度測試 |
