| 產品用途 | CNG加氣站優先順序控制 |
|---|---|
| 規格 | ZSG |
| 售后服務 | 24小時到位 |
| 品牌 | 鼎甲 |
| 型號 | ZSG |
| 加工定制 | 是 |
產品概述

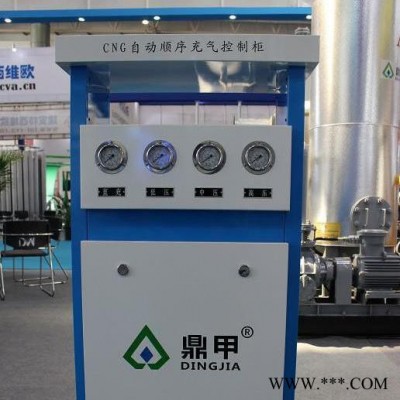

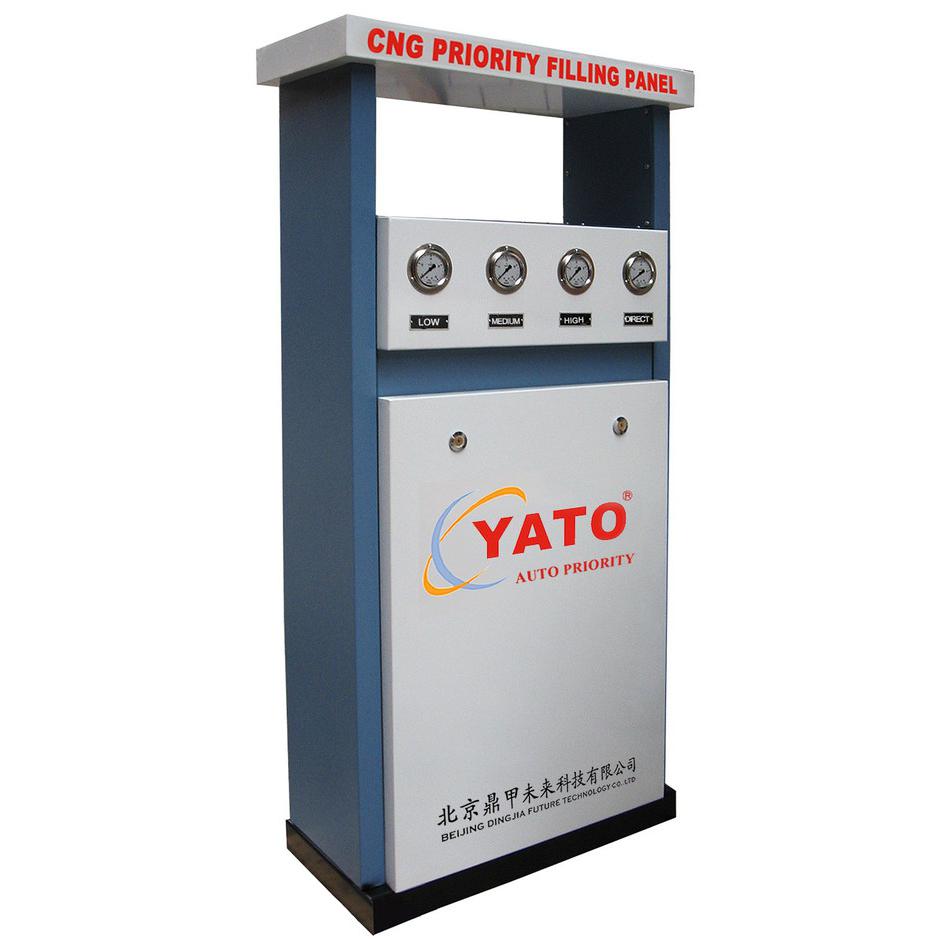

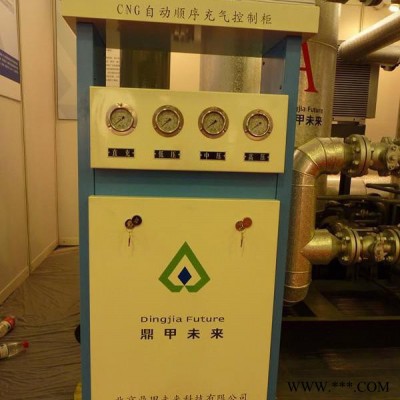

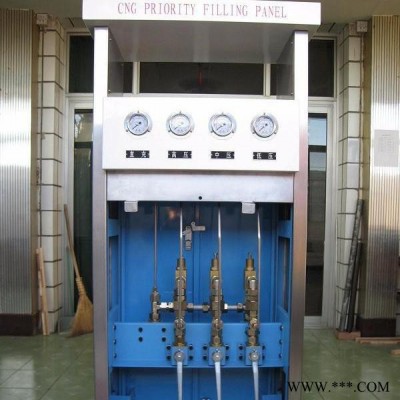

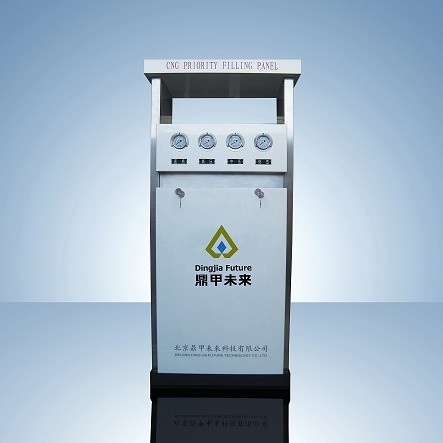

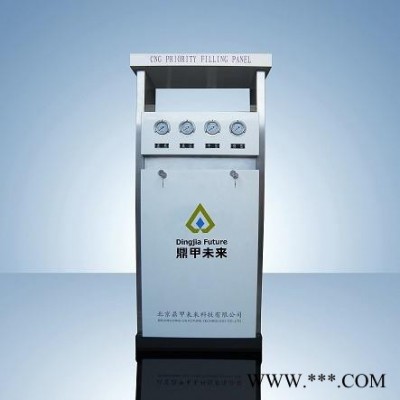

鼎甲牌ZSG系列CNG自動順序充氣控制盤（柜）是選用國際著名品牌公司原件組裝的系列化機械產品，可靠性高、質量穩定、使用壽命長；能夠最大限度的滿足用戶的需要，適用于各CNG、LCNG加氣母站、標準站、撬裝式子站，為高、中、低壓儲氣罐充氣進行自動順序分配。
| 流量范圍 | 1000-1800 Nm3 / h | 1800-2500 Nm3 / h | 3000 Nm3 / h—7000 Nm3 / h |
| 結
構
配
置 | 順序閥 | 美國原裝進口 | |
| 單向閥 | 德國和意大利產品 | ||
| 球閥 | 德國和意大利產品 | ||
| 集成式壓力調節閥 | 美國原裝進口 | ||
| 高壓接頭 | 德國和意大利技術 | ||
| 壓力表 | 國產出口產品 | ||
| 高壓管 | 不銹鋼無縫高壓管 | ||
|
技 術 特 點 | 可靠性高、質量穩定、使用壽命長、維修率低 | ||
| 具有直接充氣功能、充氣速度快 | |||
| 不需電驅動，自動實現優先順序充氣、安全性高 | |||
| 結構合理、安裝維修方便、美觀大方 | |||
| 本產品己獲國家專利： ZL 02222608.7 ZL200620058448.X | |||
| 應 用 | 壓縮天然氣（CNG）、液化天然氣（LCNG）加氣站 | ||
主要技術參數
| 最大流量 | 1000-1800 Nm3 / h | 1800-2500 Nm3 / h | 3000 Nm3 / h—7000 Nm3 / h （特殊定貨） |
| 最大額定壓力 | 40 MPa | ||
| 工作壓力 | 25 MPa | ||
| 壓力調節范圍 | 1 MPa ~ 40 MPa | ||
| 工作溫度 | 環境溫度 | ||
| 順序閥常規設定壓力 | 高壓組：10MPa | 中壓組：16MPa | 低壓組：20MPa |
| 進口連接方式 | φ22卡套式，φ22焊接式（定貨時指明），φ25和φ28焊接式 | ||
| 出口連接方式 | φ22卡套式，φ22焊接式（定貨時指明），φ25和φ28焊接式 | ||
工作原理

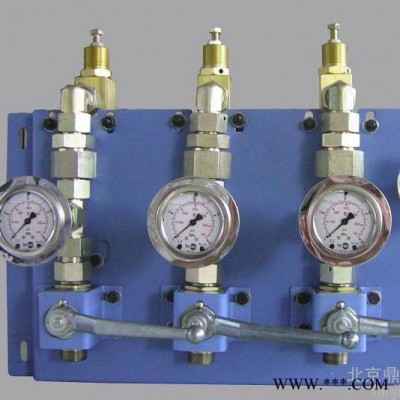

鼎甲牌CNG自動順序充氣控制柜(盤)是進口原件組裝的系列產品，它的功能是將來自壓縮后的天然氣按壓力由小到大的順序依次自動分配到每個獨立的儲氣井（或儲氣罐），不論壓力如何變化，都能實現自動充氣。壓縮氣首先沖開設定壓力最低(10MPa)的高壓組壓力順序閥，為高壓組儲氣井（或儲氣罐）充氣，當井（或罐）內氣體壓力升高到中壓組順序閥設定壓力(16MPa)時，中壓組壓力順序閥打開，這時將為中壓儲氣井（或儲氣罐）充氣，當井（或罐）內氣體壓力達到中壓組設定壓時，壓縮氣將同時為高、中壓儲氣井（或儲氣罐）充氣，直到兩井（或罐）內氣體壓力達到低壓順序閥設定壓力(20MPa)時，低壓組壓力順序閥打開，這時將為低壓儲氣井（或儲氣罐）充氣，當井（或罐）內氣體壓力達到低壓組設定壓力時，壓縮氣將同時為高、中、低壓儲氣井（或儲氣罐）充氣，直到各個井（或罐）內壓力達到額定壓力（此時三個儲氣井壓力相等），這時壓縮機停止工作。當任一個儲氣井（或儲氣罐）內壓力降低，壓縮天然氣將通過控制柜（或盤）自動為其補充所消耗的氣體，以保證儲氣井（或儲氣罐）內的壓力充滿。
| |
