| 品牌 | siemens/西門子 |
|---|---|
| 型號 | SQN系列 |
| 加工定制 | 否 |
SQN7...系列風門執(zhí)行器
品牌：SIEMENS（西門子）
產地：德國
電子式風門執(zhí)行器SQN7...系列，可用于小型到中型燃燒器的風門控制，或燃油燃燒器和燃氣燃燒器的燃料、空氣比例控制。
· 此系列最大扭距2.5 Nm
· 運行時間：
o SQN70... / SQN71... 4 ... 30 s
o SQN74... / SQN75... 4 ... 60 s
Siemens伺服馬達包含型號：

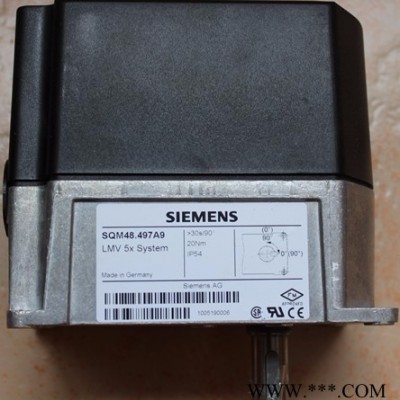

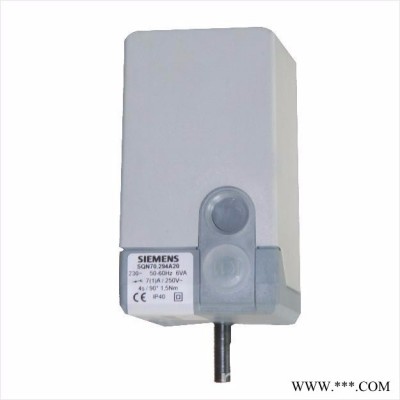

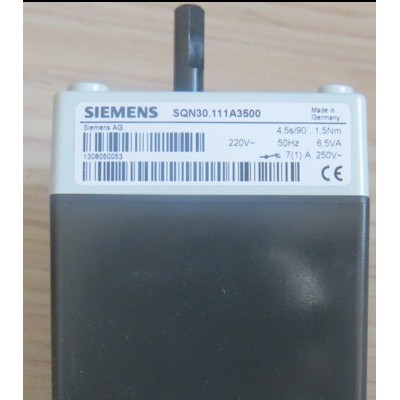

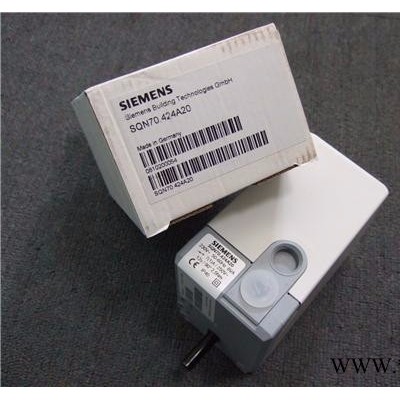

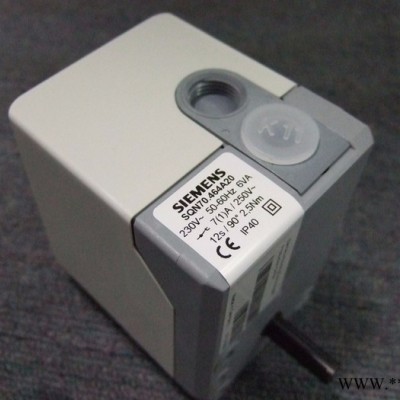

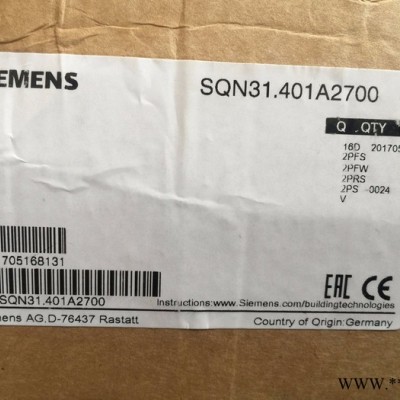

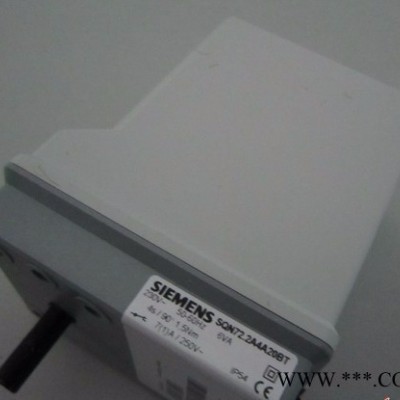

SQM10.15562、SQM10.16562、SQM10.16502、SQN30.111A3500、SQN30.121A2700；SQN30.111A2700、SQN30.401A2700、SQN30.402A2700、SQN31.401A2700、SQN31.402A2700、SQN31.221A2700；SQN31.401A2760、SQL33.03、SQN70.224A20、SQN70.454A20、SQN70.464A20、SQN70.294A20、SQN70.424A20；SQN72.6C4A20BT、SQN72.6A4A20BT、SQN70.624A20、SQN70.664A20、SQN71.664A20、SQN90.240B2793、SQM50.424A27、SQM56.687A2、SQM56.680A2Z3SQN75.244A21B、SQN75.254A21B、SQN75.294A21B、SQN75.436A21B、SQN75.494A21B、SQN75.624A21B、SQN75.664A21B、SQM45.291A9SQM45.295A9、SQM45.291A9WH、 SQM48.697A9、SQM48.497A9WH等
RIELLO利雅路專用伺服電機：
（LKS210-21、SQN31.221A2700、LKS210-10(B1-5S1、SQN91.570A2793、SQN90.570A2793、SQN90.560A2793、
STM30 Q5.51/123NLP、STA6B3.4/63N32L)
威索專用伺服電機：1055/23 1055/80
歡迎咨詢
| SQN75...系列轉向：順時針 | ||||||||
| 接線圖 | 軸號 | 90o運行時間 | 常規(guī)扭距 | 僵持扭距 | 輔助開關數 | 盒子長度 | 220V-15%... 240V+10% 50...60Hz | SQN7...可替代 |
| No | No | s | Nm | Nm | Pieces | mm | 型號 | 型號 |
| 2 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.244A21 | |
| 4 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.244A21 | |
| 9 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.294A21 | |
| 2 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN75.424A21 | |
| 4 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN75.444A21 | |
| 9 | 1 | 30 | 2.5 | 1.3 | 2 | 115 | SQN75.694A21 | |
| 6 | 1 | 60 | 2.5 | 1.3 | 2 | 115 | SQN75.864A21 | |
| SQN74...系列轉向：逆時針 | ||||||||
| 接線圖 | 軸號 | 90o運行時間 | 常規(guī)扭距 | 僵持扭距 | 輔助開關數 | 盒子長度 | 220V-15%... 240V+10% 50...60Hz | SQN7...可替代 |
| No | No | s | Nm | Nm | Pieces | mm | 型號 | 型號 |
| 2 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.244A21 | |
| 4 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.244A21 | |
| 9 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.294A21 | |
| 2 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN74.424A21 | |
| 4 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN74.444A21 | |
| 9 | 1 | 30 | 2.5 | 1.3 | 2 | 115 | SQN74.694A21 | |
| 6 | 1 | 60 | 2.5 | 1.3 | 2 | 115 | SQN74.864A2 | |
