防水連接器優點：組裝對插，拆卸無憂，替換方便，采用實心端子！

采用超大端子，適合各種自動化大電流設備，箱體航空插拔

 1：外觀、環境描述

1.1 外形參考尺寸(長×寬×高)(mm)：以實物為準（圖紙僅供參考）。

1.2 使用環境條件

工作溫度: -25℃～105℃

貯存溫度: -25℃～85℃

大氣壓力: (86～106) kpa

相對濕度: ≤90%

防水等級：ip68

2：產品結構描述

2.1 接線方式：焊錫式。

2.2 **大入線直徑：φ7.5mm

2.3 連接器接觸件及鍍層：銅φ1.5/1.0mm,鍍金。

2.4 接觸件塑膠：尼龍，260℃耐溫，v-0級阻燃。

2.5 防水膠圈：硅膠。

2.6 灌膠：環氧樹脂。

3：測試

3.1 抗電強度：按照gjb1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）ac

1500v / 50hz，經1min而無擊穿或飛弧現象，超漏電流小于2ma。

3.2 絕緣電阻： 按照gjb1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）dc 500v，

絕緣電阻大于1000mω。

3.3 接觸電阻：常溫常壓下，防水連接器公母插合狀態下，接觸電阻≤10mω。

3.4 鹽霧測試：未插合的連接器按照gjb1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的氯化鈉溶液，

溫度35±2℃的中性鹽霧試驗48h后，不出現影響性能的腐蝕。

3.5 防水性能：常溫常壓下，防水連接器公母插合并裝好螺母，置入1m深清水中,試驗時間4h，連接器內部無

滲水現象。在常溫常壓下涼置30min，測試達到3.1、3.2、3.3要求。

3.6 接觸件分離力：?jiǎn)慰追蛛x力為1.0-4.0n。

3.7 機械壽命：按照gjb1217-1991方法的2016進行測試，接觸件插拔3000次，接觸件磨擦表面允許鍍層有輕微

磨損，但不露其基體金屬，不出現影響性能的機械損傷,試驗后測試接觸電阻符合測試部分3.3的要求。

3.8 互配性：同一型號規格的自由連接器與固定連接器應能完全插合和分離。

3.9 環境適應性：產品在經受表1所述條件的試驗后應滿足表1所規定的要求。

3.10 試驗方法：除另有規定外，常溫常壓均指溫度15℃～35℃,相對濕度45%～75%,

大氣壓86kpa～106kpa.

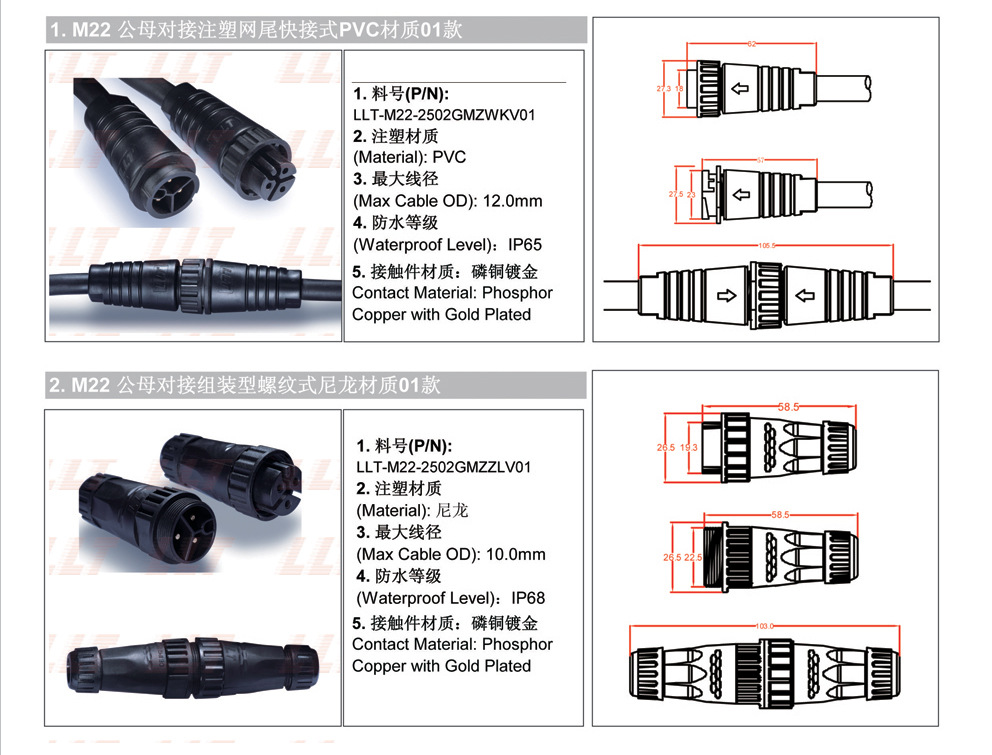

ip68防水連接器m22規格參數：

防水插頭m22： 2芯，額定電流：5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：2mω，外殼材料：尼龍加纖；

防水接頭m22： 3芯，額定電流：5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：2mω，外殼材料：尼龍加纖；

ip68防水連接器m22： 4芯，額定電流：5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：2mω，外殼材料：尼龍加纖；

防水接頭m22： 5芯，額定電流：5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：5mω，外殼材料：尼龍加纖；

led防水線頭線： 6芯，額定電流：5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：5mω，外殼材料：尼龍加纖；

防水插頭m22： 7芯，額定電流： 5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：5mω，外殼材料：尼龍加纖；

ip68防水連接器m22： 8芯，額定電流：5a，額定電壓：500v，耐壓：1500v，絕緣電阻：>2000mω，接觸電阻：5mω，外殼材料：尼龍加纖；

本產品的 接口類型為 ac/dc， 接觸件材質是銅， 針數為 4， 種類是線對線， 加工定制為是， 形狀是圓形， 線長為可自行接線， 應用范圍是 led電源傳感器， 型號為 m22， 工作頻率是高頻， 特性為防水防火耐寒， 品牌是國產， 絕緣體材質為尼龍， 制作工藝是注塑組裝， 芯數為 4，
