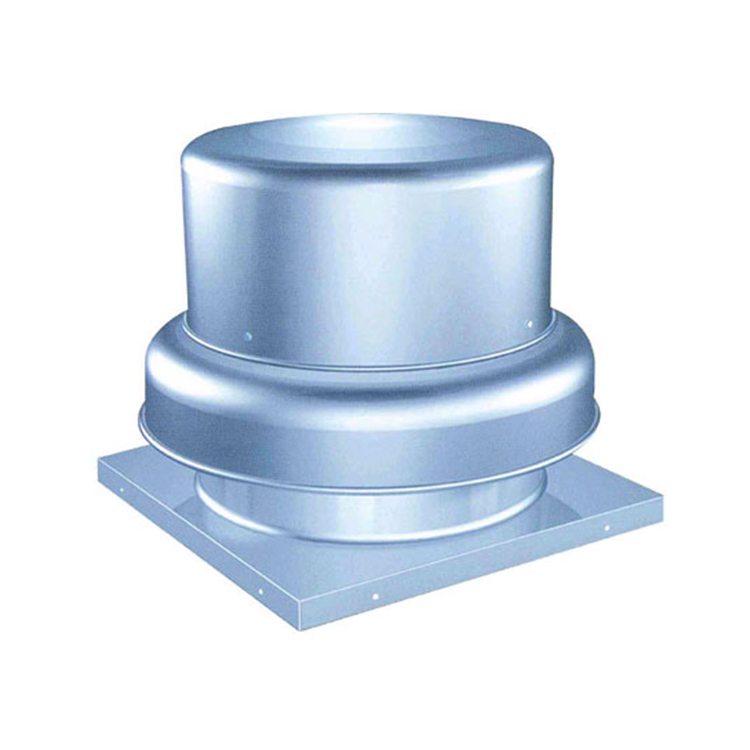

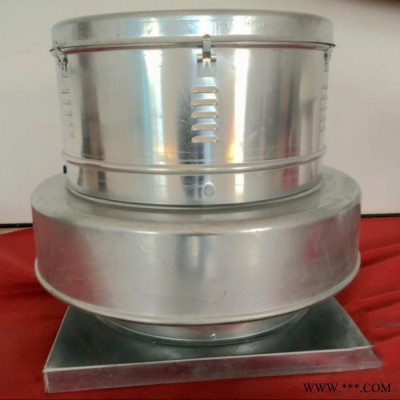

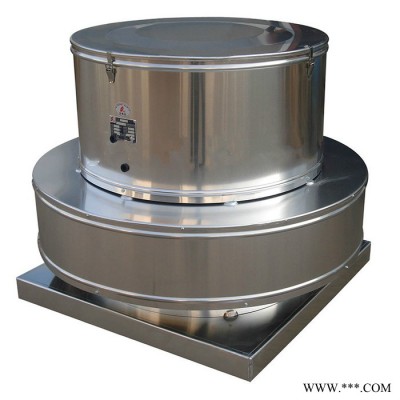

RTC系列低噪聲離心式屋頂排風機

特點：全鋁制外殼，防腐蝕，重量輕，噪聲低、高效率、外形美觀、運轉平穩。
用途：大型工廠的屋頂送排風及消防高溫排煙等。
規格：
風機直徑：Φ300~1000mm，
風量：1335~55215m3/h，
風壓：30~650Pa

本系列風機葉輪、電機機號按葉輪直徑分有300、425、500、575、675、750、900、1000，共8種規格，風量自1275m3/h至55215m3/h，靜壓達650Pa。

??風機由葉輪、電機、機殼、風帽、集流器、固定支架、傳動裝置、風閥等部件組成。

產品特色

1、風機葉輪：引進先進技術經過優化設計的高、低壓鋁合金葉輪，該葉輪的前盤、后盤、葉片經沖壓下料、模壓成型等多道工序加工，結構緊湊且具有風量大、噪聲低、高效率等特點。

2、風機配套電機：用防護等級IP54、絕緣等級F級電機，如配絕緣等級為H級，產品可在300℃/45min高溫環境下連續運行；另也可配防爆電機、雙速電機和變頻電機。

3、機殼：本風機整體結構強度按50m/s極端室外風速的條件進行設計。風機采用鋁合金材質，經拉伸、卷邊等加工，在保障風機足夠強度的前提下，提高了風機外形的美觀，減輕了風機的自重，降低了對屋頂基礎的強度要求，且抗風能力較好。

4、風帽：采用鋁合金制造，整體拉伸成型，并經卷邊處理。重量輕，強度高，風阻小。

5、集流器：采用**鋁合金制造，一次成形工藝，使葉輪導流口與進風口充分吻合，有效控制氣流組織，符合流體力學的雙曲線型進風口，大大降低入口噪聲，提高風機效率。

6、固定支架：數控下料、成型，多工位數控沖床加工固定孔，安裝方便。

7、傳動裝置：本系列風機采用皮帶傳動、直聯兩種形式。

8、風閥：采用重力自動關閉式或電動驅動啟閉式。重力自動關閉式風閥框架材質為熱鍍鋅板，百葉材質為鋁合金；電動驅動啟閉式風閥葉片采用鋁合金保溫型百葉制造，防結露，防氣流倒灌，尤其適合北方嚴寒地區使用。排煙、通風二用，可選配排煙防火閥，風機、排煙防火閥均已通過消防產品型式試驗。

9、安裝維護：電機防護罩采用扣襻固定結構，操作方便，省時省力。

??10、運轉平穩：本風機的轉動慣量小，平衡品**，平衡品質達到ISO1940標準的G2.5平衡品質等級水平，整體經過機械運轉試驗、振動試驗和氣動性能試驗，以保證達到運行平穩、可靠的要求，有效延長風機的使用壽命，降低噪音，減小振動。

注：性能參數表中關于風機轉速為：460r/min、560r/min、720r/min、960r/min、1450r/min傳動方式可以采用電機直聯。
