德州浩通空調設備有限公司

材質	鐵殼風機
風量	1000m3/h
工作溫度范圍	常溫
性能	低噪音風機
葉片數	4-12
軸功率	1.8
轉速	2900
風機壓力	中壓風機
品牌	浩通
型號	GXF型
加工定制	是



                                  *溫馨提示*





  產品圖片、屬性、價格僅供參考，詳情務必來電或在線咨詢。

不經協商下單者，概不發貨。如果給您帶來不便還請諒解。謝謝合作！

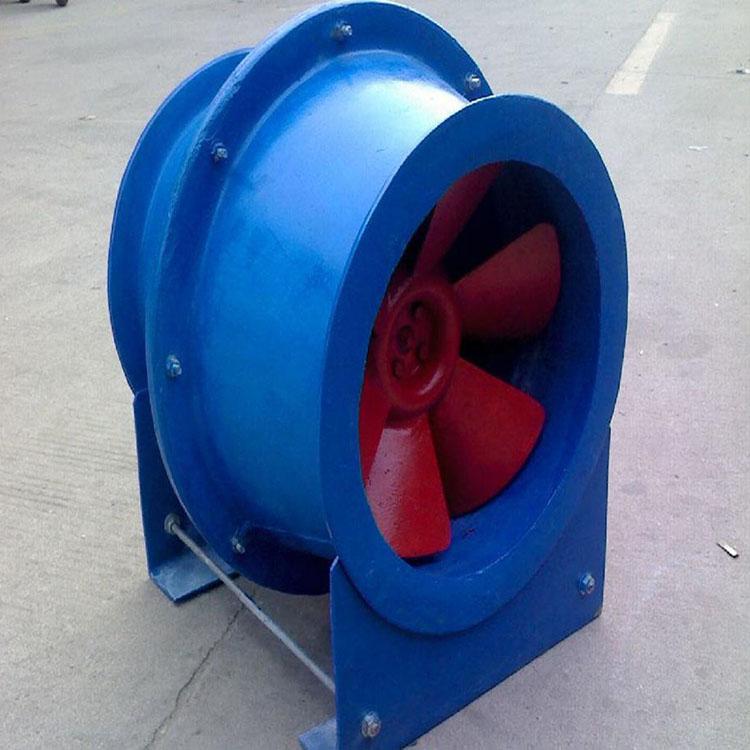

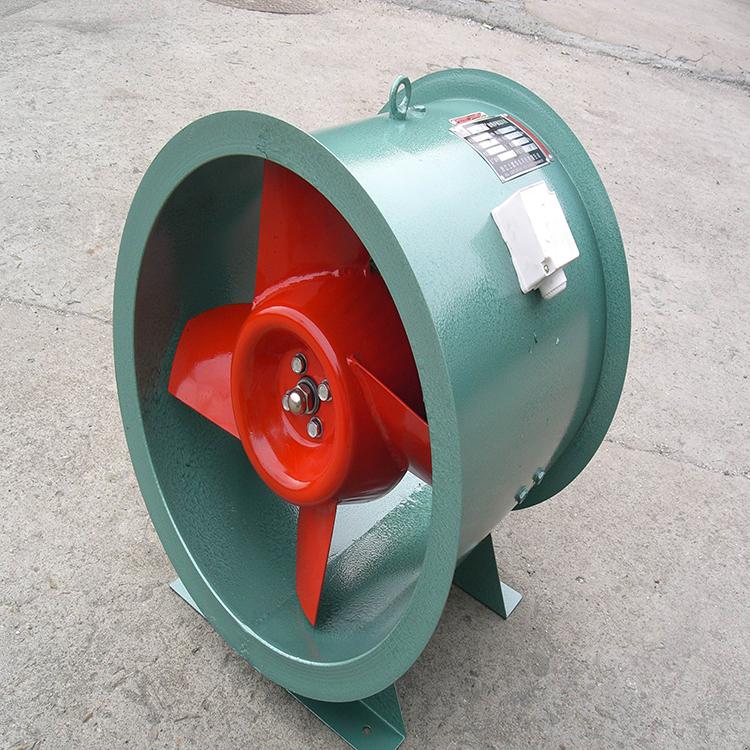

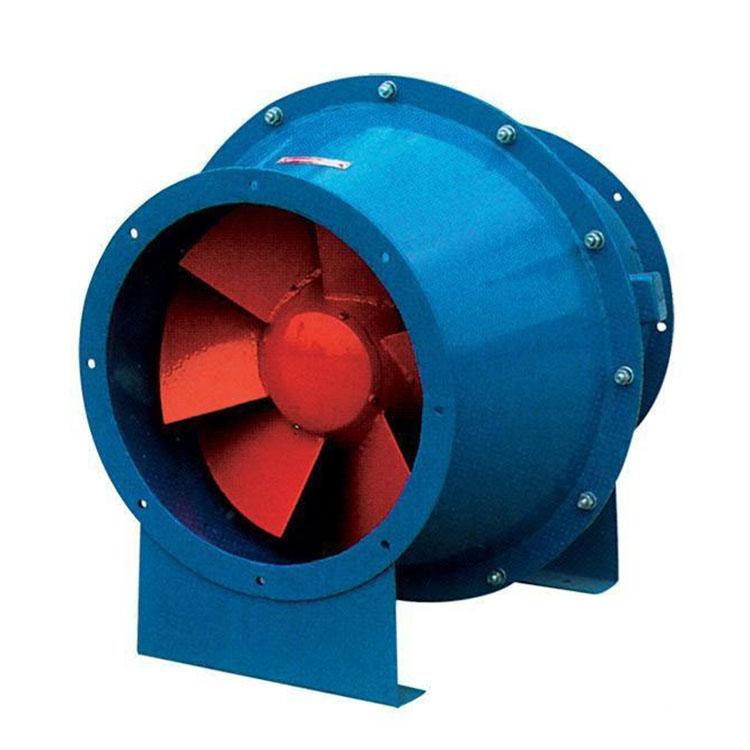

一、特性及應用GXF斜流風機應用斜流子午加速設計方法，采用鼓形或直形風筒、錐形輪轂、扭曲翼形葉片結構形式。兼有離心式風機壓力系數較高和軸流式風機流量系數較大的特點，具有噪聲低、耗電省、結構緊湊等優點，臥式、立式安裝均可。廣泛適用于工業和民用建筑的送排風系統。 可根據輸送介質的要求，制成防腐、防爆型，用于輸送有腐蝕性、易燃易爆的氣體。
本系列風機亦可制成屋頂式，表示方法為機號后加字母“W”。
本系列風機可根據安裝使用場合要求，可外設消聲箱體，表示方法為機號后加字母“X”。

GXF斜流風機與一般軸流風機的不同之處，在于該風機流道中氣流軸向速度增大，促使靜壓梯度減小，從而避免了氣流脫離，得到了較高的壓力系數。 GXF斜流風機子午平面上的氣流加速是在通風機機殼為筒形的條件下，依靠減小進口輪轂相對直徑達到的。由于工作輪輪轂錐角較小，避免了轉子輪轂與后導葉輪轂有較大的凸臺所造成的氣流分離，從而使風機獲得高效率和低噪聲。 GXF系列斜流風機經不斷的改進，以先進的技術生產出具有品種多、型號全、適應范圍廣等特點的一流產品，德冷風機向各界推薦獲國家三項專利的新產品。GXF系列斜流風機按葉輪直徑分為400～1400mm，14種規格，-A、-B、-C、-S四種類型，幾十個機號。系列風量3000～110000m3/h，全壓130～2200Pa；這樣就給設計部門和施工單位提供了充分的選擇條件，具體數據請查德冷風機GXF系列斜流風機參數表。 GXF型斜流風機獲實用新型國家專利，專利號：ZL 95 2 12969.8 為適應不同場所噪聲的要求，GXF型斜流風機均可配不同長度的消聲器，該消聲器是獲國家實用新型專利，專利號：ZL 95 2 05957.6。 該風機廣泛應用在工礦企業、賓館、飯莊、博物館、體育館等通風換氣場所，***適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。   二、GXF斜流風機型號說明 GXF-№A-S-BX GXF：鋼制斜流風機 №：機號（葉輪直徑dm） A：型號（分為：A、B、C） S:雙速 BX：加消聲
三、GXF斜流風機性能與選擇 1、電源：三相380V/50Hz；      2、溫度：-20～60℃；    3、濕度：＜90%； 4、介質含塵量：≤100mg/m3。
四、GXF-A型  高效低噪斜流風機性能參數表

機號 №	轉速 （r/min）	工況	風量 （m3/h）	全壓 （Pa）	功率 （Kw）	出口聲級 dB(A)	殼體聲級 dB(A)	重量 (Kg)
4-A	1450	1 2 3 4 5	3810 3496 3151 2898 2472	132 163 198 210 220	0.37   7124	70	62	40
4.5-A	1450	1 2 3 4 5	5416 4971 4473 4120 3514	168 206 250 266 278	0.55   Y801-4	73	65	50
5-A	1450	1 2 3 4 5	7471 6856 6179 5684 4848	207 254 309 328 343	0.75   Y802-4	74	66	63
5.5-A	1450	1 2 3 4 5	9664 9111 8523 7891 6833	231 308 380 427 479	1.5   Y90L-4	80	69	88
6-A	1450	1 2 3 4 5	13488 12341 11106 10231 8726	298 366 445 472 494	2.2   Y100L1-4	81	69	105
7-A	960	1 2 3 4 5	16332 15024 13588 12405 11095	241 300 372 403 423	2.2   Y112M-6	84	72	154
8-A	960	1 2 3 4 5	21815 20020 18046 16597 14156	248 309 371 394 412	3   Y132S-6	81	69	195
9-A	960	1 2 3 4 5	29806 28050 25688 23629 20151	284 325 397 450 479	4   Y132M1-6	79	68	278
10-A	720	1 2 3 4 5	35296 33112 30768 28240 24452	266 305 359 402 437	5.5   Y160M2-8	81	71	395
11-A	720	1 2 3 4 5	42547 39045 35195 32370 27609	265 325 396 420 439	5.5   Y160M2-8	82	71	430
12-A	720	1 2 3 4 5	53866 49432 44558 40982 34954	326 399 485 515 538	7.5   Y160L-8	84	72	544
13-A	720	1 2 3 4 5	71199 65338 58895 54169 46201	382 467 568 603 631	15   Y200L-8	87	75	812

    五、GXF-B型  高效低噪斜流風機性能參數表

機號 №	轉速 （r/min）	工況	風量 （m3/h）	全壓 （Pa）	功率 （Kw）	出口聲級 dB(A)	殼體聲級 dB(A)	重量 (Kg)
4-B	1450	1 2 3 4 5	4527 4163 3766 3438 3075	175 218 271 293 308	0.55   Y801-4	76	67	54
4.5-B	1450	1 2 3 4 5	6390 5878 5317 4854 4341	223 276 343 371 390	0.75   Y802-4	77	68	64
5-B	1450	1 2 3 4 5	8876 8164 7385 6741 6030	275 341 423 458 481	1.5   Y90L-4	81	69	84
5.5-B	1450	1 2 3 4 5	11814 10868 9829 8974 8026	333 413 512 554 582	2.2   Y100L1-4	82	69	105
6-B	1450	1 2 3 4 5	13875 12896 11835 10667 9355	341 472 556 635 673	3   Y100L2-4	82	70	120
7-B	1450	1 2 3 4 5	21927 20122 18138 16683 14229	430 526 640 679 710	4   Y112M-4	85	73	146
8-B	960	1 2 3 4 5	24409 22506 20309 18541 16582	316 392 486 527 553	5.5   Y132M2-6	85	73	221
9-B	960	1 2 3 4 5	32436 30246 27886 26191 22429	368 465 570 635 702	7.5   Y160M-6	88	75	362
10-B	960	1 2 3 4 5	40514 38198 34426 31667 28647	367 485 640 492 760	11   Y160L-6	86	74	440
11-B	960	1 2 3 4 5	53969 50855 45867 42191 38162	444 581 773 836 918	15   Y180L-6	88	75	557
12-B	960	1 2 3 4 5	66363 59361 51404 41971 29681	447 621 761 812 842	15   Y180L-6	91	78	602
13-B	720	1 2 3 4 5	71949 66868 61363 55310 48509	415 573 676 772 819	22   Y225M-8	92	79	991
14-B	720	1 2 3 4 5	83109 78353 73292 67856 58763	407 542 662 752 843	22   Y225M-8	88	89	954

  六、GXF-C型  高效低噪斜流風機性能參數表

機號 №	轉速 （r/min）	工況	風量 （m3/h）	全壓 （Pa）	功率 （Kw）	出口聲級 dB(A)	殼體聲級 dB(A)	重量 (Kg)
4-C	2900	1 2 3 4 5	7260 6845 6403 5928 5134	490 651 803 903 1012	2.2   Y90L-2	86	74	63
4.5-C	2900	1 2 3 4 5	9897 9164 8365 7483 6480	556 760 927 1023 1089	3   Y100L-2	87	74	82
5-C	2900	1 2 3 4 5	12083 11249 9360 6976 3120	498 659 1008 1152 1286	4   Y112M-2	90	77	102
5.5-C	2900	1 2 3 4 5	17656 15794 13676 11167 7897	839 1165 1398 1522 1580	7.5   Y132S2-2	93	80	145
6-C	2900	1 2 3 4 5	20829 19392 16134 12025 5379	747 989 1512 1729 1930	11   Y160M1-2	93	80	213
7-C	1450	1 2 3 4 5	26251 24438 22985 21432 19761	654 781 852 915 945	11   Y160M-4	90	78	259
8-C	1450	1 2 3 4 5	36350 33444 30249 27615 24699	745 924 1146 1249 1304	15   Y160L-4	94	81	340
9-C	1450	1 2 3 4 5	45424 41684 37574 34558 29475	732 896 1088 1156 1207	15   Y160L-4	91	78	382
10-C	1450	1 2 3 4 5	55569 51733 47588 43043 35145	687 824 942 1112 1192	18.5   Y180M-4	91	78	428
11-C	960	1 2 3 4 5	64085 58950 53323 48677 43537	610 757 940 1017 1068	22   Y200L2-6	94	81	610
12-C	960	1 2 3 4 5	70926 66881 60285 55454 50158	528 598 922 966 1095	22   Y200L2-6	94	81	718
13-C	960	1 2 3 4 5	89950 84808 76444 70319 63603	633 836 1103 1193 1310	37   Y250M-6	97	84	968
14-C	960	1 2 3 4 5	114829 105377 94925 86965 74514	798 977 1188 1261 1318	45   Y280S-6	98	85	1227

  七、GXF-S型  雙速高效低噪斜流風機性能參數表

機號 №	轉速 （r/min）	工況	風量 （m3/h）	全壓 （Pa）	功率 （Kw）	出口聲級 dB(A)	殼體聲級 dB(A)	重量 (Kg)
6-S	1450	1 2 3 4 5	13359 12594 11353 10443 9446	308 406 537 580 636	2.5/0.9   100L2-4/6	81	69	128
	960	1 2 3 4 5	8846 8339 7518 6915 6255	135 178 235 254 279		75	66
7-S	1450	1 2 3 4 5	26251 24438 22985 21432 19761	654 781 852 15 945	9/3   160M-4/6	90	78	262
	960	1 2 3 4 5	17440 16236 15270 14239 13129	289 345 376 404 417		81	70
8-S	1450	1 2 3 4 5	36605 33673 30456 27804 24868	755 937 1162 1258 1322	15/4.5   180L-4/6	94	81	390
	960	1 2 3 4 5	24403 22448 20304 18536 16578	335 416 516 559 589		86	74
9-S	1450	1 2 3 4 5	45735 41969 37831 34795 29677	742 908 1103 1172 1224	15/4.5   180L-4/6	90	78	452
	960	1 2 3 4 5	30490 27979 25220 23197 19785	330 403 490 521 544		82	71
10-S	1450	1 2 3 4 5	60177 56632 51870 47712 40690	824 943 1151 1305 1389	24/8   200L-4/6	91	79	569
	960	1 2 3 4 5	40118 37755 34580 31802 27127	366 419 511 580 617		84	73
11-S	960	1 2 3 4 5	64745 59557 53872 49179 43985	622 772 959 1038 1090	23/10   225M-6/8	94	81	942
	720	1 2 3 4 5	48228 44364 40129 36633 32764	345 428 532 576 605		86	76
12-S	960	1 2 3 4 5	82443 77342 71867 65953 57115	790 900 1055 1174 1273	30/13   250M-6/8	94	81	942
	720	1 2 3 4 5	61411 57611 53533 49128 42544	438 499 585 651 706		86	72
13-S	960	1 2 3 4 5	91915 84347 76030 69937 59642	688 843 1024 1087 1137	30/13   250M-6/8	96	83	1009
	720	1 2 3 4 5	68467 62830 56634 52096 44427	382 467 568 603 630		87	77
14-S	960	1 2 3 4 5	114829 105377 94925 86965 74514	798 977 1188 1261 1318	45/22   280M1-6/8	96	83	1427
	720	1 2 3 4 5	86707 79570 71678 65667 56265	455 557 677 719 751		88	77
