| 材質 | 鐵殼風機 |
|---|---|
| 傳動方式 | 直結式 |
| 級數 | 單級 |
| 噪聲 | 60-70db |
| 種類 | 除塵/環保風機 |
| 風機壓力 | 低壓風機 |
| 品牌 | 浩通 |
| 型號 | B4-72-12 |
| 加工定制 | 是 |
| 旋轉方式 | 左/右旋轉風機 |
*溫馨提示*
產品圖片、屬性、價格僅供參考，詳情務必來電或在線咨詢。
不經協商下單者，概不發貨。如果給您帶來不便還請諒解。謝謝合作！
產品詳情
1、用途 4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質、所含塵土及硬質顆粒物不大于150mg／m3氣體溫度不得超過80℃。
B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同、No2.8-6A采用B35型帶法蘭盤與底腳的電動機，No.6-12C、D電動機選用該表中與Y系列對應的YB系列，安裝形式為B3。
F4-72型風機采用不銹鋼、玻璃鋼材質用于輸送腐蝕性氣體，其性能與地基尺寸同于4-72型。
2、形式 從電動機一側正視，法輪順時針旋轉，稱為右旋風機，以“右’表示；葉輪逆時針旋轉，稱為左旋風機。以‘左”表示。
風機的出口位置．以機殼的出風口角度表示。4-72型風機No 2.8-6出廠時均做成N種形式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明、No 2.8出風口位置調整范圍0°-225°；間隔是45°。NO.3.2-6出風口位置調整范圍0°-225°，間隔是22.5°。NO.3.2-6出風口位置調整范圍0°-225°，間隔是45°。NO.16、20出風口位置制成固定的三種：0°、90°、180°，不能調整，訂貨時需注明。
風機的傳動方式有A、B、C、D四種. 4-72型風機中，NO.2.8-6采用A式傳動，NO.8-12采用C、D式傳動，NO.16-20采用B式傳動。
3、結構特點 4-72型風機中NO.2 8-6主要由葉輪、機殼、進口風等部分配直聯電動機而組成。NO.8-20除具有上述部分外，還有傳動部分等。

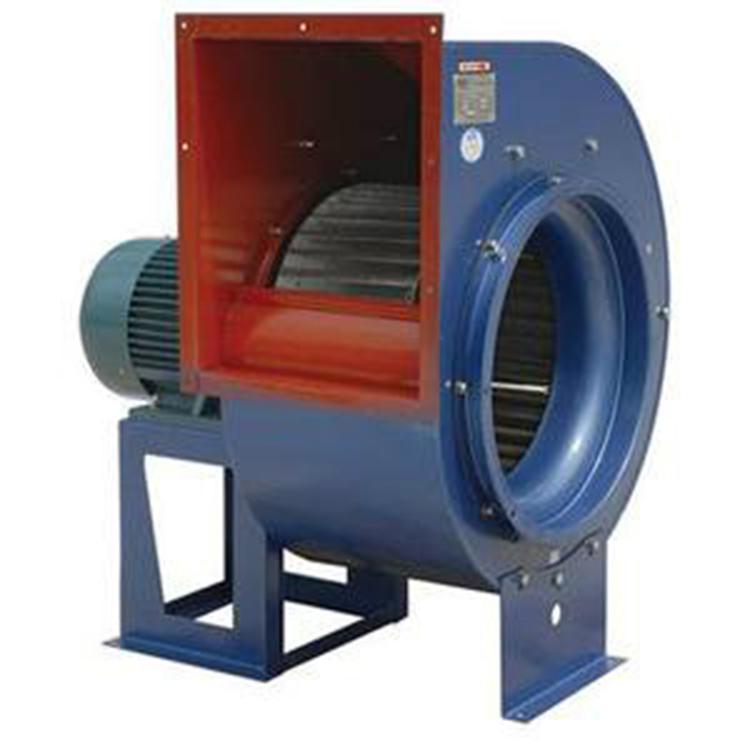

(1)葉輪由10個后傾的機冀型葉片、曲線型前盤和平板后盤組成。用銅板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。
(2)機殼做成兩種不同型式。NO.2.8-12機殼作成整體，不能拆開，NO.1-20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺桂連接。
(3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

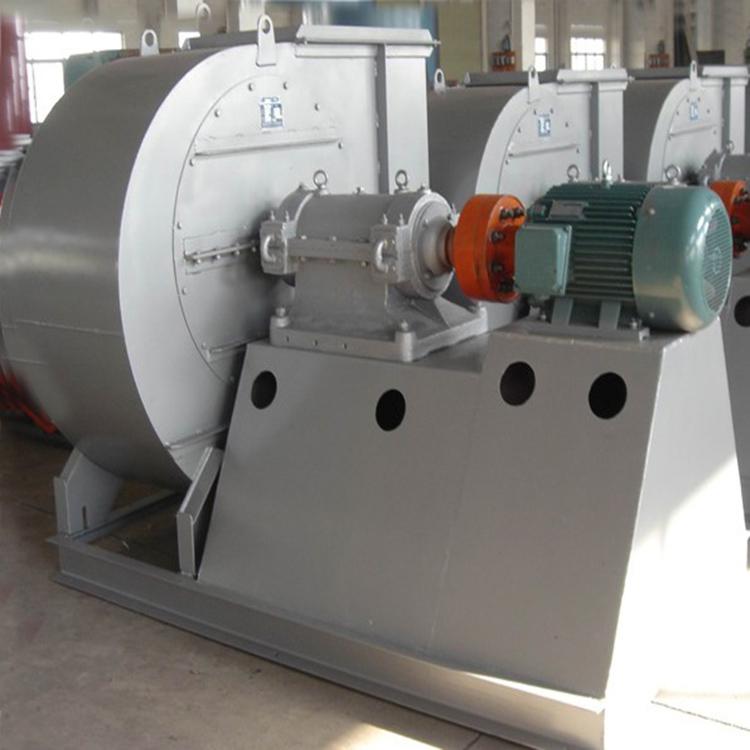

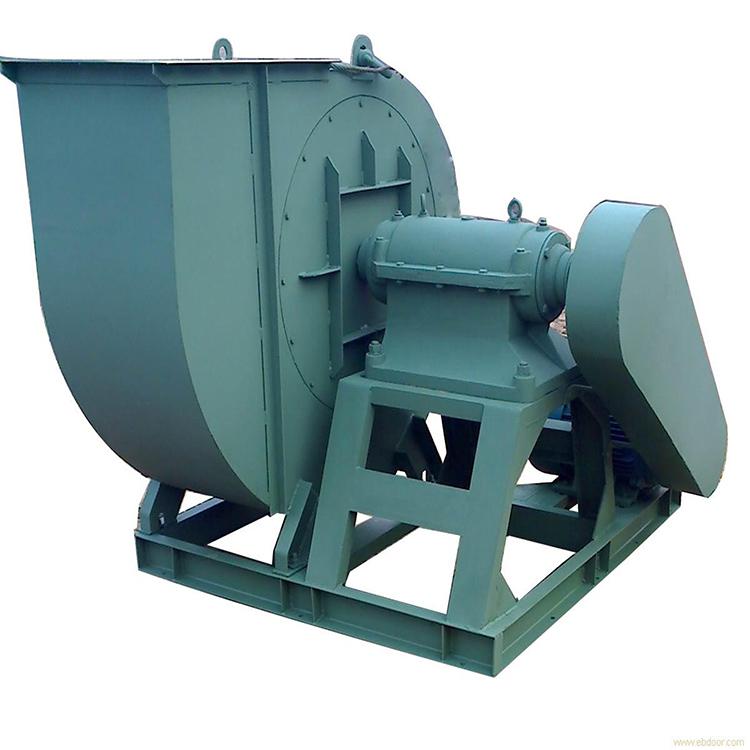

(4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
4-72型離心通風機,性能參數表
| 機號 | 轉速r/min | 全壓Pa | 流量m3/h | 功率 KW | 電機型號 |
| 2.8A | 2900 | 606-994 | 1131-2356 | 1.5 | Y90S-2 |
| 3.2A | 2900 | 792-1300 | -3517 | 2.2 | Y90L-2 |
| 3.2A | 1450 | 198-324 | 844-1758 | 1.1 | Y90S-4 |
| 3.6A | 2900 | 989-1758 | 2664-5268 | 3 | Y100L-2 |
| 3.6A | 1450 | 247-393 | 1332-2634 | 1.1 | Y90S-4 |
| 4A | 2900 | 1320-2014 | 4012-7419 | 5.5 | Y132S1-2 |
| 4A | 1450 | 329-501 | 2006-3709 | 1.1 | Y90S-4 |
| 4.5A | 2900 | 1673-2554 | 416-634 | 7.5 | Y132S2-2 |
| 4.5A | 1450 | 5712-10562 | 2856-5281 | 1.1 | Y90S-4 |
| 5A | 2900 | 2019-3187 | 7728-15455 | 15 | Y160M2-2 |
| 5A | 1450 | 502-790 | 3864-7728 | 2.2 | Y100L1-4 |
| 6A | 1450 | 724-1139 | 6677-13353 | 4 | Y112M-4 |
| 6A | 960 | 317-498 | 4420-8841 | 1.5 | Y100L-6 |
| 6D | 1450 | 724-1139 | 6677-13353 | 4 | Y112M-4 |
| 6D | 960 | 317-498 | 4420-8841 | 1.5 | Y100L-6 |
| 8D | 1450 | 1490-2032 | 15826-29344 | 18.5 | Y180M-4 |
| 8D | 960 | 651-887 | 10478-19428 | 5.5 | Y132M2-6 |
| 8D | 730 | 376-512 | 7968-14773 | 3 | Y132M-8 |
| 10D | 1450 | 2532-3202 | 40441-56605 | 55 | Y250M-4 |
| 10D | 960 | 1104-1395 | 26775-37476 | 18.5 | Y200L1-6 |
| 10D | 730 | 637-805 | 20360-28497 | 7.5 | Y160L-8 |
| 12D | 960 | 1593-2013 | 46267-64759 | 45 | Y280S-6 |
| 12D | 730 | 919-1160 | 35182-49244 | 18.5 | Y225S-8 |
| 6C | 2240 | 1733-2734 | 10314-20628 | 15 | Y160L-4 |
| 6C | 2000 | 1380-2176 | 9205-18418 | 11 | Y160M-4 |
| 6C | 1800 | 1116-1760 | 8288-17056 | 7.5 | Y132M-4 |
| 6C | 1600 | 881-1389 | 7367-14734 | 5.5 | Y132S-4 |
| 6C | 1250 | 537-846 | 5756-11511 | 3 | Y100L2-4 |
| 6C | 1120 | 431-679 | 5157-10314 | 2.2 | Y100L1-4 |
| 6C | 1000 | 344-541 | 4605-9209 | 2.2 | Y100L1-4 |
| 6C | 900 | 278-438 | 4144-8288 | 1.5 | Y90L-4 |
| 6C | 800 | 220-346 | 3684-7367 | 1.1 | Y90S-4 |
| 8C | 1800 | 3143-3032 | 19646-25240 | 30 | Y200L1-2 |
| 8C | 1800 | 2920-2302 | 28105-36427 | 37 | Y200L2-2 |
| 8C | 1600 | 2478-2390 | 17463-22435 | 22 | Y180M-2 |
| 8C | 1600 | 1816-2303 | 24982-32380 | 30 | Y200L1-2 |
| 8C | 1250 | 1106-1507 | 13643-25297 | 11 | Y160M-4 |
| 8C | 1120 | 1166-1209 | 12224-15705 | 7.5 | Y132M-4 |
| 8C | 1120 | 887-1124 | 17487-22666 | 11 | Y160M-4 |
| 8C | 1000 | 929-963 | 10914-14022 | 5.5 | Y132S-4 |
| 8C | 1000 | 707-895 | 15614-20237 | 7.5 | Y132M-4 |
| 8C | 900 | 752-779 | 9823-12620 | 4 | Y112M-4 |
| 8C | 900 | 572-725 | 14052-18213 | 5.5 | Y132S-4 |
| 8C | 800 | 452-615 | 8732-16190 | 3 | Y100L2-4 |
| 8C | 710 | 468-485 | 7749-9956 | 2.2 | Y100L1-4 |
| 8C | 710 | 356-450 | 11085-14368 | 3 | Y100L2-4 |
| 8C | 630 | 280-381 | 6876-12749 | 2.2 | Y100L1-4 |
| 10C | 1250 | 1877-2373 | 34863-48797 | 37 | Y225S-4 |
| 10C | 1120 | 1505-1902 | 31237-43722 | 30 | Y200L-4 |
| 10C | 1000 | 1199-1514 | 27890-39038 | 18.5 | Y180M-4 |
| 10C | 900 | 970-1225 | 25101-35134 | 15 | Y160L-4 |
| 10C | 800 | 766-967 | 22312-31230 | 11 | Y160M-4 |
| 10C | 710 | 603-761 | 19082-27717 | 7.5 | Y132M-4 |
| 10C | 630 | 475-599 | 17571-24594 | 5.5 | Y132S-4 |
| 10C | 560 | 375-473 | 15618-21861 | 4 | Y112M-4 |
| 10C | 500 | 299-377 | 13945-19519 | 3 | Y100L2-4 |
| 12C | 1120 | 2172-2746 | 53978-75552 | 75 | Y280S-4 |
| 12C | 1000 | 1969-2185 | 48195-60397 | 45 | Y225M-4 |
| 12C | 1000 | 1729-1859 | 63953-67457 | 55 | Y250M-4 |
| 12C | 900 | 1399-1767 | 43375-60712 | 37 | Y250M-6 |
| 12C | 800 | 1376-1395 | 38556-41973 | 22 | Y200L2-6 |
| 12C | 800 | 1104-1321 | 45391-53966 | 30 | Y225M-6 |
| 12C | 710 | 869-1097 | 34218-47895 | 18.5 | Y200L1-6 |
| 12C | 630 | 684-883 | 30362-42498 | 15 | Y180L-6 |
| 12C | 560 | 673-682 | 26989-29381 | 7.5 | Y160M-6 |
| 12C | 560 | 540-646 | 31774-37776 | 11 | Y160L-6 |
| 12C | 500 | 430-543 | 24097-33728 | 7.5 | Y160M-6 |
| 12C | 450 | 434-440 | 21687-23610 | 4 | Y132M1-6 |
| 12C | 450 | 348-417 | 25532-30356 | 5.5 | Y132M2-6 |
| 12C | 400 | 275-347 | 19278-26983 | 3 | Y132S-6 |
