| 功能 | 電源轉換器 |
|---|---|
| 產地 | 上海 |
| 產品類型 | 開關電源 |
| 產品認證 | CE |
| 尺寸 | 440-300-110mm |
| 輸出電壓 | 24V |
| 輸出功率 | 3000W |
| 輸入電壓 | 12V |
| 重量 | 6.5Kg |
| 品牌 | 上海多宇 |
| 型號 | S3000-12/24 |
| 加工定制 | 是 |
| 好評送彩票 活動條件：15字好評+全5分送彩票 贈送規則：1次好評送1注彩票 彩票種類：雙色球 |
購貨須知：（批量訂貨客戶請與我們聯系，批量?jī)r(jià)格可以適當優惠?。?
1選功率：選購請先選擇電源功率，然后把輸入/輸出電壓確定好即可，如果輸出電壓與電流能確定下來，輸出功率W=U*I(U表示輸出電壓,I表示輸出電流)；
2輸出控制類型：1恒壓電源（即穩壓類型，最常用規格），2恒流電源，3調壓電源（分為電位器調壓與模擬電壓0-5V以及數據調壓）;請注意，如果選型不說明，我們都會默認 “恒壓”為此類型！
3確定輸出轉換類型：1DC-DC,2AC-DC,3DC-DC ,4AC-AC;
4確定輸出組數：S為單組, D為雙組, T為2組, Q為4組等;（如S100為單組）；
5負載類型：感性負載如電機電磁鐵等，容性負載如電容充電，以及為電池充電，電子設備供電選購時候要根據負載類型預留功率余量，一般感性容性以及充電為20-50%，電子儀器儀表類負載以及純租負載預留20%余量即可；
6 如型號：S100-12/100 DD,S100為單組100W，后面12為輸入電壓12V，100為輸出電壓100V, DD為DC-DC ，如果最后2個字母為AD表示交流輸入直流輸出；
用途描述：專業級直流升壓器，直流升壓電源，配有短路過載保護等，采用隔離高頻大功率推挽升壓變換，輸出功率很強，電池充電，高壓傳輸，儀器儀表，直流電機與電磁鐵，LED照明，通訊領域等等；
如果新客戶選型，或者技術參數不能確定，請見下面我們聯系方式，最好電話或者QQ先與我們溝通一下，防止盲目選錯不能正常使用，來回發貨與退貨快遞費也會增加開支，也耽誤您訂貨時間周期！
友情提示：電子類電源都是屬于電源變換器，只能變換電壓或者電流，不能向電池那樣產生能量，只是把輸入能量轉換為不同電壓或者電流的輸出設備，而且傳輸過程中，也有一定的能量損耗，所以輸出的負載功率確定好后，輸入功率必須大于輸出功率1.2倍以上，負載才能正常工作，本電源變換器 不能夠進行功率放大，只是一個電壓或者電流“中轉站”，把電壓或者電流轉換到你負載對應的輸入電壓或者電流的標稱范圍，要想負載正常工作：輸入電源供給功率必須大于負載功率，電源變換器功率也要大于負載功率的1.2倍以上，具體看負載類型特點，見上面說明！
如果您在選型中遇到疑問，請及時咨詢我們，我們會認真給予您的解答！本頁下面有我們的聯系方式！
S3000-12/24 DD 3000W DC12V升壓到DC24V電源技術說明 （備注：下表紅色字體為本規格參數）

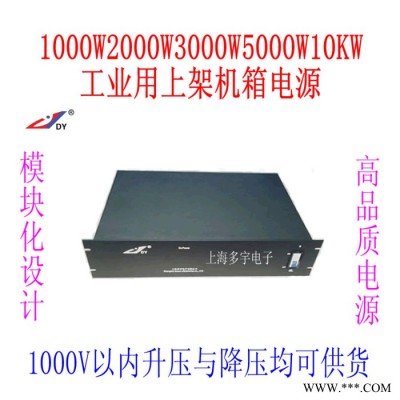

S3000W-XX DD (DC-DC) 3000W 電源技術說明 2.5U上架機箱
S3000W-XX AD (AC-DC) 上海多宇電子有限公司
| 可靠性高 105℃輸出電容器 通用DC輸入電壓 效率高、工作溫度低 軟啟動電流、有效降低沖擊 有短路保護、過載保護 體積小、重量輕 100%滿負荷燒機測試 負載能力強、可以帶電機空調等 | ||||||
| 型號/性能 | S3000-24DD | S3000-36DD | S3000-48DD | S3000-64DD | S3000-100DD | S3000-300DD |
| 直流輸出電壓 | 24V | 36V | 48V | 64V | 100V | 300V |
| 輸出電壓誤差 | ±1-2% | ±1-2% | ±1-2% | ±1-2% | ±1-2% | ±1-2% |
| 額定輸出電流 | 125A | 83.3A | 62.5A | 46.8A | 30.0A | 10A |
| 輸出電流范圍 | 0-125A | 0-83.3A | 0-62.5A | 0-46.8A | 0-30.0A | 0-10A |
| 紋波及噪音 | 200mVp-p | 240mVp-p | 350mVp-p | 500mVp-p | 1Vp-p | 1.5Vp-p |
| 負載穩定度 | ±1% | ±1% | ±1.2% | ±1.4% | ±1.5% | ±1.5% |
| 直流峰值功率 | 3000W | 3000W | 3000W | 3000W | 3000W | 3000W |
| 直流連續功率 | 2400W | 2400W | 2400W | 2400W | 2400W | 2400W |
| 效率 | 92%±3% | 93%±3% | 93%±3% | 93%±3% | 93%±3% | 93%±3% |
| 直流電壓可調覆蓋范圍 | 22-26V | 34-38V | 46-50V | 62-66V | 96-104V | 280-320V |
| 輸入電壓 （多種供選擇）
| DC12V±15% | |||||
| DC13.5V±15% | ||||||
| DC15V±15% | ||||||
| DC18V±15% | ||||||
| DC24V±15% | ||||||
| DC36V±15% | ||||||
| DC48V±15% | ||||||
| DC64V±15% | ||||||
| DC100V±15% | ||||||
| DC150V±15% | ||||||
| DC310V±15% | ||||||
| AC110V±15% | ||||||
| AC220V±15% | ||||||
| 空載電流 | 0.1A-0.2A | |||||
| 空載損耗 | 5-7W | |||||
| 過載保護 | 過載105%～150%進入保護范圍 | |||||
| 過載/短路保護 類型 | 過載/短路 間歇式自檢自恢復動作保護，（適合電機，空調，電磁鐵等大功率負載沖擊啟動），允許啟動滿載 | |||||
| 變換頻率 | 20-50KHZ | |||||
| 變換方式 | 高效PWM調整 | |||||
| 過電壓保護 | 有過壓禁止啟動配置 | |||||
| 欠電壓保護 | 有欠壓禁止啟動配置 | |||||
| 風扇配置 | 內置風扇 | |||||
| 溫度系數 | ±0.03%℃(0～50℃) | |||||
| 啟動時間 | 1.5s/1.0s/0.5s | |||||
| 抗震性 | 10～500Hz,2G 10秒/1周期，共60分鐘，各軸 | |||||
| 耐壓 | 輸入輸出間：1.5KVAC,輸入與外殼：1.5KVAC 輸出與外殼：0.5KVAC | |||||
| 隔離狀態 | 輸入與輸出為隔離結構,非共地； | |||||
| 隔離電阻 | 輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100M Ohms | |||||
| 工作溫度 濕度 | -30℃～+60℃,20%～90%RH | |||||
| 存儲溫度 溫度 | -40℃～+85℃,10%～95%%RH | |||||
| 外形尺寸 | 機身尺寸：長*寬*高440*300*110 mm; (2.5-3U機箱) | |||||
| 前面板尺寸：484*111*3 mm; | ||||||
| 外殼材料 | 鋁鐵合金 | |||||
| 顏色 | 黑色 | |||||
| 重量 | 6Kgs | |||||
| 安全標準 | 測試標準： EN55015 EN61547 EN61000-3-2 EN6100-3-3 證書編號： SHBST2011101811YEC-1 | |||||
| EMC標準 | 測試標準： EN61347-1 EN61347-2-13 證書編號： SHBST2011101811YEC-2 | |||||
| 非標準輸入、輸出電壓可以接受定制 | ||||||
關于前面板電源開關說明：如果輸入電流大于80A電源，請外接輸入開關控制?。ㄓ捎诖箅娏鏖_(kāi)關體積很大，機箱內無法安放，建議外接，本機開關將轉為輸出電壓控制?。┬∮?0A本機開關為輸入電壓控制。
