| 功能 | 電源轉換器 |
|---|---|
| 產地 | 上海 |
| 產品類型 | 開關電源,直流開關電源 |
| 產品認證 | CE |
| 尺寸 | 240*124*65 |
| 調制方式 | 脈沖寬度調制(PWM)式 |
| 類型 | 開關電源 |
| 輸出電壓 | 12-300v供選擇 |
| 輸出功率 | 1000W |
| 輸入電壓 | 12-300v供選擇 |
| 重量 | 1.0kg |
| 品牌 | 上海多宇 |
| 型號 | S1000-24/48 |
| 加工定制 | 是 |
購貨須知（批量訂購價格從優）：
1選功率：選購請先選擇電源功率，然后把輸入/輸出電壓確定好即可，如果輸出電壓與電流能確定下來，輸出功率W=U*I(U表示輸出電壓,I表示輸出電流)；
2輸出控制類型：1恒壓電源（即穩壓類型，最常用規格），2恒流電源，3調壓電源（分為電位器調壓與模擬電壓0-5V以及數據調壓）;請注意，如果選型不說明，我們都會默認 “恒壓”為此類型！
3確定輸出轉換類型：1DC-DC,2AC-DC,3DC-DC ,4AC-AC;
4確定輸出組數：S為單組, D為雙組, T為2組, Q為4組等;（如S100為單組）；
5負載類型：感性負載如電機電磁鐵等，容性負載如電容充電，以及為電池充電，電子設備供電選購時候要根據負載類型預留功率余量，一般感性容性以及充電為20-50%，電子儀器儀表類負載以及純租負載預留20%余量即可；
6 如型號：S100-12/100 DD,S100為單組100W，后面12為輸入電壓12V，100為輸出電壓100V, DD為DC-DC ，如果最后2個字母為AD表示交流輸入直流輸出；
用途描述：專業級直流升壓器，直流升壓電源，配有短路過載保護等，采用隔離高頻大功率推挽升壓變換，輸出功率很強，電池充電，高壓傳輸，儀器儀表，直流電機與電磁鐵，LED照明，通訊領域等等；
如果新客戶選型，或者技術參數不能確定，請見下面我們聯系方式，最好電話或者QQ先與我們溝通一下，防止盲目選錯不能正常使用，來回發貨與退貨快遞費也會增加開支，也耽誤您訂貨時間周期！
友情提示：電子類電源都是屬于電源變換器，只能變換電壓或者電流，不能向電池那樣產生能量，只是把輸入能量轉換為不同電壓或者電流的輸出設備，而且傳輸過程中，也有一定的能量損耗，所以輸出的負載功率確定好后，輸入功率必須大于輸出功率1.2倍以上，負載才能正常工作，本電源變換器 不能夠進行功率放大，只是一個電壓或者電流“中轉站”，把電壓或者電流轉換到你負載對應的輸入電壓或者電流的標稱范圍，要想負載正常工作：輸入電源供給功率必須大于負載功率，電源變換器功率也要大于負載功率的1.2倍以上，具體看負載類型特點，見上面說明！
如果您在選型中遇到疑問，請及時咨詢我們，我們會認真給予您的解答！本頁下面有我們的聯系方式！

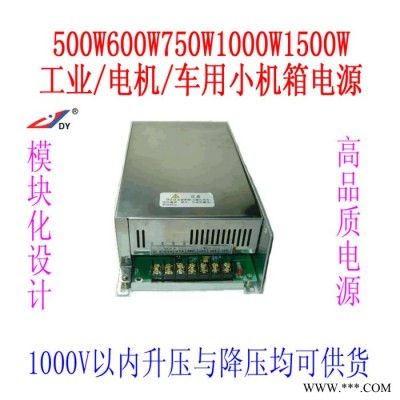

S1000-24/48DD 1000W DC24V升壓到DC48V電源技術說明 （備注：下表紅色字體為本規格參數)
| 可靠性高 105℃輸出電容器 通用DC輸入電壓 效率高、工作溫度低 軟啟動電流、有效降低沖擊 有短路保護、過載保護 體積小、重量輕 100%滿負荷燒機測試 | ||||||
| 型號/性能 | S1000W-24 | S1000W-36 | S1000W-48 | S1000W-100 | S1000W-200 | S1000W-300 |
| 直流輸出電壓 | 24V | 36V | 48V | 100V | 200V | 300V |
| 輸出電壓誤差 | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| 額定輸出電流 | 41.6A | 27.8A | 20.8A | 10.0A | 5.0A | 3.33A |
| 輸出電流范圍 | 0-41.6A | 0-27.8A | 0-20.8A | 0-10.0A | 0-5.0A | 0-3.33A |
| 紋波及噪音 | 200mVp-p | 200mVp-p | 220mVp-p | 260mVp-p | 280mVp-p | 300mVp-p |
| 負載穩定度 | ±1V | ±1V | ±1V | ±1V | ±1V | ±1V |
| 直流輸出峰值功率 | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W |
| 直流輸出連續功率 | 800W | 800W | 800W | 800W | 800W | 800W |
| 效率 | 92%±4 | 92%±4 | 92%±4 | 92%±4 | 92%±4 | 92%±4 |
| 直流電壓可調范圍 | 22-26V | 34-38V | 46-50V | 95-105V | 190-210V | 280-320V |
| 輸入電壓與范圍 （有多種輸入 電壓供選擇）
| DC12V±15% | |||||
| DC24V±15% | ||||||
| DC36V±15% | ||||||
| DC48V±15% | ||||||
| DC64V±15% | ||||||
| DC100V±15% | ||||||
| DC150V±15% | ||||||
| DC310V±15% | ||||||
| AC110V±15% | ||||||
| AC220V±15% | ||||||
| 空載電流 | 0.1A-0.2A | |||||
| 空載損耗 | <5W | |||||
| 過載保護 | 過載105%～135%進入保護范圍 | |||||
| 過載/短路保護類型 | 限流型保護：當負載是感性或者是容性負載以及對蓄電池充電，剛開機運行電流值比正常工作高很多，本電源配置有對負載啟動處于限流狀態，有效防止過流，過載，對負載安全啟動意義很大；這種保護方式適合電機電源與電容特性的負載做電源以及當充電器充電電源來使用； | |||||
| 過電壓保護 | PWM自動跟蹤調整 | |||||
| 風扇配置 | 有 | |||||
| 溫度系數 | ±0.03%℃(0～50℃) | |||||
| 啟動時間 | 1-2S | |||||
| 抗震性 | 10～500Hz,2G 10秒/1周期，共60分鐘，各軸 | |||||
| 耐壓 | 輸入輸出間：1.2KVAC,輸入與外殼：1.2KVAC 輸出與外殼：0.5KVAC | |||||
| 隔離狀態 | 供選擇： 1 輸入與輸出為隔離結構；2共地（負極）結構 | |||||
| 隔離電阻 | 輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100M Ohms | |||||
| 工作溫度、濕度 | -30℃～+60℃,20%～90%RH | |||||
| 存儲溫度、溫度 | -40℃～+85℃,10%～95%%RH | |||||
| 外形尺寸 | 240x124x65mm | |||||
| 外殼材料 | 鋁合金 | |||||
| 重量 | 1.6Kgs | |||||
| 安全標準 | 測試標準：EN55015 EN61547 EN61000-3-2 EN6100-3-3 證書編號：SHBST2011101811YEC-1 | |||||
| EMC標準 | 測試標準：EN61347-1 EN61347-2-13 證書編號：SHBST2011101811YEC-2 | |||||
| 非標準輸入、輸出電壓可以接受定制 | ||||||
