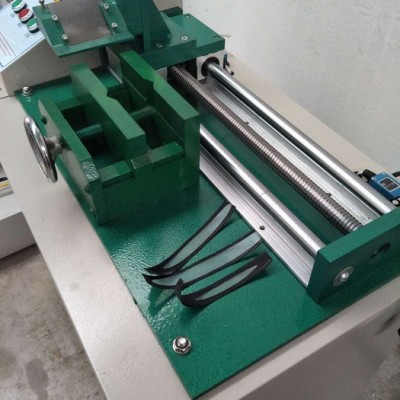

JP-II交聯電纜切片機

一、交聯電纜切片機簡介

     符合標準：GB/T2951-1997《電纜絕緣和護套材料通用試驗方法》標準。

適用范圍：適用于35KV及以下交聯聚乙烯電纜機械物理性能試驗的取樣。其特點是把傳統的旋轉式切片改成平動式切片，配套完成試樣的熱延伸試驗及拉力試驗，從而滿足產品達到標準要求，避免由于旋轉切片在試片表面產生的凹凸不平的輪,大大提高了試驗結果的可靠性,減少了試驗結果的分散性.該機使用安全,操作方便,是聚乙烯、聚乙烯塑料、絕緣電力電纜、絕緣架空線機械物理性能試驗取樣的理想設備。

本設備滑動部分采用機床專用燕尾槽配有精密傳動絲杠使設備運行更平穩更準備。

二、主要參數

**大工作行程：  400mm

    切片厚度： 0.2mm-2mm

 縱向取樣直徑: 10mm -70mm

 對剖試樣直徑：10mm－70mm

    功率電機： 0.5kw

額定電壓： 220V/50Hz

三、使用說明

1、設備開箱后檢查設備是否完好，如在運輸當中出現變形或已損壞請與當?shù)亟?jīng)銷商取得聯系；

2、橫向取樣（先用扳手將縱向夾具上的弓型卡具取下）

2.1、接通電源后，打開電源開關，紅色指示燈亮表示電源正常，按左向按鈕將切刀移到左夾具的左方，打開左右兩個夾具并取電纜試樣300-400mm放在夾具上調平，旋轉夾具手輪將電纜試樣夾緊。

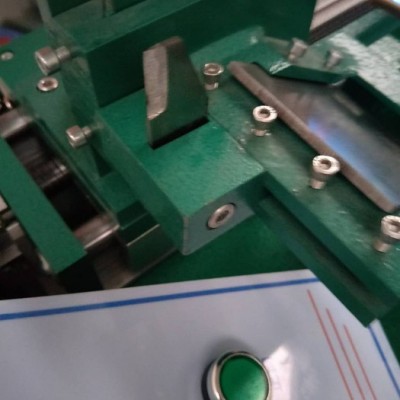

   2.2、旋轉調節手輪調節刀具的高度，使刀架前檔板壓住試樣（調節試樣的厚度，試樣有效范圍：0.2mm-2mm）滿意后按右向按鈕，刀刃沿軸向?qū)⒃嚻傧?，并按停止按鈕使機器停止。

   2.3、如發現切片不勻或留尾，請按左向按鈕重復切片或松開刀架上的四個螺絲調整刀具的刀刃長短。

   3.縱向取樣

   3.1、先將刀架升起并將弓型夾具固定到縱向夾具的上面，取5cm－10cm試樣垂直插入縱向夾具中夾緊，試樣出弓型卡具1mm－2m為適，然后按工作按鈕將試片刨下。

   4、切片時刀刃應出刀架底面**大2mm

   5、對剖時直接用下邊對剖刀具，把試件夾在橫向取樣的夾具，調整好后打開向右開關剖開試樣，不要讓對剖刀具切到導體，以免損壞刀具刀刃

7.切片時把對剖刀具卸下。

8.請勿將金屬物體進行削切，已防損壞刀具刀刃；

四、維護保養

   1、使用結束后切斷電源，罩上防塵罩，潤滑部分經常注油，保持潤滑。

   2、請勿將金屬及堅硬物體放入切片口削切已免損壞刀刃。
