| 產品名稱 | 頻敏變阻器 |
|---|---|
| 產品認證 | IOS9001 |
| 產地 | 天津 |
| 類型 | 低壓控制電器 |
| 驅動方式 | 自動 |
| 執行質量標準 | 國標 |
| 品牌 | 魯杯 |
| 型號 | 齊全 |
| 加工定制 | 是 |
| 質量認證 | CCC |
BP1-310/3225頻敏變阻器鋼廠冶金軋鋼線配套輥道電機啟動適用（重復短時工作用）tgz=1600s/h。接線方式2串2并。
BP1-412/2532頻敏變阻器配額定電機功率22千瓦-2240千瓦轉子電流A-A.重輕載起動用.（純銅線圈）假一賠十，質保五年。
本質為無觸點型電磁器件，等同等值的阻抗來使用，電機啟動時，等值阻抗隨著轉子的電流頻率的減小而會呈現自動降低功能，所以僅用一級變阻器就能使電動機安全平穩地運轉。
BP1系列頻敏變阻器適用于功率自22kw～240kW，50Hz，三相交流繞線型異步電動機的輕載及重輕載做偶爾起動用。例如：水泵、空壓機、軋鋼機、空氣壓縮機等。

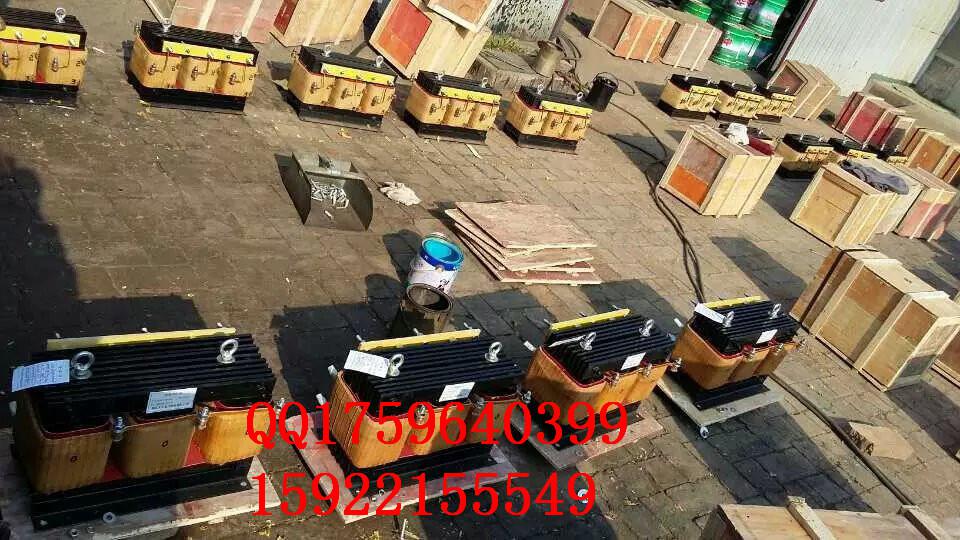

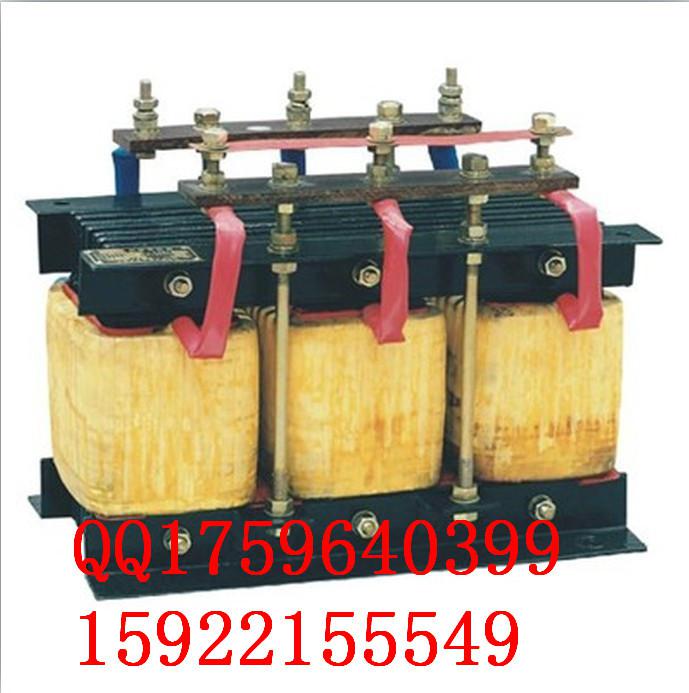

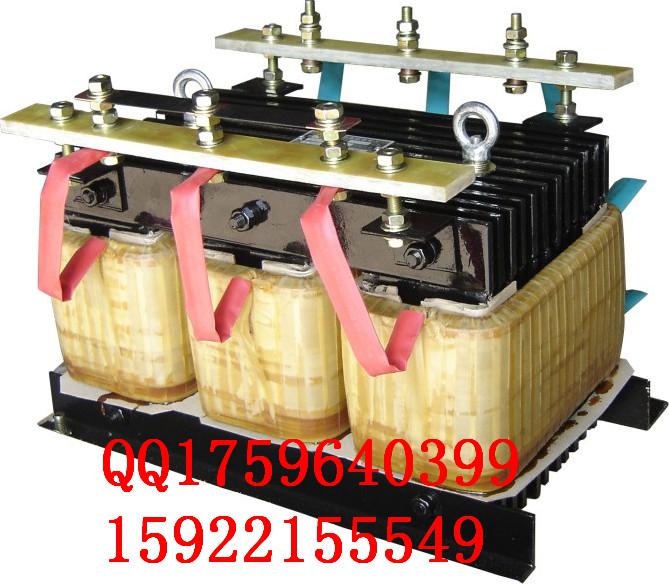

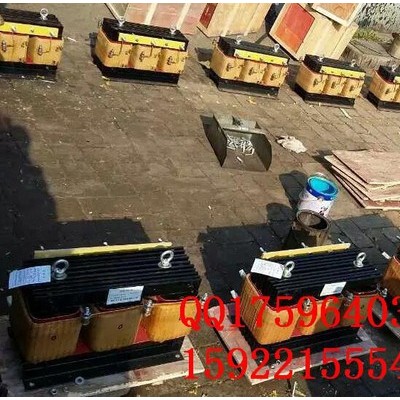

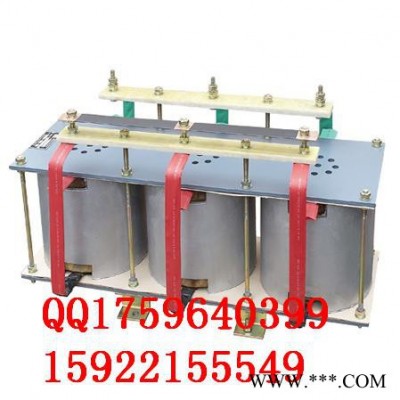

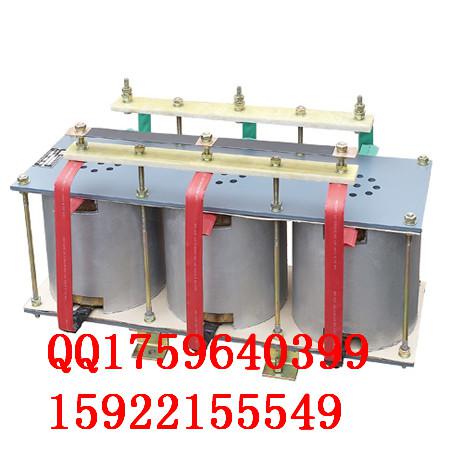

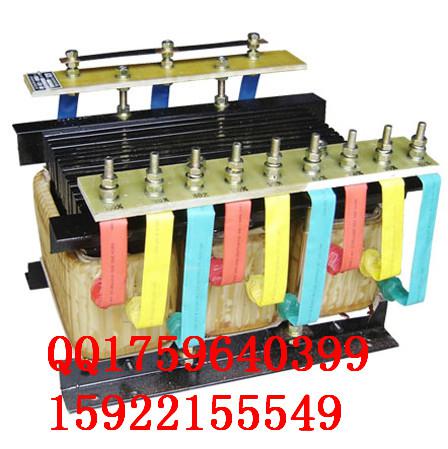

實物圖，型號意義，安裝尺寸如下。
| 類型 | 尺度 | 類型 | 尺度 | ||||||||
| L | B | H | A | A1 | L | B | H | A | A1 | ||
| BP1-004 | 245 | 225 | 235 | 150 | 125 | BP1-310 | 480 | 280 | 400 | 400 | 207 |
| BP1-006 | 245 | 251 | 235 | 150 | 151 | BP1-312 | 480 | 320 | 400 | 400 | 237 |
| BP1-008 | 245 | 277 | 235 | 150 | 177 | BP1-316 | 480 | 380 | 400 | 400 | 297 |
| BP1-010 | 245 | 303 | 235 | 150 | 203 | BP1-406 | 480 | 208 | 400 | 400 | 158 |
| BP1-012 | 245 | 329 | 235 | 150 | 229 | BP1-408 | 480 | 244 | 400 | 400 | 194 |
| BP1-204 | 300 | 192 | 220 | 250 | 92 | BP1-410 | 480 | 280 | 400 | 400 | 230 |
| BP1-205 | 300 | 207 | 220 | 250 | 107 | BP1-412 | 480 | 316 | 400 | 400 | 266 |
| BP1-206 | 300 | 222 | 220 | 250 | 122 | BP1-416 | 480 | 338 | 400 | 400 | 333 |
| BP1-208 | 300 | 252 | 220 | 250 | 152 | BP1-504 | 300 | 190 | 220 | 250 | 97 |
| BP1-210 | 300 | 282 | 220 | 250 | 182 | BP1-506 | 300 | 226 | 220 | 250 | 133 |
| BP1-212 | 300 | 312 | 220 | 250 | 212 | BP1-508 | 300 | 262 | 220 | 250 | 169 |
| BP1-305 | 480 | 232 | 400 | 400 | 132 | BP1-510 | 300 | 298 | 220 | 250 | 205 |
| BP1-306 | 480 | 247 | 400 | 400 | 147 | BP1-512 | 300 | 334 | 220 | 250 | 241 |
| BP1-308 | 480 | 277 | 400 | 400 | 177 | | | | | | |
端子接線方法：從左至右依次為：單組接法（Y）、串聯接法（12Y）、二組并聯接法（21Y）、二串二并接法（22Y）
BP1頻敏變阻器繞組上面都裝配有四個抽頭，1個安在繞組反面，它的序號是N，河北破碎機用頻敏變阻器礦用皮帶機BP1頻敏變阻器別的3個安在繞組正面。抽頭1-N之間為100%的匝數；抽頭2-N之間以及3-N間，依次是85%和71%的匝數。設備上、下方的鐵芯運用高強度拉緊螺栓來固定，經過調結螺母，即可調整氣隙。比方，起動電流過大時，可增加匝數，換接到1-N抽頭；起動電流過小時，可減小匝數，換接到3-N抽頭。再比方，剛起動時如覺得起動力矩過大，可經過在上下鐵芯之間增設氣隙的方法安穩轉速。在電動機容量較大狀況下,為了下降起動時的剎那間過大電流,在電動機的轉子回路中串人頻敏變阻器，但電機進入正常工況后,繞線轉子回路被短接，然后完成頻敏變阻器的切除。但在實踐工作中,有時會因起動進程結束，而頻敏變阻器未切除，還有的時分在電機正常工作時,可能因一些電氣件或操控電路故障形成頻敏變阻器不能切掉,這種狀況之下，BP1頻敏變阻器就可能會因線圈過熱而被焚毀。
BP1頻敏變阻器的抽頭接線規律見上圖。在以往的泵站規劃中,一臺繞線型異步電動機通常配用一臺頻敏變阻器。這么室內設備較多,且頻敏變阻器只是在繞線型電動機起動時才運用,不到605就把它從轉子電路中切除了,設備不能得到充分利用。在新規劃泵站的工程中,選用一臺頻敏變阻器起動三臺繞線型異步電動機的電氣接線方法,效果極好?，F(xiàn)作以下介紹。l可行性剖析依據頻敏變阻器不答應總起動時刻超越905的請求,而軸流泵起動時刻通常為255,這么,接連起動三臺繞線型異步電動機共需7豁,小于廠家答應的總起動時刻905,故一臺頻敏變阻器起動三臺繞線型異步電動機是可行的。2一臺頻敏變阻器起動蘭臺繞線型異步電動機的電氣接線圖l為一臺頻敏變阻器起動三臺繞線型異步電動機的一次原理接線圖。即1、2、3號電動機三個轉子只接一臺頻敏變阻器,并在每一轉子回路中,并接兩只溝通接觸器。如圖l所示,工號電動機轉子回路中接有4c、7c兩只溝通接觸器;2號電動機轉子回路中并接有sc、SC兩只溝通接觸器;3號電動機轉子回路中并接有6c、gC兩只接觸器。4C、SC、6c接觸器用于轉子回路的短路;7C、sc、gC三只溝通接觸器用于接通、斷開頻敏變阻器;1c、2c、3c溝通接觸器是三臺電動機的主控開關。電動機的起動操作是經過圖2操控翻開回路來完成的。在1號電動機起動運行時,先合IHD刀開關、再按下起動按鈕IQA,這時lC動作,lc,接點閉合,進入自堅持狀況。接點IC:閉合,接觸器7C吸合,1號電動機轉子接入頻敏變阻器,1號電動機開始起動。一起,;7已接點閉合,時刻繼電器lsJ通電,255后,1號電動機進入額外轉速時,時刻繼電器ISJ接點閉合,接觸器4C吸合將1號電動機轉子回路短路,一起接點4C閉合進入自堅持狀況,接點4C2翻開,堵截接觸器了C的電源,脫離BP1系列頻敏變阻器的母線,一起接點7c、翻開,堵截時刻繼電器ISJ的電源。
生產銷售BP1系列頻敏變阻器：BP1-003 BP1-004 BP1-005 BP1-006 BP1-008 BP1-010 BP1-012 BP1-013,-212 BP1-104 BP1-105 BP1-106 BP1-204 BP1-205 BP1-206 BP1-208 BP1-210 BP1-212 BP1-305 BP1-306 BP1-308 BP1-310 BP1-312 BP1-316 BP1-406 BP1-408 BP1-410 BP1-412 BP1-416 BP1-502 BP1-504 BP1-506 BP1-508 BP1-510 BP1-512
供給BP1系列頻敏變阻器 BP2系列頻敏變阻器 BP3系列頻敏變阻器 BP4系列頻敏變阻器 BP6系列頻敏變阻器 BP8Y系列頻敏變阻器 BP頻敏變阻器 BP系列頻敏變阻器 BP1頻敏變阻器 BP2頻敏變阻器 BP3頻敏變阻器 BP4頻敏變阻器 BP6頻敏變阻器 BP8Y頻敏變阻器
我公司是一家電阻器、頻敏變阻器等低壓電器配套的生產廠家。主要產品有：頻敏變阻器、電阻器、不銹鋼電阻器、起動調整電阻器、制動電阻器、熱電偶、熱電阻、液壓制動器、電抗器、變壓器、集電環、碳刷、凸輪操控器、主令操控器、聯動臺等。
(我公司有各種類型的頻敏變阻器，不銹鋼電阻器，電阻器，起動調整電阻器，發動調整電阻器，電抗器，變壓器的闡明，運用闡明書，運用方法，接線方法，裝置尺度等)BP1-310/3225頻敏變阻器鋼廠冶金軋鋼線配套輥道電機啟動適用
