、包裝無約束抗內壓破壞試驗儀（觸屏控制）

2、檢測依據

本文依據標準YY/T 0681.3-2010《無菌**裝試驗方法 第3部分：無約束包裝抗內壓破壞》對樣品耐受內部壓力情況進行測試。

3、試驗樣品

本次試驗所采用的試驗樣品為某企業提供的輸液袋。

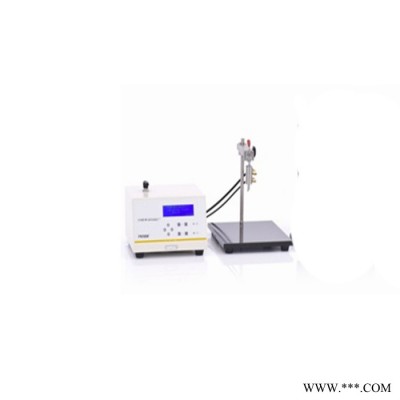

泄漏與密封強度試驗儀

4.1 試驗原理

包裝對其內部氣體壓力耐受情況的評價方法主要有3個，分別為脹破試驗、蠕變?cè)囼?yàn)、蠕變至破壞：

脹破試驗是通過持續向包裝內部充入氣體，直至包裝袋被破壞，記錄包裝袋被破壞時的壓力值即爆破壓力來評價耐內壓性能。

蠕變?cè)囼?yàn)是向包裝內部充入一定壓力的氣體，并保持該壓力一定時間，根據包裝在保壓過程中是否被破壞來評價其耐內壓情況。

蠕變至破壞則是通過測試包裝在一定壓力下發生破壞的時間來評價其耐內壓性能。

4.2 設備參數

測試范圍為0 ~ 600 KPa (0 ~ 87.0 psi)，并可通過特殊定制擴展到0 ~ 1.6 MPa (0 ~ 232.1 psi)；可完成膨脹抑制、膨脹非抑制雙重試驗方法，用戶可根據不同的測試目的進行自由選擇；分為脹破測試、蠕變測試、蠕變到破壞測試多種試驗?zāi)Ｊ?，可滿足客戶不同的測試需求；支持LystemTM實驗室數據共享系統，統一管理試驗結果和試驗報告。

4.3 適用范圍

(1) 適用于各種塑料薄膜、鋁膜、紙塑復合、鋁塑復合等各種包裝袋的耐壓破裂、蠕變性能、蠕變到破裂性能的測試。

(2) 適用于各種塑料洗化用品包裝用軟管以及其他領域物品包裝用軟管的耐壓破裂、蠕變性能、蠕變到破裂性能的測試，如牙膏管、洗面奶包裝用軟管、各種藥用軟膏管、食品包裝用軟管等。

(3) 還可擴展應用于泡罩包裝的耐壓性測試，各種殺蟲劑、摩絲、啫喱水、藥用噴劑、自噴漆等氣霧劑閥門的密封性能測試，以及高壓測試等。

5、試驗過程

將樣品放置在23℃、50%RH的環境中狀態調節48 h以上。

5.1 脹破試驗

(1) 在樣品表面的中間部位粘貼密封膠墊，用探針通過密封膠墊并小心的插入試樣中，確保探針不會破壞樣品的其他部位。

(2) 選擇脹破試驗?zāi)Ｊ?，按?dòng)試驗按鈕，試驗開始，設備向試樣內部充填氣體使其膨脹，繼續充氣，直至試樣破裂，記錄破裂時的壓力值、破裂位置等信息。

5.2 蠕變?cè)囼?yàn)

按照5.1(1)中的操作將探針插入試樣內，選擇蠕變?cè)囼?yàn)?zāi)Ｊ?，設置試驗壓力、保壓時間等參數，按動試驗按鈕，設備向包裝內部充氣，當包裝內氣體達到設定值時，開始計時。記錄試驗結束后試樣是否被破壞及破壞位置。

5.3 蠕變到破壞

按照5.1(1)中的操作將探針插入試樣內，選擇蠕變至破壞模式，設置試驗壓力，按動試驗按鈕，試樣內部充氣膨脹，待達到設定壓力后，設備開始自動計時。記錄試樣發生破壞的時間。

6、試驗結果

本次所測試試樣的爆破壓力為80.4 KPa，在試樣的下封邊出現破裂；蠕變?cè)囼?yàn)中，設定壓力為65 KPa，試樣在保壓3
