產品別名	直縫自動焊機
樣式	其他
保護氣體類型	其他
別名	自動直縫焊機
材質	Q235B
產地	山東
電流	交流
動力形式	其他
額定輸入容量	5500
負載持續率	**
工作形式	氬弧焊
加工精度	精密
控制方式	數控
類型	全新
頻段	高頻
驅動形式	電動
用途	縫焊
作用對象	金屬
作用原理	其他
是否二手	全新
焊接原理	對焊
品牌	其他
型號	根據客戶要求訂制

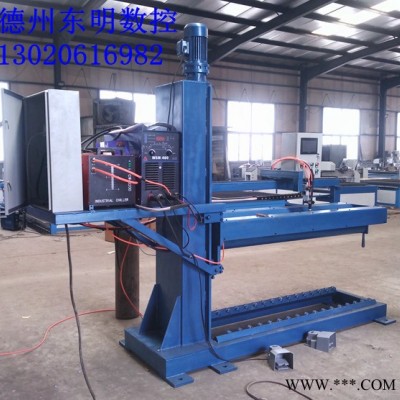

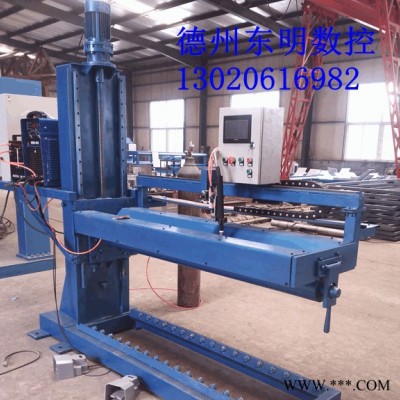

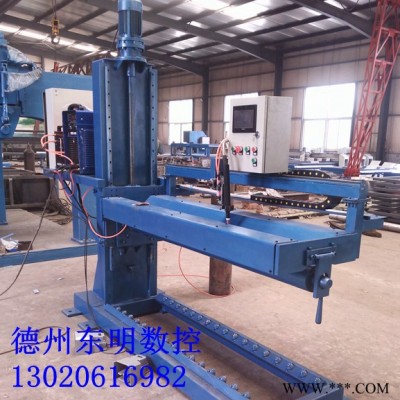

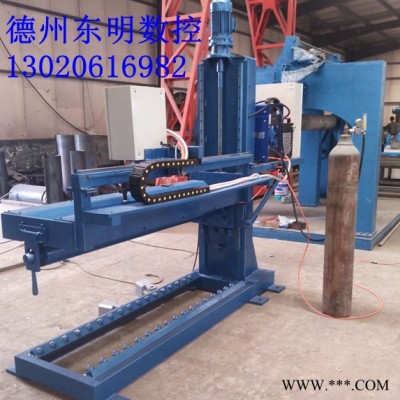

1、主機主要由焊接機床系統、液壓上下料小車及移動軌道、焊接電源系統、氣路控制系統及電器控制系統等部件構成
2、焊接主機系統：焊接機床系統主要由直縫焊接機床主機架、橫梁導軌機構及焊槍行走機構、琴鍵壓板式氣動夾具、焊接芯軸、氣動芯軸掛鉤、焊縫氣動對中機構、焊接機頭及氣路控制系統構成。
2.1主機架采用懸臂式焊接結構，具有足夠鋼度和強度，滿足設備長期使用時的穩定性。退火處理，精度保持長久
2.2橫梁導軌機構強度高、重量輕。焊槍行走托板采用電機驅動。在焊接起始位置設有焊接原位，焊槍行走速度無極調節，數字顯示。
2.3水冷芯軸為工件提供背面支撐與保護，芯軸頂部全長鑲嵌銅襯墊，在焊接時為工件提供良好的散熱冷卻保護，芯軸上的襯墊與壓指的垂直間距可調，其大小可按焊接厚度調整。紫銅襯墊背面預埋循環冷卻銅管路，可以在焊接過程中提供強制冷卻效果。
2.4琴鍵式氣動夾具為縱縫焊接而獨特設計，適應筒體工件直縫自動焊接狀態壓緊琴鍵具有特殊加壓機構，一則琴鍵壓指在向下壓緊工件時具有向前的分力，能自動消除縱縫裝配間隙。所有琴鍵壓板通過柔性氣囊在工件全長范圍內將工件均居壓緊，配合焊接芯軸的焊接襯墊為工件提供良好散熱冷卻保護，為薄壁工件的**、高效、無變形焊接提供可靠保障。
